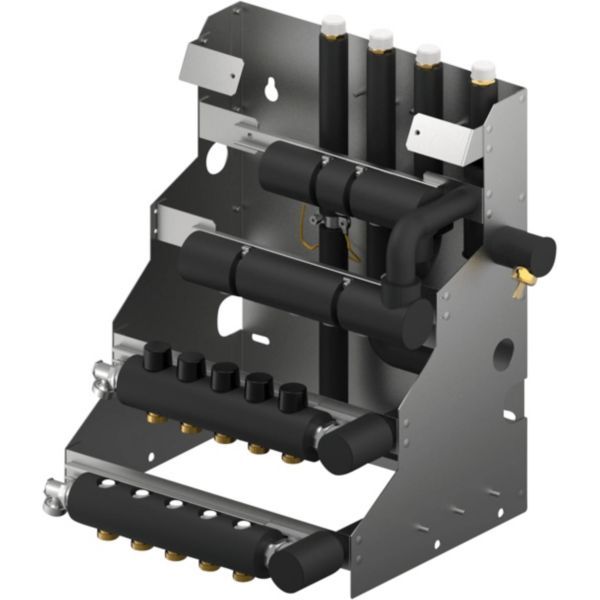

Uponor Comfort Port 5x5x3 Bundmodul, TW INS Vario, Aqua Plus, S 5X, CW 5X, HW 3X

7.981 kr. inkl. moms

Bundmodul til montage sammen med en Uponor Combi Port INS-fjernvarmeunit. Modulet samler gulvvarmefordeler og brugsvandsfordelere i én ramme.

  • Gulvvarme: Vario S-fordeler i rustfrit stål med 5 kredse, 3/4″ Eurokonus.
  • Brugsvand: Aqua PLUS-fordelerrør med bajonetfatning, 5 afgange koldt vand og 3 afgange varmt vand.
  • Isolering: Rørføring og fordelerrør leveres isoleret.
  • Montage: Kompakt model til væg eller fritstående med bensæt (tilbehør).
  • Smatrix: Forberedt til Uponor Smatrix kontrolsystem (beslag til kontrolenhed).

Levering 1–3 hverdage

Varenummer (SKU): 375602905 Kategori:

Beskrivelse

Uponor Comfort Port TW INS Vario S 5x Aqua Plus CW 5x HW 3x er et bundmodul til anvendelse i kombination med en Uponor Combi Port INS-fjernvarmeunit. Modulet samler rørføringen i én ramme med en gulvvarmefordeler (Vario S, rustfrit stål, 5 kredse, 3/4″ Eurokonus) og brugsvandsfordelere (Aqua PLUS, 5 afgange koldt vand og 3 afgange varmt vand). Det er kompakt nok til montage i et skab eller en skakt.

Fordele

  • Samlet løsning: Modulet samler gulvvarme- og brugsvandsfordeling i én ramme sammen med fjernvarmeuniten.
  • Indregulering: Vario S-fordeleren har afspærringsventil og stilleskrue til hydraulisk indregulering samt påfyld- og aftapningsventiler.
  • Rørvalg: Brugsvandsfordelerne har bajonetfatning, så adapteren vælges efter den ønskede rørtype.
  • Plads til rør: Respektafstand mellem fordelerrørene, så isolerede gulvvarmerør kan passere.
  • Montage: Modulet leveres som en færdig ramme, så gulvvarme- og brugsvandsfordeling ikke skal bygges op på stedet.
  • Tilbehør: Ventilsæt, afstandsstykker og rørsæt fås, hvis anlægget har brug for det.

Passer den til dit anlæg?

Bruges til

  • Bundmodul til anvendelse i kombination med en Uponor Combi Port INS-fjernvarmeunit – samler rørføringen i boligen i én ramme.
  • Kompakt installation, der typisk kan placeres i et skab eller en skakt.

Sådan vælger du

Montering

  • Monteres på væg eller fritstående med bensæt (tilbehør).
  • Gulvvarmekoblinger (3/4″ Eurokonus) og Aqua PLUS-adaptere til brugsvandet medfølger ikke og vælges efter den ønskede rørtype.
  • Ventilsæt, afstandsstykker og rørsæt fås som tilbehør.
  • Medfølger: Ramme med gulvvarmefordeler (Vario S) og brugsvandsfordelere (Aqua PLUS), Isolering af rørføring og fordelerrør.
  • Medfølger ikke: Aqua PLUS-adaptere til brugsvand, Eurokonus-koblinger til gulvvarme, Bensæt, ventilsæt, afstandsstykker og rørsæt (tilbehør), Smatrix-kontrolenhed.
Til installatøren
  • Tilslutning: 3/4″ Eurokonus til gulvvarmefordeleren (op til 5 kredse på denne udgave); integreret 3/4″ afgrening til koldtvandsforsyning til enheden.
  • Brugsvand: Aqua PLUS-fordelerrør (PPM) med bajonetfatning; adaptere vælges efter rørtype (Q&E 12, 15, 16, 18 eller 20 mm, Press MLC/Pex 16–20 mm, FPL-x 1/2″ gevind til kompressionskobling, slutmuffe til afpropning, ekstra afgrening 1/2″ eller 3/4″).
  • Isolering: rørføring inkl. fordelerrør leveres isoleret iht. DS-452.
  • Tilbehør: bensæt (fritstående montage), ventilsæt, afstandsstykker og rørsæt.

Passer til

Varianter

Tilbehør

Ofte stillede spørgsmål

Medfølger adaptere til brugsvandsrørene?
Nej. Aqua PLUS-adaptere og Eurokonus-koblinger til gulvvarmen medfølger ikke. Brugsvandsfordelerne har bajonetfatning, så adapteren vælges efter den ønskede rørtype.

Kan bundmodulet stå frit?
Ja. Det er en kompakt model til vægmontage eller fritstående med bensæt (tilbehør).

Hvor mange gulvvarmekredse har modulet?
Denne udgave har 5 gulvvarmekredse med 3/4″ Eurokonus samt 5 afgange koldt vand og 3 afgange varmt vand.

Følger der en styring med?
Modulet er forberedt til Uponor Smatrix kontrolsystem med beslag til kontrolenheden, men selve kontrolenheden medfølger ikke.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBundmodul til fjernvarmeunit (gulvvarme- og brugsvandsfordeling)
ModelComfort Port TW INS Vario S 5x Aqua Plus CW 5x HW 3x
Uponor art.nr.1121598
Antal kredse5 (gulvvarme)
Koldt brugsvand (CW)5 afgange
Varmt brugsvand (HW)3 afgange
Tilslutning3/4" nippel (koldtvandsforsyning til unit); 3/4" omløber (tilslutning til unit)
Tilslutning kredse3/4" Eurokonus
MaterialeGulvvarmefordeler Vario S i rustfrit stål; brugsvandsfordelerrør i Uponor Aqua PLUS (PPM)
IsoleringRørføring inkl. fordelerrør isoleret iht. DS-452
Højde570 mm
Dybde424 mm
Nettovægt14 kg
Mærke
Varenummer375602905
EAN6414905661060
