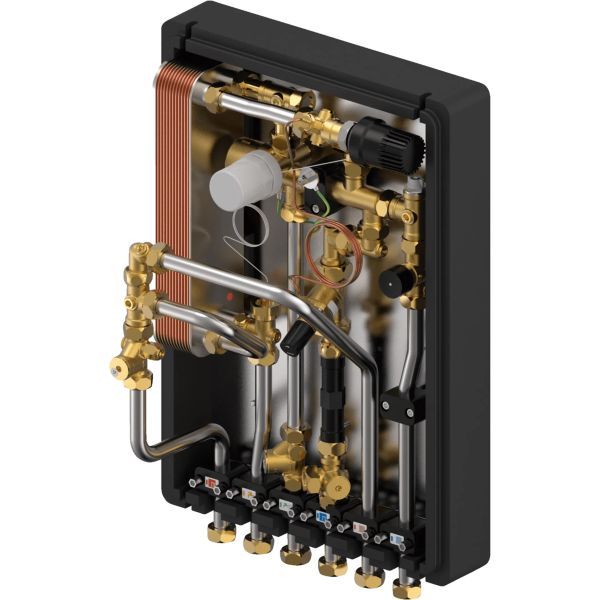

Uponor Combi Port RC HA Fjernvarme unit, INS, 19 L/MIN

9.274 kr. inkl. moms

Fuldisoleret fjernvarmeunit til direkte anlæg med brugsvandsveksler og direkte radiatorudtag – varmt vand kun ved behov.

  • Varmt vand: 19 l/min ved 1,00–1,20 bar tryktab på brugsvandssiden
  • Varmekreds: Direkte radiatorudtag med zoneventil, der kan indreguleres
  • Stabilt tryk: Differenstrykregulator på fjernvarmesiden, monteret fra fabrikken
  • Hygiejne: Trykudligner på koldt vand, og en termosifon undgår, at veksleren varmes op, når der ikke tappes
  • Klar til varmemåler: Pasrør til måleren og forberedt potentialudligning

Levering 1–3 hverdage

Varenummer (SKU): 375602141 Kategori:

Beskrivelse

Uponor Combi Port INS RC HA 19 er en kompakt, fuldisoleret fjernvarmeunit til direkte fjernvarme med brugsvandsveksler og direkte radiatorudtag. Uponor angiver den til lejligheder og rækkehuse, men skriver at den også kan bruges i de fleste parcelhuse. Varmt brugsvand reguleres proportionalt med en PM-ventil, og der er differenstrykregulator på primær varme.

Fordele

  • Varmt vand kun ved behov: Det varme vand produceres kun ved tapning, og Uponor angiver, at risikoen for Legionella dermed reduceres.
  • Stabilt tryk: Differenstrykregulatoren beskytter de øvrige reguleringsventiler mod stigende differenstryk fra fjernvarmenettet.
  • Indstillelig varmekreds: Zoneventilen i varmekredsen kan indreguleres og har tilslutning for en 2-punkts telestat.
  • Lille varmetab: Unitten er fuldisoleret med en kappe, og Uponor angiver et begrænset varmetab via termisk adskilte beslag.
  • Afprøvet på fabrikken: Uponor angiver, at unitten er komplet monteret og tryktestet, og at alle produkter er fuldt afprøvet og testet, før de forlader fabrikken.

Passer den til dit anlæg?

Bruges til

  • Direkte fjernvarmeanlæg i lejligheder og rækkehuse; Uponor skriver, at unitten også kan bruges i de fleste parcelhuse.
  • Denne udgave har brugsvandsveksler og direkte radiatorudtag.

Montering

  • Installationen skal udføres af en autoriseret installatør efter de lokale bestemmelser; elarbejde bag 230 V-afskærmninger af en autoriseret elektriker.
  • Unitten monteres lodret i et tørt og frostfrit rum og skal altid være let tilgængelig.
  • Der er pasrør til varmemåler (3/4″ × 110 mm); måleren skal være Qn 1,5 med 110 mm byggelængde og 3/4″ udvendige gevindtilslutninger.
  • Kugleventilsæt med 4 eller 6 kugleventiler fås som ekstraudstyr til installationen.
  • Om boligen skal have en direkte eller en indirekte fjernvarmeunit, afgøres af fjernvarmeværkets tekniske bestemmelser.
  • Medfølger: Trykudligner på koldt vand (monteret fra fabrikken), Differenstrykregulator på primær varme (monteret fra fabrikken).
  • Medfølger ikke: Kugleventilsæt til tilslutning (ekstraudstyr).
Til installatøren
  • Regulering: Brugsvand styres af en hydraulisk, proportional PM-ventil med tredobbelt tætning og selvsmørende silikonekegle; temperaturen begrænses af en termostatisk temperaturbegrænser (TL), skala 35–70 °C, fra fabrikken begrænset til 60 °C (trin 6) med en stift.
  • Veksler: Loddet pladevarmeveksler i rustfrit stål, 228H med 40 plader, tappekapacitet 19 l/min ved 1,00–1,20 bar tryktab på sekundærsiden.
  • Driftsgrænser: Maks. driftstryk PN10 på både opvarmning og brugsvand, maks. driftstemperatur 5–85 °C (90 °C kortvarigt), maks. differenstryk primær 2,5 bar, min. tryk brugsvand 2,0 bar.
  • Materialer: Rør i rustfrit stål 1.4401, fittings CW617N (brugsvand) og CW617N/CW614N (opvarmning); si 0,5 mm i primært fremløb og i primær retur.
  • Signal: Zoneventilen har gevind (30 x 1,5) til en 2-punkts telestat, indstillingsinterval 1–9 med fabriksindstilling 7.
  • Montagekrav: Unitten monteres lodret i et tørt og frostfrit rum og skal altid være let tilgængelig – også efter samlingen.
  • Vandkvalitet: Uponor kræver, at brugsvandet er kontrolleret med en vandanalyse, før unitten tages i brug, og at varmevandet er i overensstemmelse med VDI 2035; rapporten skal fremlægges ved garantikrav.
  • Pasrør: Uponor oplyser, at pasrøret til varmemåleren ikke er egnet til kontinuerlig drift.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles temperaturen på det varme vand?
Med den termostatiske temperaturbegrænser (TL). Skalaen går fra 35 til 70 °C, og fra fabrikken sidder der en stift, som begrænser indstillingen til 60 °C (trin 6).

Kan der monteres varmemåler?
Ja. Der er et pasrør på 3/4″ × 110 mm. Ifølge vejledningen skal måleren være Qn 1,5 med 110 mm byggelængde og 3/4″ udvendigt gevind.

Kan den bruges til gulvvarme?

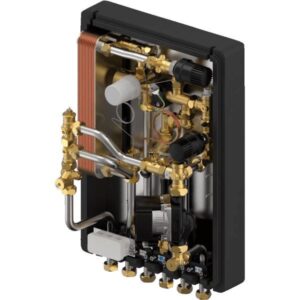

Denne variant har direkte radiatorudtag. Til gulvvarme findes Combi Port INS UFH HA 19 med termostatstyret shunt eller UFH X-157 19 med vejrkompensering.

Hvad medfølger unitten?
Trykudligner på koldt vand og differenstrykregulator på primær varme er monteret fra fabrikken. Kugleventilsæt til tilslutning er ekstraudstyr.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFjernvarmeunit, direkte anlæg, med radiatorudtag
ModelUponor Combi Port M-INS RC / INS RC HA 19
Producentens varenr.1121438 (Uponor art. nr.)
FunktionVarmt brugsvand + direkte radiatorkreds
BrugsvandsvekslerLoddet pladevarmeveksler i rustfrit stål, kobberloddet, 228H med 40 plader
Tappekapacitet19 l/min (ved 1,00–1,20 bar tryktab på sekundærsiden)
Regulering brugsvandProportional mængderegulering (PM-ventil, DVGW-certificeret, tredobbelt tætning)
TemperaturbegrænserTermostatisk (TL), skala 35–70 °C, fra fabrikken begrænset til 60 °C (trin 6)
DifferenstrykregulatorIndstilling 50–300 mbar (fabriksindstilling 300 mbar), DN20
Maks. driftstrykPN10 (opvarmning og brugsvand)
Maks. driftstemperatur5–85 °C (90 °C kortvarigt)
Maks. differenstryk primær2,5 bar
Min. tryk brugsvand2,0 bar
Si/snavssamler0,5 mm i primært fremløb og i primær retur
RørmaterialeRustfrit stål 1.4401
FittingmaterialeBrugsvand CW617N, opvarmning CW617N/CW614N
ZoneventilGevind 30 x 1,5 til 2-punkts telestat
Pasrør til varmemåler3/4" × 110 mm
VarmevandskvalitetIht. VDI 2035
Nettovægt14 kg
Mærke
Varenummer375602141
EAN6414905642977
