Uponor Aqua Port M-INS fjernvarmeunit 19 l/min, kun varmt brugsvand (1121439)

6.758 kr. inkl. moms

Kompakt, fuldisoleret brugsvandsunit til direkte fjernvarme, der kun laver varmt brugsvand – ingen varmekreds.

  • Tappekapacitet: 19 l/min varmt brugsvand som maks. kapacitet, ved et tryktab på 1,00–1,20 bar
  • Regulering: Proportional PM-ventil, så varmt brugsvand kun produceres ved tapning
  • Udstyr: Trykudligner på koldt vand, udluftningsventil og snavssamlere monteret fra fabrikken

Levering 1–3 hverdage

Varenummer (SKU): 375608041 Kategori:

Beskrivelse

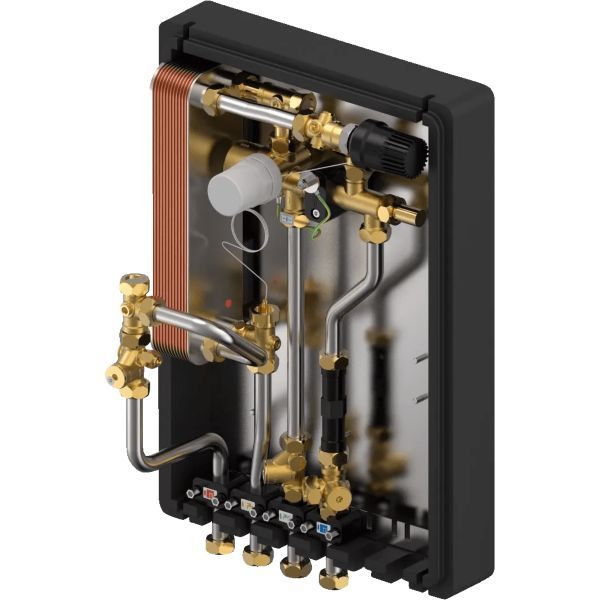

Uponor Aqua Port M-INS er en kompakt, fuldisoleret brugsvandsunit til direkte fjernvarmeanlæg. Den laver kun varmt brugsvand – der er ingen varmekreds – og Uponor nævner lejligheder, rækkehuse og de fleste parcelhuse samt decentrale løsninger i byggerier med andre varmekilder. Brugsvandet varmes op i en kobberloddet pladeveksler, styret af en proportional PM-ventil, og driftstemperaturen er 5–85 °C (90 °C kortvarigt) ved et maks. driftstryk på PN 10.

Fordele

  • Mindre bakterievækst: Det varme vand produceres kun ved behov, og det reducerer ifølge Uponor risikoen for Legionella markant.
  • Følsom regulering: DVGW-certificeret PM-ventil med patenteret tredobbelt tætningsteknologi giver en meget følsom proportionalregulering.
  • Klar fra fabrikken: Unitten leveres komplet monteret og tryktestet med trykudligner på koldt vand.
  • Beskyttelse mod snavs: Si på 0,5 mm på både koldt vand og den primære varmeforsyningsledning.
  • Begrænset varmetab: Isoleret kappe og termisk adskilte rørklemmer af plast, som også dæmper lyd.
  • Forberedt til måling: Pasrør til varmemåler (3/4″ × 110 mm) og markeret tilslutning til potentialudligning.

Passer den til dit anlæg?

Bruges til

  • Brugsvandsunit til direkte fjernvarmeanlæg, der kun laver varmt brugsvand (ingen varmekreds) – Uponor nævner lejligheder, rækkehuse og de fleste parcelhuse samt decentrale løsninger i boligbyggerier med andre varmekilder.

Sådan vælger du

Montering

  • Unitten leveres komplet monteret og tryktestet. Der er pasrør til varmemåler (3/4″ × 110 mm) og markeret tilslutning til potentialudligning; kugleventilsæt til tilslutning bestilles separat.
  • Medfølger: Komplet monteret og tryktestet unit, Isoleret kappe, Trykudligner på koldt vand, Termostatisk bypassventil, Udluftningsventil, Si 0,5 mm på koldt vand og på primær varmeforsyning.
  • Medfølger ikke: Kugleventilsæt til tilslutning (bestilles separat), Varmemåler (bestilles separat).
Til installatøren
  • Driftsgrænser: Maks. driftstryk PN 10 (10 bar) på både opvarmning og brugsvand, driftstemperatur 5–85 °C (90 °C kortvarigt), maks. differenstryk primær 2,5 bar, min. tryk brugsvand 2,0 bar.
  • Tappekapacitet: 19 l/min er maks. kapacitet. Uponor angiver et tryktab på 1,00–1,20 bar inkl. kugleventil og oplyser, at yderligere tryktab skal lægges til – fx ca. 0,05 bar for en varmemåler med kapacitet Qn 1,5 samt andre interne og eksterne komponenter.
  • Materialer: Rør i rustfrit stål 1.4401; fittings CW617N (brugsvand) og CW617N/CW614N (opvarmning). Rørklemmer af plast til lyddæmpning og termisk adskillelse.
  • Regulering: Termostatisk varmtvandstemperaturbegrænser (TL), trinløst justerbar nedad med skala 35–70 °C. Termostaten har fra fabrikken en stift, der begrænser temperaturen til 60 °C (indstilling 6); stiften kan trækkes ud.
  • Varmemåler: Måleren skal ifølge vejledningen være af typen Qn 1,5 med 110 mm byggelængde og 3/4″ udvendige gevindtilslutninger. Pasrøret er ikke egnet til kontinuerlig drift.
  • Varmevandskvaliteten skal ifølge vejledningen være i overensstemmelse med VDI 2035.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles temperaturen på det varme vand?
Med den termostatiske varmtvandstemperaturbegrænser (TL). Skalaen går fra 35 til 70 °C, og fra fabrikken sidder der en stift, som begrænser indstillingen til 60 °C (indstilling 6). Stiften kan trækkes ud.

Hvad er forskellen på Aqua Port og Combi Port?
Aqua Port laver kun varmt brugsvand. Combi Port-varianterne laver også varmt brugsvand og regulerer desuden en varmekreds – enten direkte til radiatorer eller via en shuntgruppe til gulvvarme.

Kan der monteres varmemåler?
Ja. Der er et pasrør på 3/4″ × 110 mm. Ifølge vejledningen skal måleren være af typen Qn 1,5 med 110 mm byggelængde og 3/4″ udvendige gevindtilslutninger, og pasrøret er ikke egnet til kontinuerlig drift.

Hvad betyder 19 l/min?
Det er unittens maksimale tappekapacitet. Ved den kapacitet angiver Uponor et tryktab på 1,00–1,20 bar inkl. kugleventil, og tryktab fra fx varmemåler og andre komponenter skal lægges til.

Følger ventilerne til tilslutning med?
Nej. Uponor sælger kugleventilsæt (4X og 6X) som tilbehør med egne varenumre, og de bestilles separat.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBrugsvandsunit til direkte fjernvarme
ModelUponor Aqua Port M-INS
Producentens varenr.1121439
VariantkodeDHW 19 CB TL HA NC IB
FunktionVarmt brugsvand (ingen varmekreds)
Regulering brugsvandProportional mængderegulering (PM-ventil, DVGW-certificeret, patenteret tredobbelt tætningsteknologi)
BrugsvandsvekslerKobberloddet pladevarmeveksler i rustfrit stål
Tappekapacitet19 l/min (maks. kapacitet; tryktab 1,00–1,20 bar inkl. kugleventil)
Maks. driftstrykPN 10 (10 bar), både opvarmning og brugsvand
Driftstemperatur5–85 °C (90 °C kortvarigt)
Maks. differenstryk primær2,5 bar
Min. tryk brugsvand2,0 bar
VarmtvandstemperaturbegrænserTermostatisk (TL), skala 35–70 °C, fra fabrikken begrænset til 60 °C (indstilling 6)
Si/snavssamler0,5 mm på koldt vand og på primær varmeforsyningsledning
RørmaterialeRustfrit stål 1.4401
FittingmaterialeBrugsvand CW617N, opvarmning CW617N og CW614N
Pasrør til varmemåler3/4" × 110 mm (måler af typen Qn 1,5)
Nettovægt13 kg
Mærke
Varenummer375608041
EAN6414905642984
