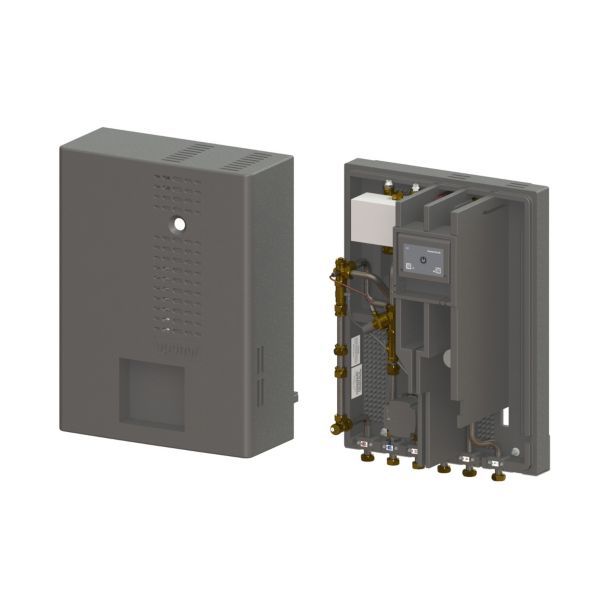

Uponor Combi Port E-Pro UFH-D 20 CB fjernvarmeunit, direkte anlæg med shunt

19.415 kr. inkl. moms

Elektronisk fjernvarmeunit til direkte anlæg med integreret shunt til gulvvarme og brugsvandsveksler.

  • Brugsvand: 32,3 kW ved 10–45 °C
  • Adaptiv styring: tilpasser både varme og varmt brugsvand til forbruget – uden udeføler
  • Opsætning: app med indbygget hotspot, så der ikke skal bruges internet
  • Hygiejne: termisk separation holder varme- og brugsvandsdelen adskilt

Levering 1–3 hverdage

Varenummer (SKU): 375600032 Kategori:

Beskrivelse

Uponor Combi Port E-Pro UFH-D 20 CB er en fuldisoleret, elektronisk fjernvarmeunit til direkte fjernvarmeanlæg med integreret shunt og brugsvandsveksler. Den adaptive styring tilpasser både varme og varmt brugsvand til beboernes behov, og Uponor angiver, at unitten opfylder kravet i DS 469. Databladet angiver 32,3 kW brugsvand ved 10–45 °C svarende til 13,2 l/min og en varmeydelse på 18,0 kW ved 60–40 °C primær frem-retur. CB-udgaven har en kobberloddet veksler.

Fordele

  • Varmt vand efter forbruget: Den adaptive varmtvandsproduktion lærer beboernes forbrugsmønster, så der er varmt vand, når det skal bruges, uden unødigt energispild.
  • Gulvvarme: Den adaptive varmeregulering tilpasser løbende fremløbstemperaturen til det aktuelle varmebehov, uden at der skal monteres en udeføler.
  • Hygiejne: Uponor angiver, at termisk separation holder varmedelen og brugsvandsdelen isoleret fra hinanden, så brugsvandet ikke opvarmes unødigt og legionellarisikoen reduceres markant.
  • Dvaledrift: Eco Mode sætter unitten i dvale, når der ikke er behov for varme eller varmt vand.
  • Opsætning: Indstilling, opstart og drift sker via en app med indbygget hotspot, så der ikke er brug for internet undervejs.
  • Effektforbrug: Styringen bruger 1 W.

Passer den til dit anlæg?

Bruges til

  • Direkte fjernvarmeanlæg med gulvvarme: unitten har integreret shunt og brugsvandsveksler, og den adaptive varmeregulering er udviklet til gulvvarme.
  • Decentral produktion af varmt brugsvand i boligen (32,3 kW ved 10–45 °C, 13,2 l/min).
  • Boliger, hvor fremløbstemperaturen skal styres automatisk – via udeføler eller adaptivt uden udeføler; Uponor angiver, at unitten opfylder kravet i DS 469.

Montering

  • Indstilling, opstart og igangsætning foregår via en smartphone; en guide i appen viser trinene i rækkefølge.
  • Varmemåler kan monteres i pasrør 3/4″ (110/165 mm) på frem eller retur.
  • Maks. primært differenstryk 4,5 bar med differenstrykregulator · 1,2 bar uden; maks. driftstryk 16 bar varme og 10 bar brugsvand.
  • Tilbehør: udeføler, ventilsæt 6X, rørsæt D til bundmodul, cirkulationssæt D og eksternt forbindelsessæt bestilles separat.
  • Medfølger ikke: Udeføler (tilvalg, til integreret vejrkompensering), Rumtermostat (tilvalg), Elektrisk isoleringskabel (valgfrit).

Sådan virker den

Adaptiv varmtvandsproduktion: unitten lærer beboernes forbrugsmønster at kende, så der er varmt vand, når det skal bruges, uden unødigt energispild.

Adaptiv varmeregulering er udviklet til gulvvarme. Temperatur- og flowsensorer på frem- og returløb tilpasser hele tiden fremløbstemperaturen efter det aktuelle varmebehov – uden udeføler. Med udeføler fås integreret vejrkompensering.

Termisk separation holder varme- og brugsvandsdelen adskilt, så brugsvandet ikke opvarmes unødigt.

Til installatøren
  • Driftstryk: maks. 16 bar varme og 10 bar brugsvand. Maks. primært differenstryk 4,5 bar med differenstrykregulator · 1,2 bar uden.
  • Elektrisk: 230 V AC, 50 Hz, strømforbrug 1 W. Omgivelsestemperatur -10…40 °C. Kapslingsklasse IP42.
  • Materialer: veksler og rør i rustfrit stål 1.4404 (CB-udgaven har kobberloddet veksler), isoleringskappe i EPP.
  • Pumpe: unitten har en Grundfos UPM3-pumpe. Fabriksindstillingen er ikke konstant tryk – Uponor angiver, at pumpen skal indstilles til konstant trykmodus (Δp-c), når unitten bruges til gulvvarme.
  • Varmemåler kan monteres på frem eller retur i pasrør 3/4″ (110/165 mm).
  • Mængdebegrænsning: elektronisk mængdebegrænsning af forsyningsflowet til både varme og brugsvand. Varmtvandsprioritering lukker varmekredsen ved tapning i mere end 30 sek.
  • Driftstemperatur og udvendige mål står ikke på siden: Uponors datablad angiver 5–95 °C (110 °C kortvarigt), mens produktsiden og systemoversigten angiver 5–85 °C (90 °C kortvarigt), og målene er oplyst som 530 × 702 × 284 mm på produktsiden mod 560 × 390 × 280 mm i brochuren for samme varenummer.

Brugsvandsydelse 32,3 kW ved 10–45 °C (Combi Port E-Pro UFH-D 20)

Primær frem °C Primær retur °C Primær flow l/h Primær tryktab bar Brugsvand l/min Brugsvand tryktab bar
55,0 20,5 805 0,35 13,2 0,32
60,0 17,6 655 0,25 13,2 0,32

Data fra producentens datablad (11/2024). For andre temperaturer, se manual.

Varianter

Tilbehør

Ofte stillede spørgsmål

Skal den have internet?
Nej. Indstilling, opstart og drift foregår via en app på smartphonen, og unitten har indbygget hotspot, så det hele kan klares uden internet. Der kan sendes en installationsrapport direkte fra appen.

Hvad gør Eco Mode?
Med selvlærende algoritmer lærer unitten beboernes forbrugsmønster og går i dvale, når der ikke er behov for varme og varmt vand.

Hvad sker der, når der tappes varmt vand længe?
Ved tapning i mere end 30 sek. lukkes varmekredsen, så al energi går til brugsvandet. Når tapningen stopper, åbnes der igen for varmen.

Kræver gulvvarmen en udeføler?
Nej. Den adaptive varmeregulering bruger sensorer på frem- og returløb og fungerer uden udeføler. Med Combi Port E udeføler får du integreret vejrkompensering.

Skal pumpen indstilles?
Ja. Pumpen (Grundfos UPM3) er ikke fabriksindstillet til konstant tryk. Uponor angiver, at den skal indstilles til konstant trykmodus (Δp-c), når unitten bruges til gulvvarme.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeElektronisk fjernvarmeunit, direkte anlæg, med shunt
ModelCombi Port E-Pro UFH-D 20
Producentens varenr.1095783
UdførelseCB – kobberloddet veksler
Brugsvandsydelse32,3 kW ved 10–45 °C, 13,2 l/min
Varmeydelse6,0 kW ved 60–35 °C · 10,0 kW ved 60–31 °C · 18,0 kW ved 60–40 °C (primær frem-retur, gælder Combi Port E-Pro UFH-D)
Maks. driftstryk16 bar varme · 10 bar brugsvand
Maks. primært differenstryk4,5 bar med differenstrykregulator · 1,2 bar uden
Omgivelsestemperatur-10…40 °C
Forsyningsspænding230 V AC, 50 Hz
Strømforbrug1 W
KapslingsklasseIP42
Veksler1.4404 AISI 316L, kobberloddet (CB)
Rør1.4404 AISI 316L
IsoleringskappeEPP
Pasrør til varmemåler3/4", 110/165 mm
BetjeningApp med indbygget hotspot
PumpeGrundfos UPM3 (indstilles til konstant trykmodus Δp-c ved gulvvarme)
MærkeUponor
Varenummer375600032
Vægt21 kg
