Beskrivelse

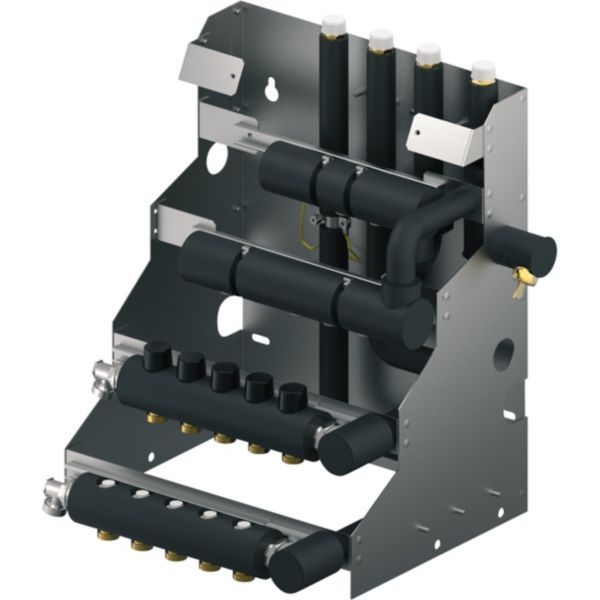

Uponor Comfort Port TW E 6x6x4 er et bundmodul, der bruges i kombination med en Uponor Combi Port E fjernvarmeunit. Modulet samler gulvvarmefordeler, brugsvandsfordelere og rørføring i én kompakt installation, der typisk monteres i et skab eller en skakt – på væg eller fritstående med bensæt. Gulvvarmefordeleren er Vario S i rustfrit stål med ¾” Eurokonus, og brugsvandsfordelerne er Uponor Aqua PLUS med bajonetfatninger.
Fordele
- Samlet installation: Gulvvarmefordeler, brugsvandsfordelere og rørføring er samlet i én enhed i kombination med fjernvarmeunitten.
- Brugsvandstilslutning: Fordelerrørene har bajonetfatninger, så du vælger adapter til den rørforbindelse, du ønsker.
- Plads til isoleringen: Der er respektafstand mellem fordelerrørene, så de isolerede gulvvarmerør kan passere.
- Klar til styring: Forberedt til Uponors Smatrix kontrolsystem.
- Konfigurerbart standardmodul: Kan konfigureres til forskellige rørstørrelser på både gulvvarme og brugsvand.
Passer den til dit anlæg?
Bruges til
- Bundmodul til brug i kombination med en Uponor Combi Port E-fjernvarmeunit – samler gulvvarmefordeler, brugsvandsfordelere og rørføring i én enhed.
- Boliger med gulvvarme: gulvvarmefordeleren (Vario S i rustfrit stål) har afspærringsventil og stilleskrue til hydraulisk indregulering samt påfyldnings- og aftapningsventiler.
Sådan vælger du
- Denne variant: Comfort Port TW E 6x6x4 – 6 gulvvarmekredse, 6 afgange koldt vand (CW) og 4 afgange varmt vand (HW).
- Vælg efter antal gulvvarmekredse og antal afgange til koldt og varmt brugsvand i boligen.
- Færre kredse: Comfort Port TW E 5x5x3 (5 kredse, CW 5, HW 3)
- Flere kredse: Comfort Port TW E 8x9x6 (8 kredse, CW 9, HW 6)
Montering
- Tilslutning: 3/4" nippel (koldvandsforsyning til unit). Passende fittings: Klemringsfitting G 3/4" Euroconus til PEX-rør 16 x 2 mm, Klemringsfitting G 3/4" Euroconus til PEX-rør 20 x 2 mm, Klemringsfitting G 3/4" Euroconus til alupex-rør 16 x 2 mm, Klemringsfitting G 3/4" Euroconus til alupex-rør 20 x 2 mm.
- Bundmodulet installeres typisk i et skab eller en skakt – på væg eller fritstående med bensæt (tilbehør).
- Gulvvarmekoblinger (¾” Eurokonus) og Aqua PLUS-adaptere til brugsvandet medfølger ikke og vælges efter den ønskede rørtype.
- Gulvvarmefordeleren har afspærringsventil og stilleskrue til hydraulisk indregulering af de enkelte kredse.
- Medfølger ikke: Gulvvarmekoblinger (¾” Eurokonus) til fordeleren, Aqua PLUS-adaptere og koblinger til brugsvandsrørene, Smatrix kontrolenhed – modulet har beslag til den, Bensæt, ventilsæt og afstandsstykker (fås som tilbehør).
Til installatøren
- Gulvvarmefordeler Vario S i rustfrit stål med ¾” Eurokonus, afspærringsventil og stilleskrue til hydraulisk indregulering samt påfyldnings- og aftapningsventiler.
- Brugsvandsfordelere (koldt og varmt) er Uponor Aqua PLUS PPM med bajonetfatninger; adaptere til rørtype (Q&E 12, 15, 16, 18, 20 mm, Press MLC/Pex 16–20 mm eller FPL-x ½” gevind til kompressionskobling) vælges separat.
- Integreret ¾” afgrening til unittens koldtvandsforsyning, og omløbere ¾” til tilslutning til unitten.
- Rørføring inkl. fordelerrør isoleret iht. DS-452, med afstand mellem fordelerrørene så de isolerede gulvvarmerør kan passere.
- Forberedt til Uponor Smatrix kontrolsystem.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Uponor Combi Port ventilsæt628 kr. inkl. moms+
Uponor Combi Port E rørsæt D Sæt a 4 stk.1.062 kr. inkl. moms+
Danfoss Klemringfittings til pex, G 3/4A, Ø 16 x 2 mm, 013G415682 kr. inkl. moms+
Danfoss Klemringsfittings Pex 3/4 Ø20-2,0mm 013g4160, 013G416082 kr. inkl. moms+
Danfoss Klemringfittings Al Ø16-2,0mm 3/4 013g4186, 013G418668 kr. inkl. moms+
Danfoss Klemringfittings til alu pex, G 3/4A, Ø 20 x 2 mm, 013G4190106 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken fjernvarmeunit passer modulet til?
Modulet bruges i kombination med en Uponor Combi Port E. Til Combi Port INS findes tilsvarende TW INS-moduler.
Hvad betyder 6x6x4 i navnet?
Tallene er antal afgange: 6 gulvvarmekredse (S), 6 koldtvandsafgange (CW) og 4 varmtvandsafgange (HW).
Følger der adaptere med til brugsvandsrørene?
Nej. Aqua PLUS-adaptere og koblinger til gulvvarmekredsene medfølger ikke og vælges efter den ønskede rørtype.
Kan modulet stå frit?
Ja, med et bensæt som tilbehør; ellers monteres det på væg i et skab eller en skakt.
Dokumentation
Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.
