Uponor Combi Port UFH HA Fjernvarme unit, INS, 19 L/MIN

12.440 kr. inkl. moms

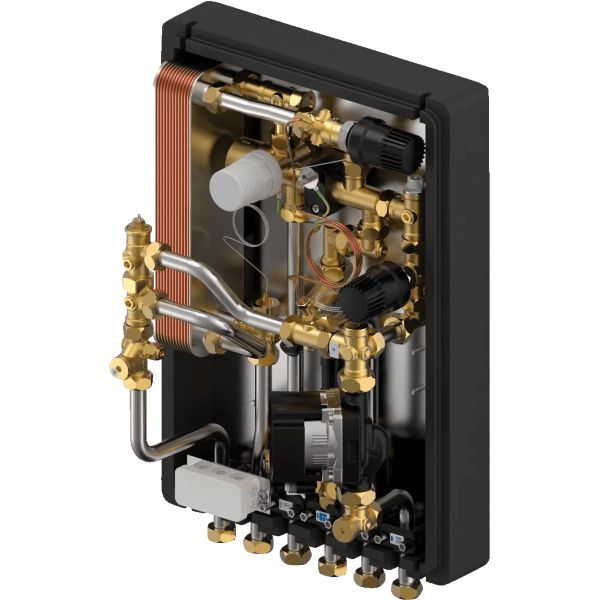

Fuldisoleret fjernvarmeunit til direkte anlæg, der både laver varmt brugsvand og styrer en gulvvarmekreds via en shunt med indbygget pumpe.

  • Brugsvand: Op til 19 liter varmt vand i minuttet (tryktab 1,00–1,20 bar).
  • Gulvvarme: Termostatstyret shunt med indbygget cirkulationspumpe – fremløbstemperaturen indstilles på unitten.
  • Standardudstyr: Trykudligner på koldt vand og differenstrykregulator på den primære varmeside.
  • Montage: Komplet monteret, isoleret og tryktestet unit, klar til at hænge op.

Levering 1–3 hverdage

Varenummer (SKU): 375602241 Kategori:

Beskrivelse

Uponor Combi Port INS UFH HA 19 er en kompakt, fuldisoleret fjernvarmeunit til direkte anlæg. Den laver varmt brugsvand i en kobberloddet pladevarmeveksler af rustfrit stål og styrer samtidig en gulvvarmekreds via en sekundær shuntgruppe med indbygget pumpe og termostatventil, hvor fremløbstemperaturen indstilles mellem 20 og 50 °C. Produktionen af varmt vand reguleres proportionalt i forhold til den tappede mængde af en DVGW-certificeret PM-ventil. Uponor skriver, at den kompakte serie af units er udviklet til lejligheder og rækkehuse, men ligeledes kan benyttes i de fleste parcelhuse.

Fordele

  • Varmt vand ved behov: Produktionen reguleres proportionalt efter den tappede mængde, og Uponor oplyser, at det varme vand kun produceres ved behov.
  • Termosifon: En termosifon forbedrer hygiejnen ved at undgå, at veksleren opvarmes under standby.
  • Standardudstyr: Trykudligner på koldtvandssiden og differenstrykregulator på den primære varmeside er monteret fra fabrik.
  • Varmetab: Unitten er dækket af en isoleringskasse, og beslagene til vægmontering er termisk adskilte.
  • Gulvvarmeshunt: Shuntens termostatventil indstilles mellem 20 og 50 °C, uafhængigt af varmtvandstemperaturen.
  • Varmemåler: Der er pasrør til en varmemåler i alle modeller – 110 mm med 3/4″ udvendigt gevind.

Passer den til dit anlæg?

Bruges til

  • Direkte fjernvarmeanlæg i lejligheder og rækkehuse; Uponor skriver, at unitten ligeledes kan benyttes i de fleste parcelhuse.
  • Decentral produktion af varmt brugsvand efter gennemstrømningsprincippet.
  • Gulvvarmesystemer: denne udgave har en termostatstyret shuntgruppe med indbygget pumpe (20–50 °C).

Sådan vælger du

Montering

  • Installationen skal udføres af en autoriseret installatør efter de lokale bestemmelser; arbejde bag 230 V-afskærmninger kræver en autoriseret elektriker.
  • Unitten monteres lodret i et tørt og frostfrit rum og skal altid være let tilgængelig.
  • Unitten skal tilsluttes bygningens potentialudligningsskinne – der er en markeret tilslutningsmulighed for en elektrisk jordforbindelsessko.
  • Kugleventilsæt med 4 eller 6 kugleventiler (DN20) fås som ekstraudstyr til tilslutningen; unitten har selv en central kugleventil til koldt vand.
  • Der kan monteres varmemåler i alle modeller: pasrøret er 110 mm med 3/4″ udvendigt gevind, og måleren skal være af typen Qn 1,5.
  • Medfølger: Unit komplet monteret og tryktestet fra fabrik, Isoleringskasse omkring unitten, Trykudligner på koldt vand, Differenstrykregulator på primær varme, Termostatstyret shuntgruppe med Grundfos UPM3-pumpe, Pasrør til varmemåler, Central kugleventil til koldt vand.
  • Medfølger ikke: Kugleventilsæt med 4 eller 6 kugleventiler (ekstraudstyr), Varmemåler (Qn 1,5), Brugsvandscirkulation (ekstraudstyr), Uponor Smatrix Move-kontrolenhed med udetemperaturføler (ekstraudstyr).
Til installatøren
  • Brugsvandstemperatur: en termostatisk varmtvandstemperaturbegrænser (TL) begrænser temperaturen, trinløst justerbar nedad på en skala fra 35 til 70 °C. Fra fabrikken sidder der en stift, der begrænser temperaturen til 60 °C (trin 6); stiften kan trækkes ud. Uponor oplyser, at en for høj indstilling kan få returtemperaturen til nettet til at stige, og at en for lav indstilling kan give længere ventetid på varmt brugsvand.
  • Gulvvarmeshunt: fremløbstemperaturen indstilles på en skala fra 20 til 50 °C. Cirkulationspumpen til varmekredsen er en Grundfos UPM3 15-50, 5 m.
  • Pumpeindstilling: Uponor oplyser, at pumpen (Grundfos UPM3) skal indstilles til konstant trykmodus (Δp-c) for at muliggøre optimal drift af gulvvarmesystemet. Pumpens fabriksindstilling er ikke konstant tryk og skal derfor ændres på pumpehuset.
  • Zoneventil (sekundær varme): varmekredsen justeres med den regulerende zoneventil, indstillingsinterval 1-9 (kontinuerligt), fabriksindstillet til 7. Zoneventilen har en gevindtilslutning 30 × 1,5 til en 2-punkts telestat.
  • Tryktab ved tapning: Uponor angiver et tryktab inkl. kugleventil på 1,00–1,20 bar ved 19 l/min, 0,70–0,90 bar ved 15 l/min og 0,65–0,85 bar ved 10 l/min. En varmemåler med kapacitet Qn 1,5 lægger ca. 0,05 bar til.
  • Flowbegrænser: flowbegrænser-/kontraventilen på det kolde brugsvand begrænser mængden til veksleren, så varmtvandstilførslen ikke overstiger det beregnede volumen; ved 19 l/min er flowbegrænseren sort.
  • Snavssamler/si: 0,5 mm i primært fremløb og i primær returløbsledning; der sidder desuden en snavssamler på sekundærsiden. Luk for vandforsyningen og aflast trykket, før der arbejdes på sien.
  • Sikkerhedsventil: åbningstryk 3,0 bar på brugsvandssiden. Overløbsrøret fra sikkerhedsventilen må aldrig blokeres, og funktionen skal kontrolleres mindst en gang om året.
  • Differenstrykregulator (primær varme): Kvs 2,9 m³/h, indstillingsinterval 50-300 mbar med 300 mbar som fabriksindstilling, maks. gennemstrømning 1.200 kg/h ved 300 mbar. Tilslutning DN20 MT med kapillarrørsforbindelse.
  • Vedligeholdelse: Uponor oplyser, at en visuel inspektion af unitten er påkrævet hver 3. til 6. måned, og at alle kugleventiler skal testes og motioneres med regelmæssige intervaller (ca. en gang om måneden).
  • Vandhygiejne: Uponor oplyser, at vandrørene altid skal skylles, hvis de ikke bruges i en længere periode, og at vandet skal have lov til at løbe mindst hver 7. dag i ca. 1-2 minutter. Efter længere tids lukning lades det varme vand løbe ca. 5 minutter ved opstart.
  • Driftsgrænser: Uponor angiver en driftstemperatur på 5–85 °C (90 °C kortvarigt), maks. driftstryk PN 10 på både varme- og brugsvandssiden, maks. primært differenstryk 2,5 bar og et min. tryk på brugsvandssiden på 2,0 bar.
  • Varmemedie: opvarmningsvand i henhold til VDI 2035. Pakninger er i henhold til DVGW KTW og W270.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor meget varmt vand kan jeg tappe?
Unitten er dimensioneret til 19 liter i minuttet. Uponor angiver et tryktab på 1,00–1,20 bar inkl. kugleventil ved den tappemængde.

Hvordan indstilles temperaturen på det varme vand?
Med den termostatiske temperaturbegrænser (TL), der kan justeres trinløst nedad på en skala fra 35 til 70 °C. Fra fabrikken sidder der en stift, som begrænser indstillingen til 60 °C.

Kan der monteres varmemåler?
Ja, i alle modeller. Pasrøret er 110 mm med 3/4″ udvendigt gevind, og måleren skal være af typen Qn 1,5.

Hvad er forskellen på UFH HA og UFH X-157?
UFH HA har en termostatstyret shunt, hvor fremløbet indstilles mellem 20 og 50 °C direkte på unitten. UFH X-157 har i stedet aktuator og Uponor Smatrix Move vejrkompensering med udetemperaturføler.

Skal pumpen indstilles efter montering?
Ja. Uponor oplyser, at gulvvarmepumpen (Grundfos UPM3) skal indstilles til konstant trykmodus (Δp-c), og at pumpens fabriksindstilling ikke er konstant tryk.

Hvad skal jeg vedligeholde?
Uponor oplyser, at unitten skal inspiceres visuelt hver 3. til 6. måned, at kugleventilerne skal testes og motioneres ca. en gang om måneden, og at sikkerhedsventilens funktion skal kontrolleres mindst en gang om året.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFjernvarmeunit, direkte anlæg, med gulvvarmeshunt
ModelUponor Combi Port INS UFH HA 19 (Combi Port M-INS, art. nr. 1121434)
Producentens varenr.1121434
FunktionVarmt brugsvand + gulvvarmekreds via termostatstyret shunt
Brugsvandskapacitet19 l/min ved et tryktab på 1,00–1,20 bar inkl. kugleventil
BrugsvandsvekslerLoddet pladevarmeveksler GKE 228H, 40 plader, rustfrit stål, kobberloddet
Regulering brugsvandProportional mængderegulering (PM-ventil, DVGW-certificeret, tredobbelt tætningsteknologi)
Temperaturbegrænser brugsvand (TL)35-70 °C, fabriksindstillet til 60 °C (trin 6)
Gulvvarme, fremløbstemperatur20-50 °C
Cirkulationspumpe varmeGrundfos UPM3 15-50, 5 m (indstilles til konstant tryk, Δp-c)
Zoneventil, sekundær varmeIndstillingsinterval 1-9, fabriksindstillet til 7; gevindtilslutning 30 × 1,5 til 2-punkts telestat
Differenstrykregulator, primær varmeKvs 2,9 m³/h, 50-300 mbar (fabriksindstilling 300 mbar), maks. 1.200 kg/h ved 300 mbar
Maks. driftstrykPN 10 (opvarmning og brugsvand)
Maks. driftstemperatur5–85 °C (90 °C kortvarigt)
Maks. differenstryk, primær varme2,5 bar
Min. tryk brugsvand2,0 bar
Sikkerhedsventil, åbningstryk3,0 bar (brugsvandssiden)
Si/snavssamler0,5 mm i primært fremløb og primær retur; snavssamler også på sekundærsiden
RørmaterialeRustfrit stål 1.4401
MedieOpvarmningsvand i henhold til VDI 2035
FittingmaterialeBrugsvand CW617N, opvarmning CW617N/CW614N
PakningerI henhold til DVGW KTW og W270
IsoleringIsoleringskasse omkring hele unitten, termisk adskilte vægbeslag
Pasrør til varmemåler110 mm med 3/4" udvendigt gevind (måler af typen Qn 1,5)
NettovægtCa. 16 kg
Mærke
Varenummer375602241
EAN6414905642939
