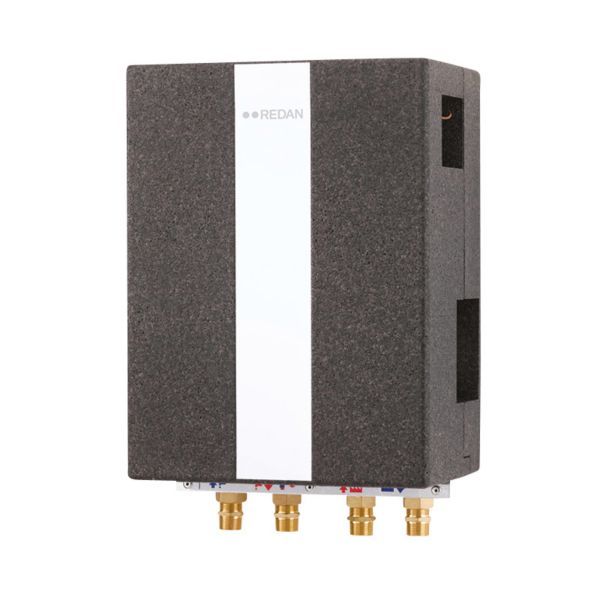

Danfoss Redan Akva Lux II XB 06H+ 60 vandvarmer, med AVE, uden kappe, 3/4” RG (145G0054)

9.782 kr. inkl. moms

Fuldisoleret gennemstrømningsvandvarmer, der laver varmt brugsvand direkte fra fjernvarmen, uden varmtvandsbeholder.

  • Ydelse: Op til 41,0 kW varmt brugsvand ved 55 °C fremløb.
  • Forsyningstemperatur: Bygget til lavtemperatur-fjernvarme.
  • Trykudligner: Leveres med AVE trykudligner – kræver ikke afløbsinstallation, men kan ikke bruges med brugsvandscirkulation.
  • Uden kappe: Leveres uden den hvidlakerede stålkappe, som kan efterbestilles hos producenten.

Levering 1–3 hverdage

Varenummer (SKU): 374924061 Kategori:

Beskrivelse

Danfoss Redan Akva Lux II er en fuldisoleret vandvarmer efter gennemstrømningsprincippet til direkte tilslutning på fjernvarme. Denne udgave har en kobberloddet pladevarmeveksler type XB 06H+ 60 med AVE trykudligner og leveres uden kappe. Vekslerens 60 plader er beregnet til lavtemperaturanlæg med forsyningstemperaturer i området 50–70 °C, og den giver op til 41,0 kW ved 55 °C fremløb. Brugsvandet styres af en tryk- og termostatstyret Danfoss PTC2+P med energisparefunktion.

Fordele

  • Tomgangstab: Veksleren er kold, når der ikke tappes, så regulatoren straks lukker for fjernvarmen, og tilkalkning af veksleren undgås.
  • Forsyningstemperatur: Vekslerens 60 plader er konstrueret til lavtemperaturanlæg med forsyningstemperaturer i området 50–70 °C.
  • By-pass: Et termostatstyret by-pass (Danfoss FJVR) sørger for, at der straks produceres varmt vand ved tapning.
  • Rustfrit stål og EPDM: Pladevarmeveksleren er i rustfrit stål AISI 316, kobberloddet, og samlingerne er med EPDM.
  • Ingen afløbsinstallation: Danfoss oplyser, at vandvarmere med AVE trykudligner ikke kræver afløbsinstallation.
  • Studsplacering: Samme studseafstand og rækkefølge som tidligere Danfoss Redan vandvarmere, så den kan afløse en ældre model.

Passer den til dit anlæg?

Bruges til

  • Varmt brugsvand fra fjernvarme efter gennemstrømningsprincippet med direkte tilslutning til fjernvarmen.
  • Danfoss Redan angiver Akva Lux II til store enfamilieboliger med flere badeværelser eller spabad, familier med ekstraordinært stort varmtvandsbehov og mindre ejendomme med 2-4 lejligheder.
  • Lavtemperatur-fjernvarme: 60-pladers veksleren fungerer ved forsyningstemperaturer i området 50–70 °C.

Montering

  • Tilslutninger: ¾” RG-nippel til fjernvarme frem/retur, koldt og varmt vand; cirkulation ½” RG-nippel (tilkøb, kun uden AVE).
  • Vandvarmeren fastgøres på væg, og alle rør er placeret i rørbærerafstand fra væggen.
  • Med AVE trykudligner må vandvarmeren ikke bruges til anlæg med brugsvandscirkulation. Skal anlægget have cirkulation, afmonteres AVE, og der monteres sikkerhedssæt og cirkulationssæt (begge tilkøbes).
  • Medfølger: AVE trykudligner (denne udgave), Brugsvandsregulator Danfoss PTC2+P, By-pass-termostat Danfoss FJVR.
  • Medfølger ikke: Hvid kappe (efterbestilles hos producenten), Cirkulationssæt (tilkøbes som ekstraudstyr), Sikkerhedssæt (tilkøbes som ekstraudstyr, påkrævet ved cirkulation).
Til installatøren
  • Trykudligner AVE: Må IKKE bruges på anlæg med brugsvandscirkulation. Skal anlægget have cirkulation, afmonteres AVE, og der monteres i stedet en sikkerhedsventil med overløbsrør (Danfoss Redan sikkerhedssæt) samt et cirkulationssæt med pumpe og kontraventil med flowretning mod vandvarmeren.
  • Tryktrin: PN 16 på primærsiden, PN 10 på sekundærsiden; maks. konstruktionstemperatur 110 °C.
  • Regulering: Brugsvandsregulator Danfoss PTC2+P (tryk- og termostatstyret, energisparefunktion) og by-pass-/cirkulationstermostat Danfoss FJVR; omløbstemperaturen indstilles uafhængigt af den indstillede varmtvandstemperatur.
  • Tilslutning: ¾” RG-nippel til fjernvarme frem/retur samt koldt og varmt vand; cirkulation ½” RG-nippel (kræver tilkøbt cirkulationssæt).
  • Montage: Vandvarmeren fastgøres på væg med alle rør i rørbærerafstand fra væggen.

Varmt vand, ydelseseksempler ved 10/45 °C – veksler XB 06H+ 60

Fremløb °C Ydelse kW Retur °C Tryktab bar Tappemængde l/min Flow primær l/h
50 22,0 17,2 0,11 9,00 580
50 32,3 18,8 0,25 13,20 890
55 32,0 15,0 0,15 13,20 690
60 32,3 13,1 0,11 13,20 590
55 41,0 15,7 0,25 16,80 900

Tryktab er totalværdier inkl. rør, veksler og ventiler. Data fra producentens datablad.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan den bruges på et anlæg med brugsvandscirkulation?
Ikke i denne udgave med AVE. Skal anlægget have cirkulation, skal AVE afmonteres, og der monteres i stedet sikkerhedssæt og cirkulationssæt (begge tilkøbes).

Kan den erstatte en ældre Redan vandvarmer?
Ja. Producenten oplyser, at Akva Lux II kan erstatte alle tidligere Danfoss Redan modeller, fordi studsernes placering og indbyrdes afstand er uændret.

Kan jeg få en kappe på bagefter?
Ja. Akva Lux II fås med og uden hvid kappe, og kappen kan efterbestilles hos producenten.

Hvilken fremløbstemperatur er den lavet til?
Udgaven med 60 pladers veksler er konstrueret til lavtemperaturanlæg og fungerer ved forsyningstemperaturer i området 50–70 °C.

Hvor meget varmt vand kan den levere?
Ifølge Danfoss Redans datablad giver denne udgave (XB 06H+ 60) op til 41,0 kW ved 55 °C fremløb (10/45 °C).

Dokumentation

Tekniske data fra producentens officielle materiale (assets.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFuldisoleret gennemstrømningsvandvarmer til fjernvarme
ModelAkva Lux II, veksler XB 06H+ 60, AVE, uden kappe
Danfoss kodenr.145G0054
Tilslutning¾" udvendigt gevind (RG nippel) til fjernvarme frem/retur, koldt og varmt vand; cirkulation ½" (RG nippel, tilkøb, kun uden AVE)
Brugsvandsydelse (55 °C fremløb)Op til 41,0 kW
VekslerXB 06H+ 60, kobberloddet, rustfrit stål AISI 316
BrugsvandsregulatorDanfoss PTC2+P (tryk- og termostatstyret)
By-pass/cirkulationstermostatDanfoss FJVR
TrykudlignerDanfoss AVE (må ikke bruges med brugsvandscirkulation)
TrykklassePN 16 primær / PN 10 sekundær
MedietemperaturMaks. 110 °C (konstruktionstemperatur)
LoddematerialeKobber
IsoleringPolypropylen (EPP)
BE 10-tal (med kappe)0,11
Mål uden kappe (H × B × D)463 × 306 × 190 mm
Mål med kappe (H × B × D)463 × 310 × 210 mm
Vægt inkl. emballageMaks. 11 kg
Mærke
Varenummer374924061
EAN5715162518908
