Beskrivelse

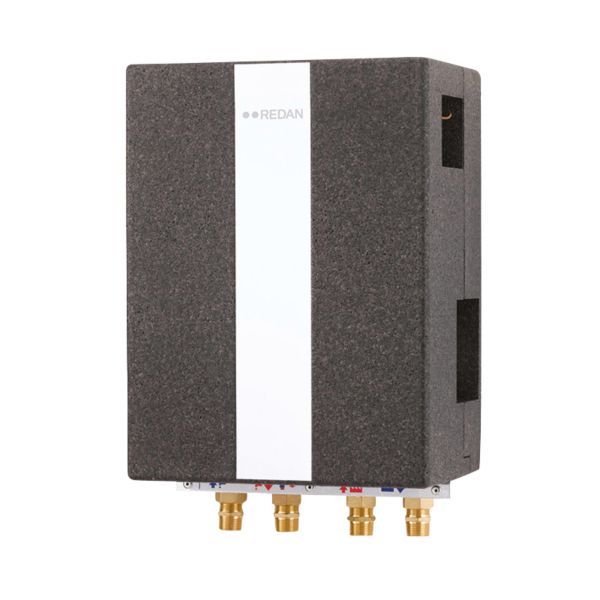

Danfoss Redan Akva Lux II er en fuldisoleret vandvarmer efter gennemstrømningsprincippet til direkte tilslutning på fjernvarme. Denne udgave har en kobberloddet pladevarmeveksler type XB 06H-1 40 med AVE trykudligner og leveres uden kappe. Ved 60 °C fjernvarmefremløb giver den op til 53,0 kW varmt brugsvand ved 10/45 °C. Ifølge Danfoss er Akva Lux II-serien bl.a. velegnet til store enfamilieboliger med flere badeværelser og til mindre ejendomme med 2-4 lejligheder. Brugsvandet styres af en tryk- og termostatstyret Danfoss PTC2+P med energisparefunktion.
Fordele
- Varmt vand uden ventetid: Et termostatstyret by-pass sørger for, at der straks produceres varmt vand ved vandvarmeren, når der tappes.
- Intet afløb nødvendigt: Danfoss AVE trykudligner optager vandudvidelsen.
- Isolering: Fuldisoleret efter DS 452 med isolering i polypropylen (EPP).
- Mål: Uden kappe måler den 463 × 306 × 190 mm.
- Pæn rørføring: Alle rør er placeret i rørbærerafstand fra væggen.
Passer den til dit anlæg?
Bruges til
- Varmt brugsvand fra fjernvarme efter gennemstrømningsprincippet med direkte tilslutning til fjernvarmen.
- Danfoss Redan angiver Akva Lux II til store enfamilieboliger med flere badeværelser eller spabad, familier med ekstraordinært stort varmtvandsbehov og mindre ejendomme med 2-4 lejligheder.
Sådan vælger du
- Denne variant: veksler XB 06H-1 40, op til 53,0 kW varmt brugsvand ved 60 °C fjernvarmefremløb, med AVE trykudligner, uden kappe.
- AVE-udgaven må ikke bruges på anlæg med brugsvandscirkulation. Har du cirkulation, så vælg udgaven uden AVE.
- Samme veksler uden AVE trykudligner
- Mindre veksler XB 06H-1 26, med AVE
- Mindre veksler XB 06H-1 26, uden AVE
- Veksler XB 06H+ 60 til lavtemperaturanlæg (50–70 °C), med AVE
- Veksler XB 06H+ 60 til lavtemperaturanlæg (50–70 °C), uden AVE
Montering
- Tilslutning: 3/4" udvendigt gevind (RG nippel) (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur); 1/2" udvendigt gevind (RG nippel) (cirkulation (tilkøb)). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Vandvarmeren fastgøres på væg, og alle rør er placeret i rørbærerafstand fra væggen. Fjernvarme, koldt og varmt vand tilsluttes med ¾” RG-nippel; cirkulation med ½” RG-nippel (tilkøb).
- AVE erstatter sikkerhedsventilen på koldtvandstilgangen. Skal anlægget senere have cirkulation, erstattes AVE af en sikkerhedsventil med afblæsning til afløb.
- Hvid kappe kan efterbestilles.
- Medfølger: bypass-termostat Danfoss FJVR, trykudligner Danfoss AVE.
- Medfølger ikke: kappe (kan efterbestilles).
Til installatøren
- Regulering: Brugsvandsregulatoren Danfoss PTC2+P er tryk- og termostatstyret og lukker straks for fjernvarmen, når tapningen stopper.
- By-pass: Termostatstyret by-pass (Danfoss FJVR) holder omløbstemperaturen oppe, indstillet separat og uafhængigt af varmtvandstemperaturen.
- Trykudligner: AVE-udgaven må ikke bruges på anlæg med brugsvandscirkulation.
- Tryktrin: PN 16 primær / PN 10 sekundær. Maks. konstruktionstemperatur 110 °C. Databladets BE 10-tal 0,11 gælder udgaven med kappe.
- Tilslutninger: ¾” RG-nippel til fjernvarme, koldt og varmt vand; cirkulation ½” RG-nippel (tilkøb).
Se alle tekniske specifikationer →
Varianter
- Akva Lux II XB 06H-1 40, uden AVE, uden kappe
- Akva Lux II XB 06H-1 26, med AVE, uden kappe
- Akva Lux II XB 06H-1 26, uden AVE, uden kappe
- Akva Lux II XB 06H+ 60 til lavtemperatur, med AVE, uden kappe
- Akva Lux II XB 06H+ 60 til lavtemperatur, uden AVE, uden kappe
Tilbehør
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges på et anlæg med brugsvandscirkulation?
Ikke i denne udgave. Ifølge producenten må Akva Lux II med AVE trykudligner ikke anvendes på anlæg med brugsvandscirkulation. Vælg en udgave uden AVE, hvis der er cirkulation.
Kan den erstatte en ældre Redan vandvarmer?
Ja. Producenten oplyser, at Akva Lux II kan erstatte alle tidligere Danfoss Redan modeller, fordi studsernes placering og indbyrdes afstand er uændret.
Kan jeg få en kappe på bagefter?
Ja. Akva Lux II fås med og uden hvid kappe, og kappen kan efterbestilles hos producenten.
Dokumentation
- Datablad Datablad Akva Lux II PDF · 432 KB
- Montagevejledning Bruger- og montagevejledning, gennemstrømningsvandvarmere PDF · 7,3 MB
Tekniske data fra producentens officielle materiale (assets.danfoss.com). Ret til ændringer forbeholdes.
