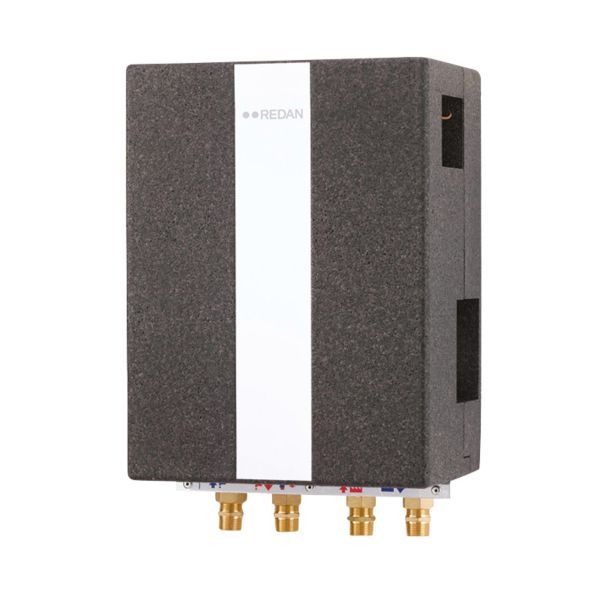

Danfoss Redan Akva Lux II XB 06H-1 26 vandvarmer, uden kappe, 3/4” RG (004U8243)

6.251 kr. inkl. moms

Fuldisoleret gennemstrømningsvandvarmer til fjernvarme med kold veksler i tomgang, uden kappe.

  • Veksler: kobberloddet pladevarmeveksler i rustfrit stål, uden kappe
  • Kapacitet: 41,0 kW varmt brugsvand ved 10/45 °C
  • Regulering: energisparefunktion holder veksleren kold i tomgang
  • Cirkulation: forberedt, cirkulationssæt tilkøbes
  • Materiale: rør og veksler i rustfrit stål, samlinger med EPDM

Levering 1–3 hverdage

Varenummer (SKU): 374927027 Kategori:

Beskrivelse

Danfoss Redan Akva Lux II er en fuldisoleret vandvarmer efter gennemstrømningsprincippet til direkte tilslutning på fjernvarme. Denne udgave har en kobberloddet pladevarmeveksler type XB 06H-1 26 og leveres uden kappe. Den yder 41,0 kW til varmt brugsvand opvarmet 10/45 °C, når fjernvarmens fremløb er 60 °C. Danfoss Redan angiver 1-2 lejligheder for netop denne udgave. Brugsvandet styres af en tryk- og termostatstyret Danfoss PTC2+P med energisparefunktion.

Fordele

  • Isoleringsmateriale: Hele vandvarmeren er isoleret med polypropylen (EPP) iht. DS 452.
  • Tomgangstab: Veksleren er kold i tomgang, og Danfoss angiver minimal risiko for tilkalkning.
  • Rustfrit stål: Pladevarmeveksleren er i rustfrit stål AISI 316 og loddet med kobber; rør og veksler er i rustfrit stål, samlinger med EPDM.
  • Studseafstand: Samme studseafstand og rækkefølge som tidligere Danfoss Redan vandvarmere.
  • Cirkulation: Forberedt for brugsvandscirkulation med cirkulationssæt som ekstraudstyr.
  • Reklamation: Danfoss Redan angiver en reklamationsfrist på 60 måneder for tilkalkning af brugsvandsveksleren på Akva Lux II, regnet fra produktet er leveret.

Passer den til dit anlæg?

Bruges til

  • Varmt brugsvand fra fjernvarme efter gennemstrømningsprincippet med direkte tilslutning til fjernvarmen.
  • Danfoss Redan angiver 1-2 lejligheder for denne udgave med veksler XB 06H-1 26.

Montering

Til installatøren
  • Reguleringsform: tryk- og termostatstyret Danfoss PTC2+P med energisparefunktion; by-pass/cirkulationstermostat Danfoss FJVR. Omløbstemperaturen indstilles separat og uafhængigt af varmtvandstemperaturen.
  • Driftsgrænser fjernvarme: fremløbstemperaturen i fjernvarmenettet kan være op til 120 °C og driftstrykket op til 16 bar; overskrides vandvarmerens egen konstruktionstemperatur på maks. 110 °C og driftsparametre for tryk, er der risiko for ting- og personskade.
  • Tryktrin: PN 16 (primær) / PN 10 (sekundær).
  • Vandkvalitet: maks. kloridindhold 300 mg/l i mediet – risikoen for korrosion stiger betragteligt, hvis det overskrides.
  • Placering: frostfrit lokale, rumtemperatur maks. 50 °C, relativ luftfugtighed maks. 80 %.
  • Lydklasse: C iht. DS 490:2007.
  • Montage: tilslutningsrækkefølge 1 koldtvandstilgang, 2 varmtvandsafgang, 3 fjernvarme fremløb, 4 fjernvarme retur. Alle omløbere skal efterspændes før og efter påfyldning af anlægget, da transport kan have løsnet dem.
  • Cirkulation: ved brugsvandscirkulation skal der monteres pumpe og kontraventil på cirkulationsledningen med flowretning mod vandvarmeren, og sikkerhedssættet til montage under vandvarmeren er påkrævet.
  • Plombering: PTC2+P-regulatoren er fabriksindstillet og forseglet med et rødt klistermærke; garantien bortfalder, hvis plomberingen brydes.
  • Reklamation: Danfoss Redan reparerer eller omleverer efter eget valg produkter med fabrikations-, konstruktions- eller materialefejl efter deres almindelige betingelser. For mangelsindsigelser om tilkalkning af brugsvandsveksleren på Akva Lux II er reklamationsfristen 60 måneder, regnet fra produktet er leveret. Omkostninger til demontering og nymontering erstattes ikke.

Varmt vand, ydelseseksempler ved 10/45 °C – veksler XB 06H-1 26

Fremløb °C Ydelse kW Retur °C Tryktab bar Tappemængde l/min Flow primær l/h
55 32,3 21,8 0,28 13,16 840
60 32,3 18,9 0,18 13,16 680
60 41,0 20,4 0,31 16,86 900
70 41,0 16,8 0,17 16,86 670

Tryktab er totalværdier inkl. rør, veksler og ventiler. Data fra producentens datablad.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan den bruges på et anlæg med brugsvandscirkulation?
Ja. Vandvarmeren er forberedt for cirkulation. Cirkulationssættet tilkøbes, og der skal altid monteres pumpe og kontraventil på cirkulationsrøret med flowretning ind mod vandvarmeren. Sikkerhedssættet til montage under vandvarmeren er påkrævet på anlæg med cirkulation.

Kan den erstatte en ældre Redan vandvarmer?
Ja. Producenten oplyser, at Akva Lux II kan erstatte alle tidligere Danfoss Redan modeller, idet studseplacering og indbyrdes afstand er uændret.

Kan jeg få en kappe på bagefter?
Ja. Akva Lux II fås med og uden hvid kappe, og den hvide kappe kan efterbestilles.

Hvor mange lejligheder rækker den til?
Danfoss Redan angiver 1-2 lejligheder for denne udgave med veksler XB 06H-1 26 (kode nr. 004U8243). Udgaven med veksler XB 06H-1 40 er angivet til 3-4 lejligheder.

Hvor længe kan jeg reklamere over tilkalkning?
Danfoss Redan angiver en reklamationsfrist på 60 måneder for mangelsindsigelser om tilkalkning af brugsvandsveksleren på Akva Lux II, regnet fra produktet er leveret. Omkostninger til demontering og nymontering erstattes ikke.

Dokumentation

Tekniske data fra producentens officielle materiale (assets.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFuldisoleret gennemstrømningsvandvarmer til fjernvarme
ModelAkva Lux II, veksler XB 06H-1 26, uden kappe
Danfoss kodenr.004U8243
VekslerXB 06H-1 26, kobberloddet, rustfrit stål AISI 316
Ydelse, varmt brugsvand41,0 kW ved 60 °C fremløb (10/45 °C)
BrugsvandsregulatorDanfoss PTC2+P (tryk- og termostatstyret)
By-pass/cirkulationstermostatDanfoss FJVR
TrykklassePN 16 / PN 10
Medietemperatur110 °C maks. (konstruktionstemperatur)
IsoleringPolypropylen (EPP)
KappeHvidlakeret stål – medfølger ikke, kan efterbestilles (VVS-nr. 374927811)
LydklasseC iht. DS 490:2007
Mål uden kappe (H × B × D)463 × 306 × 190 mm
Mål med kappe (H × B × D)463 × 310 × 210 mm
Vægt inkl. emballageMaks. 9 kg
Tilslutninger FJV, KV, VV¾" RG (nippel)
Tilslutning (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur)3/4" udvendigt gevind (RG nippel)
Tilslutning (cirkulation (tilkøb))1/2" udvendigt gevind (RG nippel)
Cirkulation½" RG (nippel), tilkøb
Mærke
Varenummer374927027
EAN5715162526835
