Beskrivelse

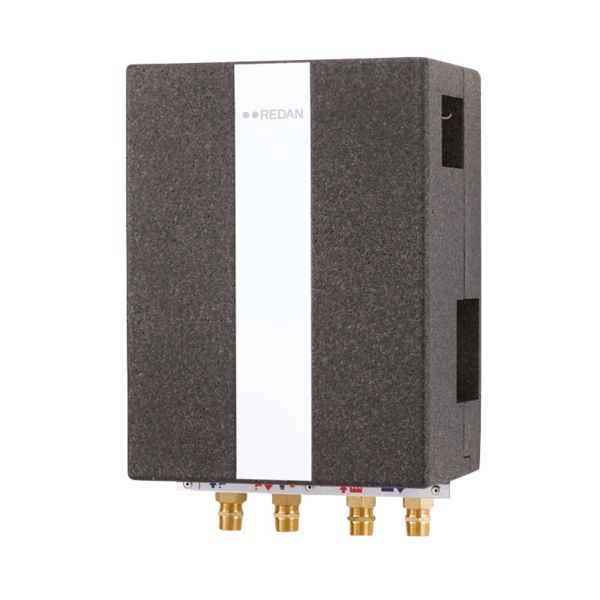

Danfoss Redan Akva Lux II er en fuldisoleret vandvarmer efter gennemstrømningsprincippet til direkte tilslutning på fjernvarme. Denne udgave har en kobberloddet pladevarmeveksler type XB 06H+ 60 uden kappe, konstrueret til lavtemperaturanlæg med forsyningstemperaturer i området 50–70 °C, og yder 41,0 kW ved 55 °C fremløb (tappeforhold 10/45 °C). Brugsvandet styres af en tryk- og termostatstyret Danfoss PTC2+P med energisparefunktion.
Fordele
- Regulering: PTC2+P lukker straks for fjernvarmen, når tapningen stopper, så tomgangstab og tilkalkning af veksleren undgås.
- By-pass: Vandvarmeren har termostatstyret by-pass, så der ved tapning straks produceres varmt vand ved vandvarmeren.
- Veksler: Pladevarmeveksleren er i AISI 316 rustfrit stål, loddet med kobber.
- Varmetab: Vandvarmeren er fuldisoleret i polypropylen (EPP) iht. DS 452.
- Udskiftning: Danfoss oplyser, at Akva Lux II kan erstatte alle tidligere Danfoss Redan modeller, fordi studsenes placering og indbyrdes afstand er uændret.
- Cirkulation: Med brugsvandscirkulation er der varmt vand ved tapstedet uden ventetid og uden vandspild.
Passer den til dit anlæg?
Bruges til
- Varmt brugsvand fra fjernvarme efter gennemstrømningsprincippet med direkte tilslutning til fjernvarmen.
- Danfoss Redan angiver Akva Lux II til store enfamilieboliger med flere badeværelser eller spabad og til familier med ekstraordinært stort varmtvandsbehov; for denne udgave angiver Danfoss 1–4 lejligheder.
- Lavtemperatur-fjernvarme: 60-pladers veksleren fungerer ved forsyningstemperaturer i området 50–70 °C.
Sådan vælger du
- Denne udgave: veksler XB 06H+ 60, op til 41,0 kW brugsvand ved 55 °C fremløb (10/45 °C tappeforhold), uden AVE, uden kappe.
- 60-pladers veksleren er konstrueret til lavtemperaturanlæg med forsyningstemperatur 50–70 °C. Danfoss angiver fx 32,3 kW ved 50 °C og 41,0 kW ved 55 °C fremløb (10/45 °C).
- Har anlægget ikke cirkulation og intet gulvafløb, kan udgaven med AVE trykudligner spare afløbet til sikkerhedsventilen.
- Akva Lux II XB 06H+ 60, med AVE
- Akva Lux II XB 06H-1 26, 1–2 lejl., uden AVE
- Akva Lux II XB 06H-1 40, 3–4 lejl., uden AVE
- Akva Lux II XB 06H-1 26, 1–2 lejl., med AVE
- Akva Lux II XB 06H-1 40, 3–4 lejl., med AVE
- Til anlæg med cirkulation: cirkulationssæt til vandvarmere
- Sikkerhedssæt til montage under vandvarmeren (påkrævet ved cirkulation)
- AVE trykudligner til eftermontage (kun anlæg uden cirkulation)
Montering
- Tilslutning: 3/4" udvendigt gevind (RG nippel) (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Vandvarmeren fastgøres på væg, og alle rør er placeret i rørbærerafstand fra væggen. Fjernvarme, koldt og varmt vand tilsluttes med ¾” RG-nippel; cirkulation med ½” RG.
- Kontra- og sikkerhedsventil med overløbsrør er ikke en del af leverancen. Ved cirkulation skal der monteres pumpe og kontraventil på cirkulationsledningen med flowretning mod vandvarmeren, og sikkerhedssættet er påkrævet.
- Hvid kappe kan efterbestilles.
- Medfølger: Kobberloddet pladevarmeveksler XB 06H+ 60 i rustfrit stål AISI 316, Brugsvandsregulator Danfoss PTC2+P med energisparefunktion, Danfoss FJVR termostat til by-pass/cirkulationstemperatur, Termostatstyret by-pass (omløb).
- Medfølger ikke: Kontraventil og sikkerhedsventil med overløbsrør, Cirkulationssæt (ekstraudstyr), Kappe (denne udgave er uden kappe).
Til installatøren
- Regulering: Danfoss PTC2+P er tryk- og termostatstyret og lukker for fjernvarmen, så snart tapningen stopper.
- By-pass: Danfoss FJVR er en termostatstyret cirkulationstermostat; omløbstemperaturen indstilles separat og uafhængigt af den indstillede varmtvandstemperatur.
- Driftsgrænser: Tryktrin PN 16 (primær) / PN 10 (sekundær); maks. konstruktionstemperatur 110 °C.
- Brugsvandscirkulation: Ved cirkulation monteres pumpe og kontraventil på cirkulationsledningen med flowretning mod vandvarmeren, og sikkerhedssættet er påkrævet.
- Isolering: Polypropylen (EPP), fuldisoleret iht. DS 452. Databladets Be 10-tal 0,11 er angivet for udgaven med kappe.
- Montage: Vægmonteret med alle rør i rørbærerafstand fra væggen.
Varmt vand, ydelseseksempler ved 10/45 °C – veksler XB 06H+ 60
| Fremløb °C | Ydelse kW | Retur °C | Tryktab bar | Tappemængde l/min | Flow primær l/h |
|---|---|---|---|---|---|
| 50 | 22,0 | 17,2 | 0,11 | 9,00 | 580 |
| 50 | 32,3 | 18,8 | 0,25 | 13,20 | 890 |
| 60 | 32,3 | 13,1 | 0,11 | 13,20 | 590 |
| 55 | 41,0 | 15,7 | 0,25 | 16,80 | 900 |
Tryktab er totalværdier inkl. rør, veksler og ventiler. Data fra producentens datablad.
Se alle tekniske specifikationer →
Varianter
- Akva Lux II XB 06H+ 60 til lavtemperatur, med AVE, uden kappe
- Akva Lux II XB 06H-1 26, uden AVE, uden kappe
- Akva Lux II XB 06H-1 40, uden AVE, uden kappe
- Akva Lux II XB 06H-1 26 med AVE, uden kappe
- Akva Lux II XB 06H-1 40 med AVE, uden kappe
Tilbehør
Danfoss Redan sikkerhedssæt 10 bar til montage under vandvarmer (145H3001)1.264 kr. inkl. moms+
Danfoss Redan cirkulationssæt til vandvarmere590 kr. inkl. moms+
Danfoss Redan AVE trykudligner til eftermontage på en række Danfoss Redan Akva modeller1.714 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges på et anlæg med brugsvandscirkulation?
Ja. Vandvarmeren er forberedt for cirkulation. Cirkulationssættet tilkøbes, og der skal monteres pumpe og kontraventil på cirkulationsledningen samt sikkerhedssæt på koldtvandstilgangen.
Kan den erstatte en ældre Redan vandvarmer?
Ja. Producenten oplyser, at Akva Lux II kan erstatte alle tidligere Danfoss Redan modeller, fordi studsernes placering og indbyrdes afstand er uændret.
Kan jeg få en kappe på bagefter?
Ja. Akva Lux II fås med og uden hvid kappe, og kappen kan efterbestilles hos producenten.
Hvilken fremløbstemperatur er den lavet til?
Udgaven med 60 pladers veksler er konstrueret til lavtemperaturanlæg og fungerer ved forsyningstemperaturer i området 50–70 °C.
Dokumentation
- Datablad Datablad Akva Lux II PDF · 432 KB
- Datablad Datablad Akva Les II PDF · 281 KB
- Montagevejledning Bruger- og montagevejledning, gennemstrømningsvandvarmere PDF · 7,3 MB
Tekniske data fra producentens officielle materiale (assets.danfoss.com). Ret til ændringer forbeholdes.
