Beskrivelse

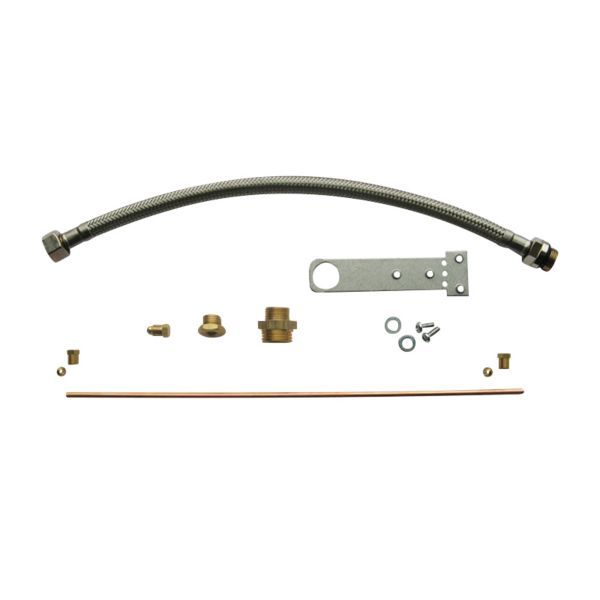

Har installationen cirkulation på det varme brugsvand, skal vandvarmeren kobles til husets cirkulationsledning med dette sæt (kode 004U8442). Sættet består af nippel-muffe, cirkulationsslange, beslag, brystnippel og nyt kapillarrør til by-pass-termostaten, og passer til Akva Lux II, Akva Lux II GW og Akva Vita II. Danfoss anbefaler at etablere cirkulationen, inden vandvarmeren hænges op på væggen.
Fordele
- Komfort: Varmt vand ved tapstedet uden ventetid og uden vandspild.
- Uafhængig styring: Cirkulationstemperaturen indstilles uafhængigt af varmtvandstemperaturen.
- Kompatibilitet: Passer til tre vandvarmertyper fra Danfoss Redan.
- Vejledning: Trin-for-trin vejledning fra Danfoss til montering af sættet.
- Termostatindstilling: Danfoss anbefaler at sætte cirkulationstermostaten i position 3.
Passer den til dit anlæg?
Bruges til
- Danfoss Redan vandvarmere (Akva Lux II, Akva Lux II GW, Akva Vita II), der skal kobles til en varmtvandsinstallation med brugsvandscirkulation.
Sådan vælger du
- Vandvarmere med AVE trykudligner må ikke bruges på anlæg med cirkulation; vælg en udgave uden AVE.
- Sikkerhedssæt (påkrævet ved cirkulation)
- Akva Lux II XB 06H-1 26, 41 kW
- Akva Lux II XB 06H-1 40, 53 kW
- Cirkulationssæt til TDe/Se/VXe-units
Montering
- Tilslutning: 1/2" udvendigt gevind (RG nippel) (cirkulation).
- Danfoss anbefaler at etablere cirkulationen, inden vandvarmeren hænges op på væggen.
- Der skal altid monteres pumpe og kontraventil på cirkulationsrøret med flowretning mod vandvarmeren, og sikkerhedsventil på koldtvandstilgangen – ingen af delene følger med sættet.
- Ved urstyret pumpe anbefaler Danfoss en cirkulationstemperatur på ca. 35 °C og at indstille cirkulationstermostaten i position 3; stoppes pumpen i længere tid, bør by-pass-termostaten lukkes i samme periode.
- Medfølger: Nippel-muffe, Cirkulationsslange, Beslag, Brystnippel, Nyt kapillarrør til by-pass-termostaten.
- Medfølger ikke: Cirkulationspumpe, Kontraventil, Sikkerhedsventil.
Til installatøren
- Funktion: Når vandvarmeren tilsluttes brugsvandscirkulation, fungerer by-pass-termostaten (Danfoss FJVR) som cirkulationstermostat og styrer cirkulationsvandets temperatur uafhængigt af den indstillede varmtvandstemperatur.
- Indstilling: Ved urstyret pumpe anbefaler Danfoss en cirkulationstemperatur på ca. 35 °C; Danfoss anbefaler at indstille termostaten i position 3.
- Krav: Pumpe og kontraventil skal monteres på cirkulationsrøret med flowretning mod vandvarmeren, og sikkerhedsventil på koldtvandstilgangen – ingen del følger med sættet.
- Begrænsning: Vandvarmere med Danfoss AVE trykudligner må ikke bruges på anlæg med cirkulation.
Se alle tekniske specifikationer →
Passer til
- Akva Lux II XB 06H-1 40, 53 kW, uden AVE
- Akva Lux II XB 06H-1 26, 41 kW, uden kappe
- Akva Lux II XB 06H+ 60, uden kappe
Tilbehør
Danfoss Redan sikkerhedssæt 10 bar til montage under vandvarmer (145H3001)1.264 kr. inkl. moms+
Ofte stillede spørgsmål
Kan sættet bruges på en vandvarmer med AVE trykudligner?
Nej. Vandvarmere med Danfoss AVE må ikke bruges på anlæg med cirkulation.
Hvilken temperatur skal cirkulationen have?
Ved urstyret pumpe anbefaler Danfoss ca. 35 °C og at indstille termostaten i position 3. Stoppes pumpen i længere tid, anbefaler Danfoss at lukke by-pass-termostaten i samme periode.
Hvad følger med i sættet?
Nippel-muffe, cirkulationsslange, beslag, brystnippel og nyt kapillarrør til by-pass-termostaten. Pumpe, kontraventil og sikkerhedsventil skal købes separat.
Dokumentation
- Datablad Datablad Akva Lux II PDF · 560 KB
- Installationsvejledning Installationsvejledning cirkulationssæt 004U8442 PDF · 4,4 MB
Tekniske data fra producentens officielle materiale (www.redan.dk). Ret til ændringer forbeholdes.
