Beskrivelse

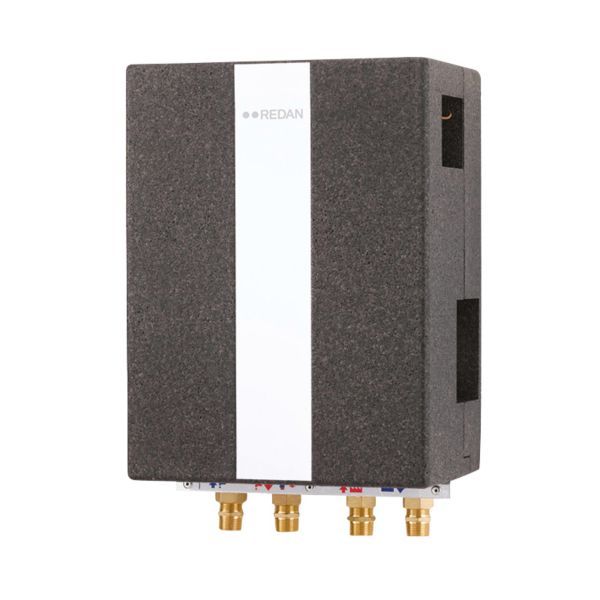

Danfoss Redan Akva Lux II er en fuldisoleret gennemstrømningsvandvarmer til fjernvarme med en kobberloddet pladevarmeveksler type XB 06H-1 40. Den tryk- og termostatstyrede regulator PTC2+P lukker straks for fjernvarmen, når tapningen stopper, så veksleren er kold i tomgang. Denne udgave yder op til 53 kW og passer til 3-4 lejligheder eller en stor enfamiliebolig. Den leveres uden kappe, uden AVE og uden cirkulationssæt.
Fordele
- Varmt vand ved tapning: Et termostatstyret by-pass med Danfoss FJVR sørger for, at der ved tapning straks produceres varmt vand ved vandvarmeren.
- Kold veksler i tomgang: Brugsvandsregulatoren lukker straks for fjernvarmen, når tapningen stopper – Danfoss angiver intet tomgangstab og minimal risiko for tilkalkning.
- Fuldisoleret: Isoleret i polypropylen (EPP) iht. DS 452.
- Erstatter ældre modeller: Samme studseafstand og rækkefølge som tidligere Redan vandvarmere, så den kan sættes i stedet for en ældre Danfoss Redan-model.
- Klar til cirkulation: Forberedt til brugsvandscirkulation, hvor cirkulationstemperaturen indstilles uafhængigt af varmtvandstemperaturen (cirkulationssæt tilkøbes separat).
Passer den til dit anlæg?
Bruges til
- Varmt brugsvand fra fjernvarme efter gennemstrømningsprincippet med direkte tilslutning til fjernvarmen.
- Danfoss Redan angiver Akva Lux II til store enfamilieboliger med flere badeværelser eller spabad, familier med ekstraordinært stort varmtvandsbehov og mindre ejendomme med 2-4 lejligheder.
Sådan vælger du
- Denne variant: veksler XB 06H-1 40, 53 kW brugsvand, 3-4 lejligheder ifølge Danfoss Redan, uden AVE, uden kappe.
- Ydelse 53,0 kW ved 60 °C og 70 °C fremløb (10/45 °C); ved 55 °C fremløb er ydelsen 32,3 kW.
- Har anlægget ikke cirkulation og intet gulvafløb, kan udgaven med AVE trykudligner spare afløbet til sikkerhedsventilen.
- Akva Lux II XB 06H+ 60, 32,3–53 kW, 1-4 lejl., uden AVE
- Akva Lux II XB 06H+ 60, 32,3–53 kW, 1-4 lejl., med AVE
- Akva Lux II XB 06H-1 26, 41 kW, 1-2 lejl., uden AVE
- Akva Lux II XB 06H-1 26, 41 kW, 1-2 lejl., med AVE
- Akva Lux II XB 06H-1 40, 53 kW, 3-4 lejl., med AVE
- Til anlæg med cirkulation: cirkulationssæt til vandvarmere
- Sikkerhedssæt til montage under vandvarmeren (påkrævet ved cirkulation)
- AVE trykudligner til eftermontage (kun anlæg uden cirkulation)
Montering
- Tilslutning: 3/4" udvendigt gevind (RG nippel) (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur); 1/2" udvendigt gevind (RG nippel) (cirkulation (tilkøb)). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Vandvarmeren fastgøres på væg, og alle rør er placeret i rørbærerafstand fra væggen. Fjernvarme, koldt og varmt vand tilsluttes med ¾” RG-nippel; cirkulation med ½” RG.
- Kontra- og sikkerhedsventil med overløbsrør er ikke en del af leverancen. Ved cirkulation skal der monteres pumpe og kontraventil på cirkulationsledningen med flowretning mod vandvarmeren.
- Hvid kappe kan efterbestilles.
- Medfølger ikke: Kappe, AVE trykudligner, Cirkulationssæt 1/2” RG (nippel).
Til installatøren
- Regulering: Brugsvandsregulatoren Danfoss PTC2+P har integreret trykdifferensregulering og energisparefunktion og lukker straks for fjernvarmen, når tapningen ophører, så tomgangstab og tilkalkning af veksleren undgås.
- By-pass: Et termostatstyret by-pass med Danfoss FJVR sørger for, at der straks produceres varmt vand ved vandvarmeren. Temperaturen i omløbet indstilles separat fra varmtvandstemperaturen.
- Tryk og temperatur: PN 16 på primærsiden og PN 10 på sekundærsiden; maks. konstruktionstemperatur 110 °C.
Ydelseseksempler XB 06H-1 40 (brugsvand 10/45 °C)
| Ydelse kW | Primær frem °C | Primær retur °C | Tryktab bar | Tappemængde l/min | Primær flow l/h |
|---|---|---|---|---|---|
| 32,3 | 55 | 19,0 | 0,19 | 13,16 | 770 |
| 32,3 | 60 | 17,0 | 0,13 | 13,16 | 650 |
| 53,0 | 60 | 19,1 | 0,39 | 21,84 | 1127 |
| 53,0 | 70 | 15,7 | 0,25 | 21,84 | 850 |
Tryktab inkl. rør, veksler og ventiler. Data fra producentens datablad.
Se alle tekniske specifikationer →
Varianter
- Akva Lux II XB 06H-1 26, 41 kW, 1-2 lejligheder, uden kappe
- Akva Lux II XB 06H-1 40 med AVE, uden kappe
- Akva Lux II XB 06H+ 60 til lavtemperaturanlæg, uden kappe
Tilbehør
Danfoss Redan AVE trykudligner til eftermontage på en række Danfoss Redan Akva modeller1.714 kr. inkl. moms+
Danfoss Redan cirkulationssæt til vandvarmere590 kr. inkl. moms+
Danfoss Redan sikkerhedssæt 10 bar til montage under vandvarmer (145H3001)1.264 kr. inkl. moms+
Danfoss Redan PTC2+P løs termostatdel2.326 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Kan den bruges på anlæg med brugsvandscirkulation?
Ja. Vandvarmeren er forberedt for cirkulation, men cirkulationssættet skal tilkøbes, og der skal monteres pumpe og kontraventil på cirkulationsledningen. Udgaver med AVE trykudligner må ikke bruges på anlæg med cirkulation.
Hvad er forskellen på XB 06H-1 26 og XB 06H-1 40?
Vekslerens størrelse og dermed ydelsen. Udgaven med XB 06H-1 26 yder 41 kW til 1-2 lejligheder, mens XB 06H-1 40 yder 53 kW til 3-4 lejligheder.
Kan jeg eftermontere en kappe?
Ja, Danfoss har en hvid kappe som efterbestilling til Akva Lux II uden kappe.
Hvorfor bliver veksleren ikke varm, når der ikke tappes vand?
Brugsvandsregulatoren PTC2+P lukker straks for fjernvarmen, når tapningen stopper, så veksleren er kold i tomgang i stedet for at stå og tabe varme.
Dokumentation
- Datablad Datablad Akva Lux II PDF · 560 KB
- Montagevejledning Bruger- og montagevejledning Akva Lux II / Les II PDF · 7,4 MB
Tekniske data fra producentens officielle materiale (www.redan.dk). Ret til ændringer forbeholdes.
