Uponor Comfort Port 8x9x6 Bundmodul, TW INS Vario, Aqua Plus, S 8X, CW 9X, HW 6X

8.200 kr. inkl. moms

Færdigt bundmodul, der samler gulvvarme- og brugsvandsfordeling under en Uponor Combi Port INS-fjernvarmeunit. Kompakt nok til et skab eller en skakt, på væg eller fritstående med bensæt.

  • Konfiguration: 8 gulvvarmekredse, 9 x koldt vand (CW), 6 x varmt vand (HW)
  • Gulvvarmefordeler: Vario S i rustfrit stål med Eurokonus-tilslutning
  • Brugsvand: Aqua PLUS-fordelerrør med bajonetfatning (adaptere medfølger ikke)
  • Isolering: Rørføring og fordelerrør er isoleret

Levering 1–3 hverdage

Varenummer (SKU): 375602908 Kategori:

Beskrivelse

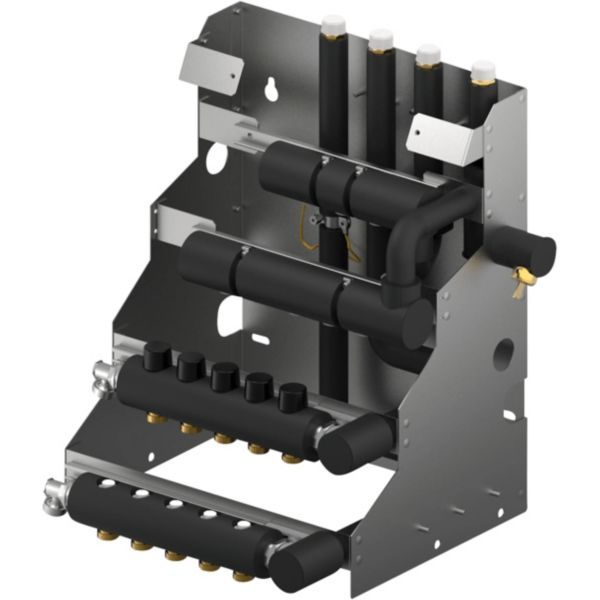

Uponor Comfort Port TW INS 8x9x6 er et færdigt bundmodul, der samler rørføringen under en Uponor Combi Port INS-fjernvarmeunit. Modulet har gulvvarmefordeler i rustfrit stål (Vario S) med 8 kredse og Aqua PLUS-fordelerrør til brugsvand med 9 koldtvands- og 6 varmtvandsafgreninger. Det er kompakt nok til montage i et skab eller en skakt.

Fordele

  • Færdig rørføring: Modulet samler gulvvarme- og brugsvandsfordelingen i én ramme under fjernvarmeenheden.
  • Gulvvarmefordeler: Rustfri Vario S-fordeler med indregulering via stilleskrue, afspærringsventil samt ventiler til påfyldning og aftapning.
  • Brugsvandsfordeling: Fordelerrørene har bajonetfatning, så adapteren vælges efter den rørtype, der skal bruges.
  • Koldtvandstilslutning: Integreret 3/4″ afgrening til koldtvandsforsyning til enheden.
  • Isolering: Rør og fordelerrør er isoleret efter DS-452, med afstand mellem fordelerrørene, så isolerede gulvvarmerør kan føres forbi.
  • Styring: Forberedt til Smatrix kontrolsystem med beslag til kontrolenhed.

Passer den til dit anlæg?

Bruges til

  • Bundmodul under en Uponor Combi Port INS-fjernvarmeunit: samler rørføringen i én enhed sammen med den varmeproducerende enhed i boligen.
  • Kompakt installation, som typisk kan placeres i et skab eller en skakt – på væg eller fritstående med bensæt.
  • Boliger med gulvvarme: gulvvarmefordeleren (Vario S i rustfrit stål) har afspærringsventil og stilleskrue til hydraulisk indregulering samt påfyld/aftap.

Sådan vælger du

Montering

Til installatøren
  • Montage: Nøglehus i rammen til ophæng på væg; bensæt til fritstående opstilling (tilbehør).
  • Potentialudligning: Rammen er forberedt med stelforbindelse (potentialudligning).
  • Komponenter i rammen: Beslag til kontrolenhed, rørisolering, omløbere ¾”, koldvandsforsyning ¾” nipler samt aftap-/fyldeventil.
  • Brugsvandsadaptere: Aqua PLUS bajonetadaptere findes til Q&E 12, 15, 16, 18 og 20 mm, Press MLC/Pex 16–20 mm og FPL-x ½” gevind til kompressionskobling; slutmuffe til afpropning og ekstra afgrening ½” og ¾” fås også.
  • Indregulering: Uponor fremhæver, at det er vigtigt, at varmekredsene indreguleres på vandsiden, så der sikres en tilstrækkelig hydraulisk funktion i de enkelte varmekredse eller i hele gulvvarmesystemet.
  • Emballage: Emballagevægt 16,1 kg.

Passer til

Varianter

Tilbehør

Ofte stillede spørgsmål

Medfølger adaptere til brugsvandsrørene?
Nej. Aqua PLUS-adaptere og Eurokonus-koblinger til gulvvarmen medfølger ikke. Brugsvandsfordelerne har bajonetfatning, så du vælger PPM-adapter efter den ønskede rørtype.

Kan bundmodulet stå frit?
Ja. Det er en kompakt model til vægmontage eller fritstående med bensæt.

Hvad er forskellen på TW E og TW INS?
Betegnelsen angiver, hvilken Uponor Combi Port-fjernvarmeunit bundmodulet er tilpasset: TW E til Combi Port E og TW INS til Combi Port INS.

Dokumentation

Tekniske data fra producentens officielle materiale (www.uponor.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBundmodul Comfort Port TW INS
TilUponor Combi Port INS fjernvarmeunits
Uponor art.nr.1121600
GulvvarmefordelerVario S, rustfrit stål, 8 kredse
Gulvvarmetilslutning3/4" Eurokonus (koblinger medfølger ikke)
BrugsvandsfordelerUponor Aqua PLUS fordelerrør PPM med bajonetfatninger
Koldt brugsvand (CW)9 afgreninger
Varmt brugsvand (HW)6 afgreninger
Koldtvandsforsyning til unitIntegreret 3/4" afgrening
IsoleringRørføring inkl. fordelerrør isoleret iht. DS-452
MontageNøglehus til vægophæng; potentialudligning (stel); fritstående med bensæt (tilbehør)
Mål616 × 570 × 424 mm (B × H × D)
Nettovægt16 kg
Emballagevægt16,1 kg
Tilslutning (koldvandsforsyning til unit)3/4" nippel
Tilslutning3/4" omløber
Mærke
Varenummer375602908
EAN6414905661084
