Beskrivelse

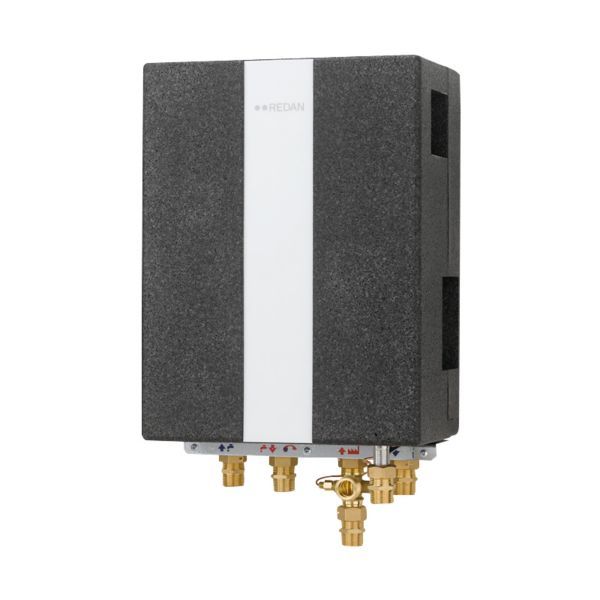

Danfoss Redan Akva Lux II TDv er en fuldisoleret, komplet unit for varmt vand og varme til direkte fjernvarmeanlæg. Denne udgave har pladevarmeveksler type XB 06H-1 40 og AVE trykudligner, som optager vandudvidelsen i veksleren. Unitten giver op til 53,0 kW varmt brugsvand ved 60 °C fremløb (tappet 10/45 °C) og 10 kW varme ved Δt 30/30 eller 40/40 °C (primær/sekundær). Den er velegnet til store enfamilieboliger og mindre ejendomme med 2–4 lejligheder, og til skaktinstallationer i etagebyggeri.
Fordele
- Tomgangstab: Veksleren er kold, når der ikke tappes vand, så regulatoren straks lukker for fjernvarmen, og tilkalkning af veksleren i tomgang undgås.
- To funktioner i én unit: Forsyner både brugsvand og rumvarmeanlægget, og er forberedt til lavtemperatur-fjernvarme.
- By-pass: Et indbygget by-pass med Danfoss FJVR-termostat sørger for, at der straks produceres varmt vand ved tapning.
- Rustfrit stål og EPDM: Rør og veksler er i rustfrit stål, og samlingerne er med EPDM.
- Tilkalkning: Danfoss Redan angiver minimal risiko for tilkalkning, fordi veksleren er kold i tomgang.
- Service og montage: Unitten er samlet med omløbere, og alle rør er placeret i rørbærerafstand fra væggen.
Passer den til dit anlæg?
Bruges til
- Komplet unit til både varme og varmt vand på direkte fjernvarmeanlæg. Danfoss Redan angiver den til store enfamilieboliger, familier med ekstraordinært varmtvandsbehov og mindre ejendomme med 2–4 lejligheder.
- Skaktinstallationer i etagebyggeri; kan bygges sammen med Danfoss Redan fordelerrør under unitten til anlæg med skjulte rørinstallationer.
Sådan vælger du
- Denne udgave: brugsvandsveksler XB 06H-1 40, op til 53,0 kW varmt vand (10/45 °C) og op til 10 kW varme (Δt 30/30 eller 40/40 °C), med AVE trykudligner.
- Mindre brugsvandsydelse: Akva Lux II TDv XB 06H-1 26 med AVE – op til 41,0 kW varmt vand
- Sikkerhedssæt til montage under unitten (bruges, hvis AVE afmonteres ved brugsvandscirkulation)
Montering
- Tilslutning: 3/4" udvendigt gevind (RG nippel) (koldt vand / varmt vand / fjernvarme frem / fjernvarme retur / anlæg frem / anlæg retur); 1/2" udvendigt gevind (RG nippel) (cirkulation). Passende fittings: Skydeventil 3/4" muffe/muffe i messing til afspærring, Kedelslange 3/4" x 300 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand), Kedelslange 3/4" x 500 mm muffe/muffe til varmeanlæg (teknisk vand, ikke brugsvand).
- Tilslutninger: koldt vand, varmt vand, fjernvarme frem/retur og anlæg frem/retur 3/4″ udvendigt gevind (nippel); cirkulation 1/2″ udvendigt gevind (nippel).
- Unitten fastgøres på væg; alle rør er placeret i rørbærerafstand fra væggen.
- Med AVE trykudligner må unitten ikke bruges til anlæg med brugsvandscirkulation. Er der cirkulation, skal AVE afmonteres, og der skal tilkøbes cirkulationssæt og sikkerhedssæt hos Danfoss Redan.
- Medfølger: AVE trykudligner (denne udgave), Brugsvandsregulator Danfoss PTC2+P, TD-regulator Danfoss AVPL, By-pass-termostat Danfoss FJVR, Kontraventil og filter/snavssamler.
- Medfølger ikke: Cirkulationssæt (tilkøbes som ekstraudstyr), Sikkerhedssæt (tilkøbes som ekstraudstyr, kun nødvendigt hvis AVE afmonteres).
Til installatøren
- Trykudligner AVE: Kan IKKE bruges på anlæg med brugsvandscirkulation. Er der cirkulation i husinstallationen, skal AVE afmonteres, og der tilkøbes cirkulationssæt og sikkerhedssæt til koldtvandstilgangen.
- Tryktrin: PN 10 på både primær- og sekundærside; maks. konstruktionstemperatur 110 °C.
- Regulering: Brugsvandsregulator Danfoss PTC2+P (tryk- og termostatstyret, med energisparefunktion), TD-regulator Danfoss AVPL og by-pass-/cirkulationstermostat Danfoss FJVR.
- Kontraventil: På visse anlæg kan kontraventilen kontrolleres via en luftskrue, uden at den afmonteres.
- Montage: Unitten fastgøres på væg med alle rør i rørbærerafstand fra væggen, og den er forberedt for sammenbygning med Danfoss Redan fordelerrør under unitten.
Varmt vand, ydelseseksempler ved 10/45 °C – Akva Lux II TDv XB 06H-1 40
| Fremløb °C | Ydelse kW | Retur °C | Tryktab bar | Tappemængde l/min | Flow primær l/h |
|---|---|---|---|---|---|
| 55 | 32,3 | 19,9 | 0,20 | 13,16 | 790 |
| 60 | 32,3 | 17,3 | 0,13 | 13,16 | 650 |
| 60 | 53,0 | 19,9 | 0,40 | 21,67 | 1140 |
Tryktab er totalværdier inkl. rør, veksler og ventiler. Data fra producentens datablad.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Danfoss Redan sikkerhedssæt 10 bar til montage under vandvarmer (145H3001)1.264 kr. inkl. moms+
Pettinaroli skydeventil, muffe i begge ender, messing, 3/4'' (175GLO-006)100 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 300 mm, omløber/omløber, til koldt/varmt teknisk vand (36610103001)157 kr. inkl. moms+
Neoperl kedelslange 3/4'' x 500 mm, omløber/omløber, til koldt/varmt teknisk vand (36610105001)260 kr. inkl. moms+
Ofte stillede spørgsmål
Kan unitten bruges med brugsvandscirkulation?
Ikke med AVE monteret. Ifølge producenten skal AVE trykudligneren afmonteres før cirkulationskobling, og der tilkøbes cirkulationssæt og sikkerhedssæt til koldtvandstilgangen.
Hvor mange boliger kan den forsyne?
Producenten angiver, at Akva Lux II TDv kan forsyne 1–4 boliger og er velegnet til store enfamilieboliger og mindre ejendomme med 2–4 lejligheder.
Hvad er forskellen på med og uden kappe?
Danfoss Redan oplyser, at Akva Lux II TDv kan leveres med hvidlakeret kappe. Uden kappe måler unitten H 520 × B 306 × D 190 mm, og med hvid kappe H 520 × B 310 × D 210 mm.
Hvor meget varme kan unitten give samtidig med varmt vand?
Ifølge Danfoss Redans datablad giver denne udgave (XB 06H-1 40) 10 kW til rumvarme ved Δt 30/30 eller 40/40 °C (primær/sekundær).
Kan jeg koble cirkulation til senere?
Ja, men AVE trykudligneren skal da afmonteres, og der skal tilkøbes et cirkulationssæt og sikkerhedssæt hos Danfoss Redan.
