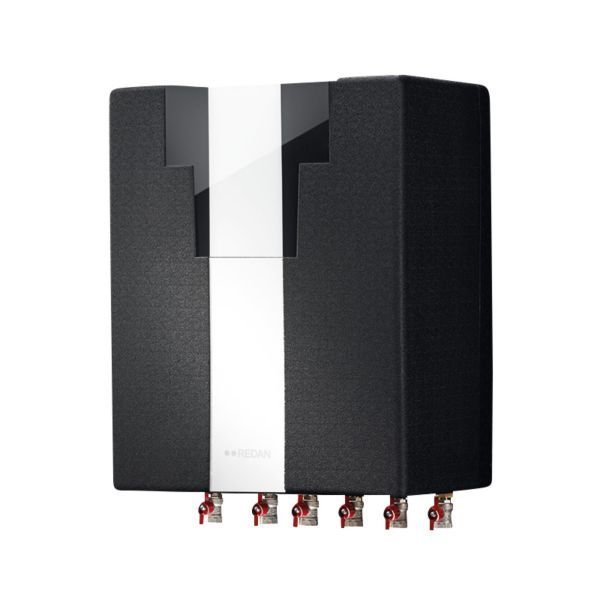

Danfoss Redan Akva Lux II TDe fjernvarmeunit XB06H26 til direkte anlæg

14.832 kr. inkl. moms

Fuldisoleret fjernvarmeunit til direkte fjernvarmeanlæg med varmt vand og varme. Leveres uden temperaturregulering af varmekredsen, til anlæg med vejrkompensering.

  • Funktion: Fuldisoleret fjernvarmeunit til direkte anlæg – varmt vand og varme
  • Brugsvand: Op til 41,0 kW ved 60 °C fremløb
  • Tryktrin: PN 10 på både fjernvarme- og varmesiden
  • Styring: Brugsvandsregulatoren lukker straks for fjernvarmen, når tapningen stopper
  • Tilslutning: ¾” indvendigt gevind i frem og retur

Levering 1–3 hverdage

Varenummer (SKU): 375075041 Kategori:

Beskrivelse

Danfoss Redan Akva Lux II TDe er en fuldisoleret, komplet unit for varmt vand og varme til direkte fjernvarmeanlæg, specielt udviklet til større projekter og bymodeller. Denne udgave har brugsvandsveksler type XB 06H-1 26 og giver op til 41,0 kW varmt brugsvand ved en fjernvarmefremløbstemperatur på 60 °C. Unitten leveres uden temperaturregulering af varmekredsen og kan ifølge Danfoss tilsluttes varmeanlæg udstyret med vejrkompenseringsfunktion.

Fordele

  • Tomgangstab: Danfoss angiver, at veksleren er kold i tomgang, så unitten ikke står og taber varme mellem tapningerne.
  • Tilkalkning og legionella: Danfoss angiver minimal risiko for tilkalkning og ingen legionella-risiko.
  • Materialevalg: Rør og veksler i rustfrit stål, samlinger med EPDM.
  • Brugsvandscirkulation: Unitten er forberedt for cirkulation, og cirkulationstemperaturen indstilles uafhængigt af brugsvandstemperaturen.
  • Lækovervågning: Fjernvarmemåleren kan placeres i både frem og retur som lækovervågning.
  • Komplet bestykning: Sikkerheds- og kontraventil, afspærringsventiler, snavssamler og passtykke til måler følger med.

Passer den til dit anlæg?

Bruges til

  • Direkte fjernvarmeanlæg. Danfoss angiver Akva Lux II TDe som velegnet til ejendomme med 1-4 lejligheder; denne udgave har den mindste af seriens tre brugsvandsvekslere (XB 06H-1 26).
  • Varmeanlæg med egen vejrkompensering: TDe leveres uden temperaturregulering af varmekredsen.

Sådan vælger du

Montering

  • Tilslutning: 3/4" indvendigt gevind (RG muffe) (fjernvarme frem / fjernvarme retur / varme frem / varme retur / varmt vand / koldt vand); 1/2" udvendigt gevind (RG nippel) (cirkulation).
  • Leveres som standard med rørtilslutning nedad; monteringsplade og rørsæt til tilslutning oppefra kan tilkøbes.
  • Cirkulationsrørsæt, AVE trykudligner og booster/trykforøger til områder med lavt differenstryk fås som ekstraudstyr.
  • Medfølger: sikkerheds- og kontraventil, afspærringsventiler, TD-regulator (AVPL), snavssamler, passtykke til måler, følerlommer.
  • Medfølger ikke: varmemåler, AVE trykudligner, cirkulationsrørsæt, monteringsplade til tilslutning oppefra, kontraventil til cirkulationsrøret, cirkulationspumpe til brugsvand.
Til installatøren
  • Reguleringsform: Danfoss PTC2+P styrer brugsvandet tryk- og termostatisk med integreret trykdifferens og energisparefunktion; TD-regulator Danfoss AVPL på fjernvarmesiden.
  • By-pass: Termostatisk by-pass (Danfoss FJVR) sikrer, at der straks produceres varmt vand ved tapning.
  • Driftsgrænser: Tryktrin PN 10 på både primær og sekundær side; maks. konstruktionstemperatur 110 °C; sikkerhedsventil 10 bar.
  • Varmekreds: Leveres uden temperaturregulering af varmen – kræver, at anlægget selv har vejrkompensering.
  • Materialer: Rør og veksler i rustfrit stål, samlinger med EPDM; isolering i polypropylen (EPP).
  • Montagekrav: Afstand til væg 55 mm; rørtilslutning nedad som standard, montageplade og rørsæt til tilslutning oppefra kan tilkøbes.
  • Rørafstand: Afstanden mellem varme frem og retur er 100 mm, hvilket ifølge Danfoss giver god plads til isolering af forsyningsrørene.

Varmt vand, ydelseseksempler ved 10/45 °C – Akva Lux II TDe XB 06H-1 26

Fremløb °C Ydelse kW Retur °C Tryktab bar Tappemængde l/min Flow primær l/t
55 32,3 22,4 0,37 13,2 855
60 32,3 19,7 0,25 13,2 691
70 32,3 16,7 0,14 13,2 521
60 41,0 20,3 0,40 16,8 889
70 41,0 17,6 0,23 16,8 673

Ydelserne er angivet ved 10/45 °C og med en anvendt gennemsnitsværdi svarende til en lejlighed med 3 værelser og 2,7 beboere. Tryktab er komplette værdier inkl. rør, veksler og ventiler. Data fra producentens datablad.

Ofte stillede spørgsmål

Styrer unitten selv varmen?
Nej. TDe leveres uden temperaturregulering af varmekredsen; producenten angiver, at den kan tilsluttes varmeanlæg med vejrkompenseringsfunktion.

Kan jeg have brugsvandscirkulation?
Ja, unitten er forberedt for cirkulation; cirkulationsrørsæt tilkøbes. Bemærk, at TDe med AVE trykudligner ikke kan anvendes på anlæg med cirkulation.

Kan rørene føres opad?
Standard er rørtilslutning nedad, men der kan tilkøbes en monteringsplade og et rørsæt, så tilslutningen kan ske oppefra.

Dokumentation

Tekniske data fra producentens officielle materiale (assets.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeFuldisoleret fjernvarmeunit til direkte anlæg (varmt vand og varme)
ModelAkva Lux II TDe, veksler XB 06H-1 26, uden kappe
BrugsvandsregulatorDanfoss PTC2+P
TD-regulatorDanfoss AVPL
By-pass/cirkulationstermostatDanfoss FJVR
Sikkerhedsventil10 bar
Passtykke for måler¾" x 110-165 mm, frem og retur
Varmekreds, ydelseseksempler5–15 kW ved Δt primær/sekundær 30/30 eller 40/40 °C
TrykklassePN 10 (primær og sekundær)
Medietemperatur110 °C (konstruktionstemperatur, maks.)
IsoleringPolypropylen (EPP)
Mål med isoleringsfront (H × B × D)723,6 × 550 × 315 mm
Afstand fra væg55 mm
Tilslutninger FJV, KV, VV, varme¾" indvendigt gevind (RG-muffe)
Tilslutning (fjernvarme frem / fjernvarme retur / varme frem / varme retur / varmt vand / koldt vand)3/4" indvendigt gevind (RG muffe)
Tilslutning (cirkulation)1/2" udvendigt gevind (RG nippel)
Cirkulation½" udvendigt gevind (RG-nippel)
Mærke
Varenummer375075041
EAN5715162511176
Vægt15 kg
