Beskrivelse

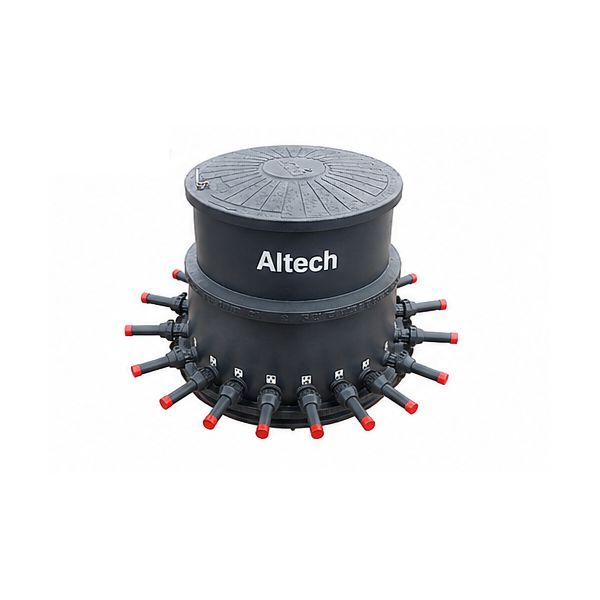

Altech GEO samlebrønd med 2 kredse samler jordvarmekredsens fordelerrør med varmepumpen via hovedrørene. Brønden graves ned og har en manifold med flowmålere på fremløbet og afspærringsventiler på returen, så hver kreds kan afspærres for sig. Kredsene tilsluttes med 40 mm og hovedledningen med 50 mm, begge i blå HDPE 100.
Fordele
- Overblik pr. kreds: Hver kreds har sin egen flowmåler med afspærring på fremløbet og en afspærringsventil på returen, så du kan se og lukke for en enkelt kreds uden at påvirke de andre.
- Rørføring: Altech angiver, at kredse og hovedrør spredes radialt omkring brønden, hvilket optimerer strømningsbalancen.
- Ingen krydsende rør: Kredsene sidder parvis med fremløb ved siden af retur.
- Adgang til anlægget: Brønden har tilslutninger til skylning, påfyldning og udluftning af installationen.
- Bund og manifold: Lukket brøndbund i sort HDPE 100; manifolden er af HDPE100 RC.
- Tilpasses terrænet: Højden kan tilpasses jordoverfladen med Altech GEO forhøjning (tilbehør).
Passer den til dit anlæg?
Bruges til
- Jordvarmeanlæg: brønden samler jordvarmekredsens fordelerrør og fører dem til varmepumpen via hovedrørene.
- Brønden består af en manifold bygget i en cirkulær plastbrønd med lukket bund og plastdæksel, og den monteres i jorden.
Sådan vælger du
- Denne udgave: samlebrønd til 2 kredse; kredse tilsluttes med 40 mm og hovedledningen med 50 mm HDPE 100.
- Flere kredse: samlebrønd til 3 kredse
- Flere kredse: samlebrønd til 4 kredse
- Kun fordeleren uden brønd: Altech GEO jordvarmefordeler til 2 kredse
Montering
- Brønden nedgraves med rørcentrum 270 mm over bunden; total højde 803 mm, Ø670/740 mm. Højden tilpasses terrænet med Altech GEO forhøjning (20–500 mm).
- Udluftning og påfyldning af installationen sker via 1″ indvendigt gevind.
- Kredsene tilsluttes med 40 mm og hovedledningen med 50 mm, begge i blå HDPE 100 plastrør.
- Medfølger: Manifold med flowmålere og afspærringsventiler, Plastdæksel.
- Medfølger ikke: Forhøjning og forsegling (tilbehør).
Til installatøren
- Driftsgrænser: brugstemperatur -40…50 °C, manifoldstrykklasse PN10. Installationen er trykprøvet til 16 bar.
- Flowmålere: type B i rørstrengen, 8–38 dm³/min pr. kreds, med afspærringsmulighed på fremløbet.
- Materialer: manifold i HDPE/HDPE100 RC, kredse og hovedledning i blå HDPE 100 plastrør.
- Dæksel: plast. Ved tungere belastninger kan brønden udstyres med dæksler beregnet til det.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Altech GEO forhøjning til samlebrønd, 20–500 mm1.872 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad gør jeg, hvis der skal køres over brønden?
Brønden leveres med plastdæksel. Skal den tåle tungere belastning, kan den udstyres med dæksler beregnet til det.
Hvilke rørdimensioner skal jeg bruge?
Kredsene tilsluttes med 40 mm og hovedledningen med 50 mm HDPE 100.
Kan højden tilpasses?
Ja, med Altech GEO forhøjning (tilbehør) kan brønden hæves fra 20 mm op til 500 mm.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
