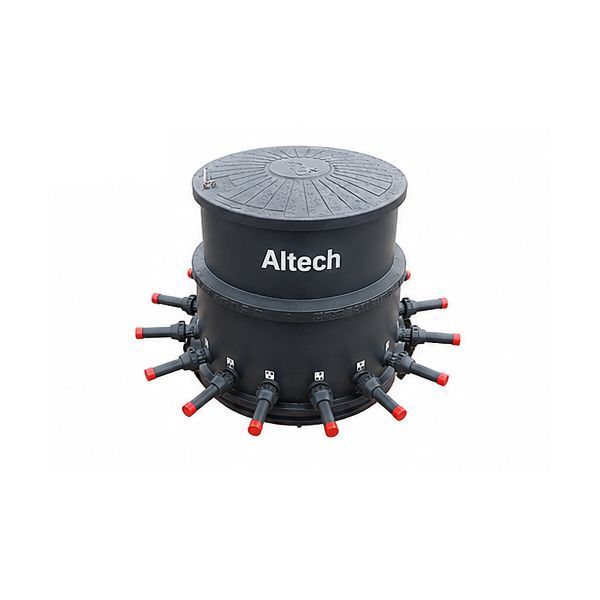

Altech GEO samlebrønd til jordvarme, 4 kredse, 40/63 mm

15.629 kr. inkl. moms

Samlebrønd til jordvarme, der samler kredsenes fordelerrør og fører dem til varmepumpen via hovedledningen. Manifolden har flowmåler og afspærring på hver kreds.

  • Antal kredse: 4 kredse med flowmåler og afspærring på hver
  • Tilslutning: 40 mm til kredsene, 63 mm til hovedledningen
  • Manifold: Flowmålere på fremløbet og afspærringsventiler på returen
  • Dæksel: Plastdæksel og lukket brøndbund
  • Forhøjning: Højden kan tilpasses terrænet med Altech GEO forhøjning

Levering 1–3 hverdage

Varenummer (SKU): 346100504 Kategori:

Beskrivelse

Altech GEO samlebrønd med 4 kredse samler jordvarmekredsens fordelerrør med varmepumpen via hovedrørene. Brønden graves ned og indeholder en manifold med flowmålere på fremløbet og afspærringsventiler på returen, så hver kreds kan afspærres. Kredsene tilsluttes med 40 mm og hovedledningen med 63 mm i HDPE 100. Brønden har lukket bund og plastdæksel.

Fordele

  • Indregulering: Hver kreds har flowmåler med afspærringsmulighed på fremløbet og afspærringsventil på returløbet.
  • Rørføring: Kredsene og hovedrørene spredes radialt omkring brønden, hvilket ifølge databladet optimerer strømningsbalancen, og de går gennem brønden på ét niveau, hvilket muliggør korrekt jordstabilisering omkring brønden.
  • Ingen krydsende rør: Manifoldkonstruktionen forhindrer krydsning af rør, og kredsene er grupperet i par med fremløb ved siden af retur.
  • Adgang til service: Brønden har tilslutninger til skylning, påfyldning og udluftning af installationen.
  • Materiale: Lukket brøndbund i sort HDPE 100 og manifold i HDPE/HDPE100 RC.
  • Terrænjustering: Højden kan tilpasses jordoverfladen med Altech GEO forhøjning.

Passer den til dit anlæg?

Bruges til

  • Jordvarmeanlæg: brønden samler jordvarmekredsens kredse og fører dem til varmepumpen via hovedrørene.
  • Brønden graves ned i jorden og indeholder en manifold i en cirkulær plastbrønd med lukket bund og plastdæksel.

Sådan vælger du

Montering

  • Plastdækslet har en bæreevne på maksimalt 10 kN. Ved tungere belastning kan brønden udstyres med dæksler beregnet til det.
  • Brønden er 803 mm høj med rørcentrum 270 mm over bunden; tilpas højden til terrænet med forhøjningen.
  • Installationen er trykprøvet til 16 bar, og brugstemperaturen er -40…+50 °C.
  • Medfølger: Manifold med flowmålere og afspærringsventiler, Plastdæksel.
  • Medfølger ikke: Altech GEO forhøjning (tilkøb, separat vare).
Til installatøren
  • Dæksel: Plastdækslet har en bæreevne på maksimalt 10 kN. Ved tungere belastning kan brønden udstyres med dæksler beregnet til det.
  • Mål: Brønden er 803 mm høj med rørcentrum 270 mm over bunden; højden tilpasses terrænet med forhøjningen.
  • Driftsgrænser: Installationen er trykprøvet til 16 bar, og brugstemperaturen er -40…+50 °C.
  • Manifold: PN10 trykklasse, kammer/manifold i HDPE/HDPE100 RC, lukket brøndbund i sort HDPE 100.
  • Flowmålere: Type B monteret i rørstrengen, 8–38 dm³/min, med afspærringsmulighed på fremløbet; afspærringsventiler på returløbet.
  • Forsegling: Altech GEO forsegling forbinder samlebrønden hermetisk med forhøjningen og er til engangsbrug – skal udskiftes, hvis brønden afmonteres igen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad kan dækslet holde til?
Plastdækslet har en bæreevne på maksimalt 10 kN. Ved tungere belastning kan brønden udstyres med dæksler beregnet til det.

Hvilke rørdimensioner skal jeg bruge?
Kredsene tilsluttes med 40 mm og hovedledningen med 63 mm HDPE 100.

Kan højden tilpasses?
Ja, med Altech GEO forhøjning kan brønden hæves fra 20 mm op til 500 mm.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeSamlebrønd til jordvarme med manifold
Antal kredse4
Tilslutning kredse40 mm, blå HDPE 100
Hovedledning (RD)63 mm, blå HDPE 100
Udluftning og påfyldning1" indvendigt gevind
FlowmålereIn-line type B: 8–38 dm³/min
Kammer/manifoldHDPE/HDPE100 RC
BrøndbundLukket, sort HDPE 100
ManifoldstrykklassePN10
Trykprøvning16 bar
Brugstemperatur-40…+50 °C
DækselPlast, bæreevne maks. 10 kN
MålØ670 / Ø740 mm, højde 803 mm, rørcentrum 270 mm over bund
Mærke
Varenummer346100504
Vægt34,5 kg
