Beskrivelse

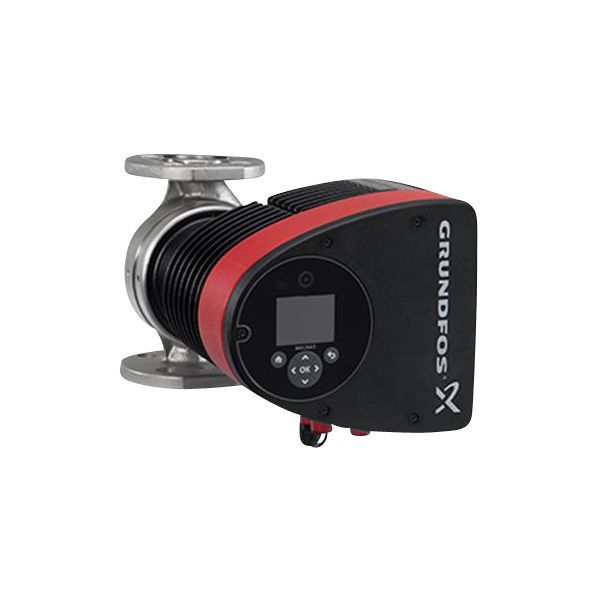

Grundfos MAGNA3 32-120 F N er en elektronisk styret cirkulationspumpe med pumpehus i rustfrit stål. Den tilsluttes med DIN-flanger DN 32 (PN 6/10), har 220 mm mellem flangerne og en maks. løftehøjde på 12 m (120 dm). Netop pumper i rustfrit stål anbefaler Grundfos kraftigt i brugsvandsanlæg, og pumpen er samtidig godkendt til drikkevand efter WRAS og ACS.
Fordele
- Materiale: Pumpehuset er i rustfrit stål, og det er netop den udførelse Grundfos anbefaler kraftigt i brugsvandsanlæg for at undgå korrosion.
- Drikkevand: Pumpen har Grundfos’ drikkevandsgodkendelser WRAS og ACS.
- Elforbrug: AUTOADAPT tilpasser automatisk pumpen til anlæggets aktuelle karakteristik, og Grundfos angiver, at det i mange anlæg mindsker effektforbruget betydeligt.
- Lyd i anlægget: Grundfos angiver, at behovstilpasningen reducerer støjen fra termostatventiler og lignende tilslutningsdele.
- Idriftsættelse: Pumpen starter op i en opsætningsmenu på displayet, og Assist-menuen giver assisteret pumpeopsætning og fejlretning.
- Bygningsstyring: Med et CIM-modul kan pumpen udveksle driftsdata med et CTS- eller SCADA-anlæg, og den har digitale og analoge ind- og udgange.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jordvarme- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller, især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
- Denne udførelse har pumpehus i rustfrit stål – den udførelse Grundfos anbefaler kraftigt i brugsvandsanlæg – og har drikkevandsgodkendelserne WRAS og ACS.
- I Grundfos’ brugsvandsguide er MAGNA3 32-120 F N (VVS-nr. 380981312) angivet til brugsvandscirkulation i skole eller større boligforening med maks. 250 m til fjerneste tappested.
Sådan vælger du
- Denne variant: MAGNA3 32-120 F N, nominelt flow 11,22 m³/h, maks. løftehøjde 120 dm, DIN-flange DN 32, PN 6/10.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion er beregnet til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen tilsluttes med DIN-flanger DN 32 og monteres med pakninger i rørene. Afstanden mellem indløb og udløb er 220 mm.
- Kun til indendørs brug. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som Grundfos fremhæver til de fleste varmeanlæg. Til aircondition- og køleanlæg angiver Grundfos, at AUTOADAPT ikke er egnet.
- Grundfos angiver, at direkte installation i aggressive miljøer skal undgås, fx indendørs svømmebassiner, hvor pumpen er udsat for det omgivende miljø.
- CIM-modul til fieldbus og isoleringsskaller til køleanlæg bestilles separat.
- Medfølger: Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (tilbehør), CIM-modul til fieldbus/CTS (tilbehør), Ekstra temperatursensor til varmeenergimonitor.
Til installatøren
- Reguleringsformer: AUTOADAPT og FLOWADAPT/FLOWLIMIT samt manuelt valgte kurver. Grundfos fremhæver AUTOADAPT til de fleste varmeanlæg, men angiver samtidig, at AUTOADAPT ikke er egnet til aircondition- og køleanlæg.
- Fieldbus: Kobles på CTS- eller SCADA-anlæg via valgfrit CIM-modul; digitale og analoge ind- og udgange. Grundfos GO-appen forbindes trådløst via Bluetooth uden dongle.
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
- Brugsvandsdimensionering: I Grundfos’ brugsvandsguide er MAGNA3 32-120 F N (VVS-nr. 380981312) angivet til skole eller større boligforening med maks. 250 m til fjerneste tappested. Guidens forudsætninger er afsætningsfrie rør, maks. tryktab 100 Pa/m, afkøling 5 °C og maks. 1,0 m/s i rør – dog 0,5 m/s i kobberrør for at undgå støj og turbulenskorrosion.
- Kalk: I brugsvandsanlæg angiver Grundfos krav til vandets hårdhedsgrad og medietemperaturen for at eliminere risikoen for kalkudfældning.
- Svømmebadsvand: Grundfos angiver, at varianter af MAGNA-pumpen i rustfrit stål kan bruges til pumpning af svømmebadsvand inden for bestemte klorid- og klorgrænser. Samtidig skal direkte installation i aggressive miljøer undgås, fx ved indendørs svømmebassiner, hvor pumpen er udsat for det omgivende miljø.
- Placering: Kun til indendørs brug. I køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde er det nødvendigt at montere en opsamlingsbakke.
- Varmeenergimonitor: Kræver en ekstra temperatursensor monteret i fremløbs- eller returløbsledningen, afhængigt af hvor pumpen er monteret.
Se alle tekniske specifikationer →
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder N i navnet?
N står for den udførelse, hvor pumpehuset er i rustfrit stål (EN 1.4308). Det er den udførelse, Grundfos anbefaler kraftigt i brugsvandsanlæg for at undgå korrosion.
Må pumpen bruges til drikkevand?
Pumpen har Grundfos’ drikkevandsgodkendelser WRAS og ACS. Grundfos angiver samtidig, at de lokale regler for pumpehusets materiale skal følges.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 32 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 220 mm, og pumpen monteres med pakninger i rørene.
Skal jeg bruge en app?
Nej. Pumpen indstilles på betjeningspanelet og starter i AUTOADAPT fra fabrikken. Vil du læse driftsdata eller ændre indstillinger fra en smartphone, forbinder Grundfos GO-appen sig trådløst via Bluetooth uden dongle; appen er gratis til iOS og Android.
Hvor varmt må mediet være?
Væsketemperaturen må ligge i området -10…110 °C, og omgivelsestemperaturen må være 0–40 °C.
Hvad følger med?
Pumpen leveres med quickguide og sikkerhedsanvisninger. Isoleringsskaller til køle- og aircondition-anlæg samt CIM-modul bestilles separat.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
