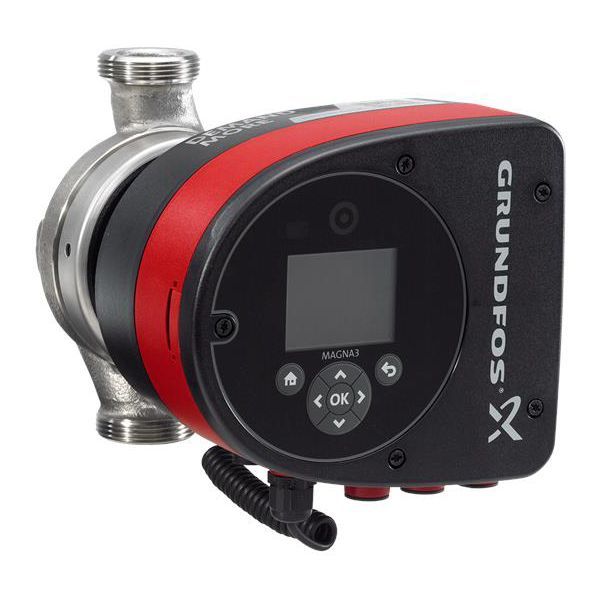

Grundfos MAGNA3 32-80 N 180 cirkulationspumpe, 2” (97924343)

13.206 kr. inkl. moms

Cirkulationspumpe i rustfrit stål til cirkulation af varmt brugsvand i større anlæg. Den tilpasser sig automatisk til anlægget, og den kan kobles på et CTS-anlæg med et ekstra modul.

  • Udskiftning: 180 mm byggelængde og 2″ udvendigt gevind (G 2)
  • Materiale: Pumpehus i rustfrit stål, godkendt til brugsvand (WRAS, ACS, UBA)
  • Løftehøjde: Maks. 8 m
  • Display: Opsætning på pumpens egen skærm (TFT-display), eller via CTS-anlæg med CIM (kommunikationsmodul, tilbehør)
  • Reguleringsformer: Tilpasser sig automatisk til anlægget (AUTOADAPT), eller vælg proportionaltryk, konstanttryk og konstant flow

Levering 1–3 hverdage

Varenummer (SKU): 380796080 Kategori:

Beskrivelse

Grundfos MAGNA3 32-80 N er en cirkulationspumpe med pumpehus i rustfrit stål til recirkulation af varmt brugsvand. Byggelængden er 180 mm, og tilslutningen er 2″ udvendigt gevind (G 2). Pumpen indstilles på sin egen skærm eller fra et CTS-anlæg via et CIM-modul (tilbehør).

Fordele

  • Automatisk tilpasning: AUTOADAPT finder selv den rigtige kurve til anlæggets behov; sætpunktet kan ikke indstilles manuelt i denne reguleringsform.
  • Effektforbrug: Effektoptaget (P1) ligger mellem 9 og 136 W afhængigt af behovet.
  • Fjernstyring og overvågning: Kan kobles på et CTS- eller SRO-anlæg med et ekstra CIM-modul (tilbehør), der monteres i klemkassen.
  • Brugsvandsgodkendt: Pumpehus i rustfrit stål med godkendelserne WRAS, ACS, UBA.
  • Energimåling: Med en ekstra temperaturføler på fremløbs- eller returledningen kan pumpen også vise varmeenergiforbrug.
  • Signaler til overvågning: En digital indgang, en analog indgang til ekstern sensor og to signalrelæer.

Passer den til dit anlæg?

Bruges til

  • Cirkulation af væske i brugsvandsanlæg, varmeanlæg samt aircondition- og køleanlæg; kan også bruges i jordvarme- og solvarmeanlæg.
  • Pumpehuset er i rustfrit stål; i brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion.

Sådan vælger du

  • Denne udgave: MAGNA3 32-80 N, byggelængde 180 mm, tilslutning 2″ udvendigt gevind (G 2).
  • Højere løftehøjde, samme mål: MAGNA3 32-100 N
  • Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.

Montering

  • Tilslutning: 2" udvendigt gevind, type G (ind- og udløb).
  • Monteringen skal udføres af faguddannede installatører. Pumpen er kun til indendørs installation; i køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Tilslutning: 2″ udvendigt gevind (G 2), byggelængde 180 mm, PN 10.
  • I brugsvandsanlæg anbefaler Grundfos pumper i rustfrit stål samt lav vandhårdhed og lav medietemperatur for at eliminere risikoen for kalkudfældning.
  • CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
  • Medfølger: Kvikguide, Sikkerhedsanvisninger.

Sådan virker den

Med reguleringsformen AUTOADAPT finder pumpen selv den proportionaltrykkurve, der passer til anlæggets behov. Funktionerne FLOWLIMIT og FLOWADAPT gør det muligt at regulere den cirkulerede vandmængde, hvilket ifølge Grundfos i nogle tilfælde kan mindske behovet for en pumpeindreguleringsventil.

En integreret sensor måler differenstrykket over pumpen, og en temperatursensor registrerer medietemperaturen. Monteres en separat temperaturføler i fremløbs- eller returløbsledningen, kan MAGNA3 desuden vise anlæggets varmeenergiforbrug; Grundfos oplyser, at værdien ikke kan bruges til fakturering.

Til installatøren
  • Reguleringsformer: AUTOADAPT (fabriksindstilling, sætpunkt kan ikke indstilles manuelt), proportionaltryk, konstanttryk, konstant flow og konstant kurve. FLOWLIMIT begrænser det maksimale cirkulationsflow. FLOWADAPT kombinerer AUTOADAPT og FLOWLIMIT og mindsker behovet for en pumpeindreguleringsventil, men ikke behovet for reguleringsventiler i varmeanlægget.
  • Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
  • Vandkvalitet ved brugsvand: Grundfos anbefaler kraftigt pumper i rustfrit stål for at undgå korrosion samt lav vandhårdhed og lav medietemperatur for at eliminere risikoen for kalkudfældning.
  • Signaler: 1 digital indgang (start/stop), 1 analog indgang til ekstern sensor og 2 signalrelæer. CIM-modul (tilbehør) giver feltbuskommunikation til CTS/SRO.
  • Montage: Kun til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke. Pumpen kan køre med vand-glykol-blandinger med op til 50 % glykol.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad betyder N i navnet?
N angiver, at pumpehuset er i rustfrit stål, som Grundfos bruger til brugsvandsanlæg for at undgå korrosion.

Skal jeg bruge en app eller dongle for at stille pumpen ind?
Nej. Pumpen styres og overvåges på sit eget display. Den kan også forbindes direkte til Grundfos GO-appen via indbygget Bluetooth uden en dongle, eller kobles på et CTS-anlæg med et CIM-modul (tilbehør).

Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 9 og 136 W.

Hvad er byggelængden og tilslutningen?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 2″ udvendigt gevind (G 2) (PN 10).

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulationspumpe, brugsvand (MAGNA3 N)
ModelMAGNA3 32-80 N, model E
Grundfos produktnr.97924343
Tilslutning2" udvendigt gevind (G 2), PN 10
Tilslutning (ind- og udløb)2" udvendigt gevind, type G
Indbygningslængde180 mm
Maks. løftehøjde80 dm
Nominelt flow4,79 m³/h
Maks. hastighed4.050 omdr/min
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0–40 °C
PumpemedieVand (vand-glykol-blanding med op til 50 % glykol)
PumpehusRustfrit stål, EN 1.4308 / ASTM A351-CF8
LøberKomposit
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P19–136 W
Strømforbrug0,09–1,19 A
Energiindeks (EEI)0,18
KapslingsklasseIPX4D, isolationsklasse F
Ekstern styring1 digital indgang (start/stop), 1 analog indgang (ekstern sensor), 2 signalrelæer; CIM-modulplads til feltbus (tilbehør)
TF-klasse110
GodkendelserCE, VDE, EAC, MOROCCO, UKCARCM, UkrSEPRO
DrikkevandsgodkendelserWRAS, ACS, UBA
Nettovægt5,5 kg
Bruttovægt6,18 kg
Mærke
Varenummer380796080
EAN5710626494194
