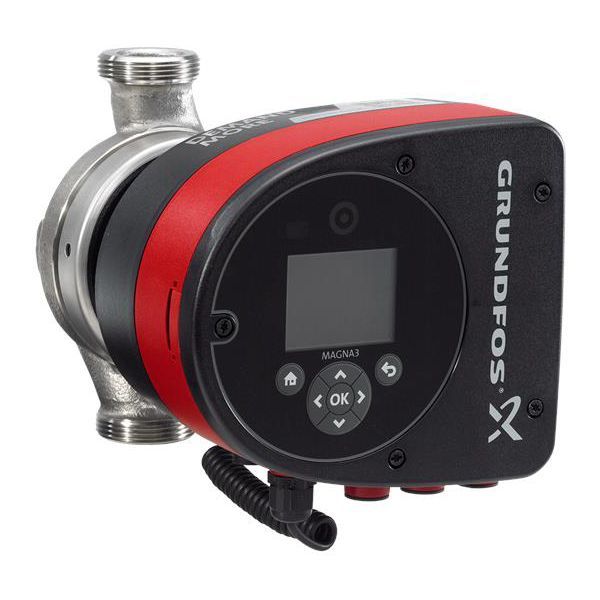

Grundfos MAGNA3 32-100 N 180 cirkulationspumpe, 2” (97924344)

14.639 kr. inkl. moms

Cirkulationspumpe med pumpehus i rustfrit stål til recirkulation af varmt brugsvand i større bygninger.

  • Byggelængde: 180 mm – 2″ udvendigt gevind (G 2)
  • Løftehøjde: Maks. 10 m
  • Materiale: Pumpehus i rustfrit stål, som Grundfos kraftigt anbefaler i brugsvandsanlæg
  • Betjening: Skærm med knapper til opsætning, og plads til et modul til bygningsstyring (CTS)

Levering 1–3 hverdage

Varenummer (SKU): 380796100 Kategori:

Beskrivelse

Grundfos MAGNA3 32-100 N er en cirkulationspumpe med pumpehus i rustfrit stål til recirkulation af varmt brugsvand. Pumpen yder nominelt 5,65 m³/h og har en maksimal løftehøjde på 10 m. Tilslutningen er 2″ udvendigt gevind (G 2) i trykklasse PN 10, og byggelængden er 180 mm. Pumpen har en skærm med knapper til opsætning og kan kobles på et bygningsstyringsanlæg (CTS/SRO) med et valgfrit CIM-modul.

Fordele

  • Automatisk tilpasning: AUTOADAPT finder selv den proportionaltrykkurve, der passer til anlæggets behov.
  • Styring af flow: FLOWADAPT reducerer ifølge Grundfos behovet for en indreguleringsventil, og med FLOWLIMIT begrænser du det maksimale cirkulationsflow.
  • Fjernstyring: Kan kobles på et bygningsstyringsanlæg (CTS/SRO) med et valgfrit CIM-modul i klemkassen.
  • Trådløs betjening: Kommunikerer via Bluetooth med Grundfos GO-appen uden behov for en dongle.
  • Opsætning: Pumpen starter op med en guide på displayet, så reguleringsformen kan sættes direkte på pumpen.
  • Drikkevandsgodkendelser: Grundfos oplyser godkendelserne NSF61 og NSF372 for pumpen.

Passer den til dit anlæg?

Bruges til

  • Recirkulation af varmt brugsvand; Grundfos nævner desuden varmeanlæg, aircondition- og køleanlæg samt jord- og solvarmeanlæg.
  • Denne variant har pumpehus i rustfrit stål, som Grundfos kraftigt anbefaler i brugsvandsanlæg for at undgå korrosion.
  • I Grundfos’ brugsvandsguide er MAGNA3 32-100N (VVS-nr. 380796100) angivet til brugsvandscirkulation i boligforeninger på 800–3.000 m² med maks. 180 m til fjerneste tappested.

Sådan vælger du

  • Denne variant: MAGNA3 32-100 N, nominelt flow 5,65 m³/h, maks. løftehøjde 10 m, gevindtilslutning G 2″, byggelængde 180 mm.
  • MAGNA3 32-80 N – maks. løftehøjde 8 m, 180 mm
  • Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.

Montering

  • Tilslutning: G 2" gevind, type G (ind- og udløb).
  • Tilslutningen er 2″ udvendigt gevind (G 2) i trykklasse PN 10, og afstanden mellem ind- og udløb er 180 mm.
  • Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
  • Pumpen er beregnet til indendørs installation (kun til indendørs brug).
  • Fabriksindstillingen er AUTOADAPT; sætpunktet kan ifølge Grundfos ikke indstilles manuelt i denne reguleringsform.
  • CIM-modul til bygningsstyring bestilles separat.
  • I brugsvandsanlæg anbefaler Grundfos kraftigt vand med en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning.
Til installatøren
  • Skærm: TFT-display med knapper (ikke berøringsskærm). Displayet går i dvale, hvis der ikke trykkes på en knap i 15 minutter, og pumpen starter op med en opsætningsguide på displayet.
  • Indgange/udgange: Digital indgang, analog indgang til ekstern sensor og to signalrelæer til ekstern styring.
  • Reguleringsformer: AUTOADAPT (fabriksindstilling), FLOWLIMIT og FLOWADAPT. AUTOADAPT er en form for proportionaltrykregulering; Grundfos oplyser, at sætpunktet ikke kan indstilles manuelt i AUTOADAPT, og at fabriksindstillingen svarer til ca. 55 % af pumpens maksimale løftehøjde. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT.
  • Placering: Kun til indendørs installation.
  • Vandkvalitet: I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion samt vand med en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning. Pumpens eget væsketemperaturområde er -10…110 °C.
  • Varmeenergimåling: Kræver en ekstra temperaturføler i enten fremløbs- eller returløbsledningen.
  • Installation: Grundfos anbefaler, at den udføres af faguddannede personer.
  • Svømmebadsvand: Grundfos oplyser, at MAGNA-pumper i rustfrit stål kan pumpe svømmebadsvand med klorid (Cl-) ≤ 150 mg/l og frit klor ≤ 1,5 mg/l ved temperaturer ≤ 30 °C, eller klorid ≤ 100 mg/l og frit klor ≤ 1,5 mg/l ved 30 til 40 °C.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.

Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 9 og 171 W.

Hvilket rør passer pumpen til?
Pumpen har 2″ udvendigt gevind (G 2) i trykklasse PN 10, og afstanden mellem ind- og udløb er 180 mm.

Hvorfor er pumpehuset i rustfrit stål?
N-udgaven har pumpehus i rustfrit stål, og Grundfos anbefaler kraftigt pumper i rustfrit stål i brugsvandsanlæg for at undgå korrosion. Grundfos oplyser desuden drikkevandsgodkendelserne NSF61 og NSF372 for pumpen.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulationspumpe, brugsvand (MAGNA3 N)
ModelMAGNA3 32-100 N
VersionE
Grundfos produktnr.97924344
TilslutningGevindtilslutning G 2", PN 10
Tilslutning (ind- og udløb)G 2" gevind, type G
Indbygningslængde180 mm
Maks. løftehøjde10 m (100 dm)
Nominelt flow / løftehøjde5,65 m³/h ved 6,777 m
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0…40 °C
PumpemedieVand
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P19–171 W
Strømforbrug0,09–1,47 A
Maks. hastighed4.530 omdr/min
KapslingsklasseIPX4D, isolationsklasse F
TF-klasse110
Energiindeks (EEI)0,18
PumpehusRustfrit stål (EN 1.4308)
LøberKomposit
DrikkevandsgodkendelserNSF61, NSF372
Nettovægt5,5 kg
Bruttovægt6,2 kg
GodkendelserCE, VDE, EAC, Marokko, UKCA, RCM, UkrSEPRO
Mærke
Varenummer380796100
EAN5710626494200
