Beskrivelse

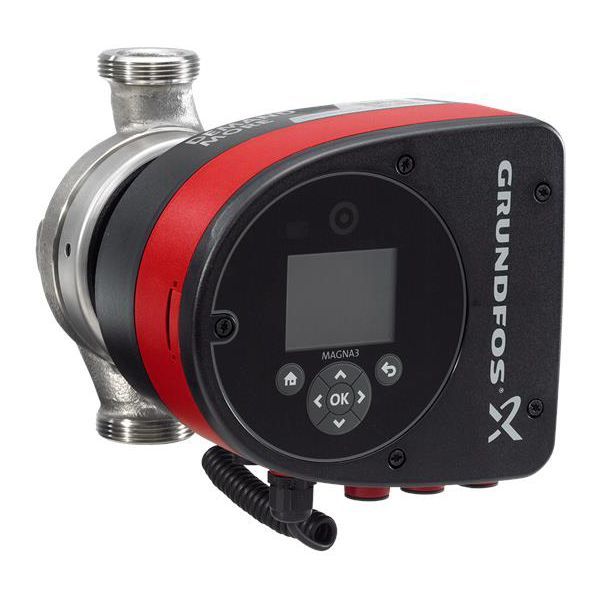

Grundfos MAGNA3 25-60 N er en cirkulationspumpe med pumpehus i rustfrit stål, og i brugsvandsanlæg anbefaler Grundfos kraftigt netop pumper i rustfrit stål for at undgå korrosion. Med AUTOADAPT finder pumpen selv den rette kurve til anlægget, og du følger driften på det indbyggede TFT-display eller i Grundfos GO-appen via Bluetooth. Pumpen har 1 1/2″ udvendigt gevind (G 1 1/2), en byggelængde på 180 mm og en maksimal løftehøjde på 60 dm.
Fordele
- Rustfrit pumpehus: Pumpehuset er i rustfrit stål (EN 1.4308). I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion.
- Drikkevandsgodkendelser: Grundfos oplyser godkendelserne NSF61 og NSF372 for MAGNA3 25-60 N.
- Tilpasser sig selv: AUTOADAPT justerer løbende pumpens kurve efter anlæggets skiftende behov, og sætpunktet skal ikke indstilles manuelt.
- Opkobling til CTS: Med et CIM-modul (tilbehør) i kontrolboksen kan pumpen kobles på et standard-feltbusnetværk og dermed på bygningens CTS- eller SCADA-anlæg.
- Trådløs app-forbindelse: Pumpen kommunikerer med Grundfos GO-appen via Bluetooth uden ekstra dongle, mens driften samtidig kan følges på det indbyggede display.
- Effektforbrug: Pumpen optager mellem 9 og 84 W afhængigt af, hvor meget vand anlægget har brug for.
Passer den til dit anlæg?
Bruges til
- Cirkulation af varmt brugsvand. Grundfos anbefaler kraftigt pumper i rustfrit stål i brugsvandsanlæg for at undgå korrosion.
- Kan også bruges i varme- samt aircondition- og køleanlæg, og ifølge Grundfos til svømmebadsvand inden for bestemte grænser for klorid og frit klor (kun rustfri varianter).
Sådan vælger du
- Denne udgave: MAGNA3 25-60 N, nominelt flow 4,41 m³/h, maks. løftehøjde 60 dm, 1 1/2″ udvendigt gevind (G 1 1/2), byggelængde 180 mm.
- Lavere løftehøjde, samme mål: MAGNA3 25-40 N
- Højere løftehøjde, samme mål: MAGNA3 25-80 N
Montering
- Tilslutning: G 1 1/2" gevind, type G (ind- og udløb). Passende fittings: Unionsæt G 1 1/2" x 1" med muffe (støbejern) til varmeanlæg, Unionsæt G 1 1/2" x 1" med muffe i messing, Pumpeovergang G 1 1/2" x 3/4" med kugleventil, Pumpeovergang G 1 1/2" x 1" med kugleventil.
- Monteres med 1 1/2″ udvendigt gevind (G 1 1/2, PN 10) i begge ender.
- Kun til indendørs installation. I aircondition- og køleanlæg kan der dannes kondens på pumpen, og der kan være behov for en opsamlingsbakke.
- I brugsvandsanlæg anbefaler Grundfos kraftigt en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning. Følg de lokale regler for pumpehusets materiale.
- CIM-modul til feltbusopkobling bestilles separat.
- Medfølger: Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: CIM-modul til feltbusopkobling (tilbehør).
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling uden automatisk natsænkning), proportionaltryk, konstanttryk, FLOWADAPT og FLOWLIMIT. Grundfos anbefaler ikke AUTOADAPT til aircondition- og køleanlæg.
- AUTOADAPT: sætpunktet kan ikke indstilles manuelt. Fabrikspunktet Hset1 svarer til ca. 55 % af pumpens maksimale løftehøjde, hvorefter pumpen selv tilpasser sig anlægget.
- FLOWADAPT/FLOWLIMIT: FLOWLIMIT begrænser det maksimale cirkulationsflow. FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men eliminerer ikke behovet for reguleringsventiler i anlægget.
- Signaler: analog indgang til ekstern sensor, digital indgang til ekstern styring af start/stop og to signalrelæer (fabriksindstillet til hhv. driftsmelding og alarmsignal, kan ændres på betjeningspanelet eller i Grundfos GO).
- Feltbus: et CIM-modul (tilbehør) monteres i kontrolboksen og giver pumpen forbindelse til standard-feltbusnetværk, fx til et CTS- eller SCADA-anlæg.
- Driftsgrænser: væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar (PN 10).
- Vandkvalitet til brugsvand: Grundfos anbefaler kraftigt vand med en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning.
- Svømmebadsvand (kun rustfri varianter): klorid (Cl-) ≤ 150 mg/l og frit klor ≤ 1,5 mg/l ved temperaturer ≤ 30 °C, eller klorid ≤ 100 mg/l og frit klor ≤ 1,5 mg/l ved temperaturer mellem 30 og 40 °C.
- Lukket ventildrift og udluftning: pumpen kan køre mod en lukket ventil i adskillige dage uden at blive beskadiget, og der er intet minimumskrav til flow – men tilgangs- og afgangsventilen må ikke lukkes samtidig. Pumpen er selvudluftende gennem anlægget; anlægget skal udluftes på sit højeste punkt.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 25-40 N – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-80 N – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-100 N – maks. løftehøjde 100 dm, 180 mm
Tilbehør
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Grundfos overgangsstykke med kugleventil 1 1/2x3/4'', Til UP/ALPHA/TP(E) 25315 kr. inkl. moms+
Grundfos pumpeovergang med kugleventil 1 1/2x1''324 kr. inkl. moms+
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvorfor er pumpehuset i rustfrit stål?
Grundfos anbefaler rustfrit stål til brugsvandsanlæg for at undgå korrosion. Denne N-udgave er derfor beregnet til recirkulation af varmt brugsvand og har drikkevandsgodkendelserne NSF61 og NSF372.
Skal jeg bruge en app for at stille pumpen ind?
Nej. Fra fabrikken kører pumpen AUTOADAPT, som tilpasser sig anlægget automatisk. Opkobling til Grundfos GO sker trådløst via Bluetooth uden ekstra dongle, hvis du vil overvåge eller ændre reguleringsform.
Hvor meget strøm bruger den?
Effekten (P1) ligger mellem 9 og 84 W afhængigt af behovet, og energiindekset (EEI) er 0,18.
Kan den kobles på et CTS-anlæg?
Ja, med et CIM-modul, der monteres i kontrolboksen og bestilles separat. Modulet giver pumpen forbindelse til standard-feltbusnetværk.
Hvad er indbygningsmålet og tilslutningen?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 1 1/2″ udvendigt gevind (G 1 1/2, PN 10).
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
- Dokument Grundfos varme- og brugsvandsguide PDF · 305 KB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
