Beskrivelse

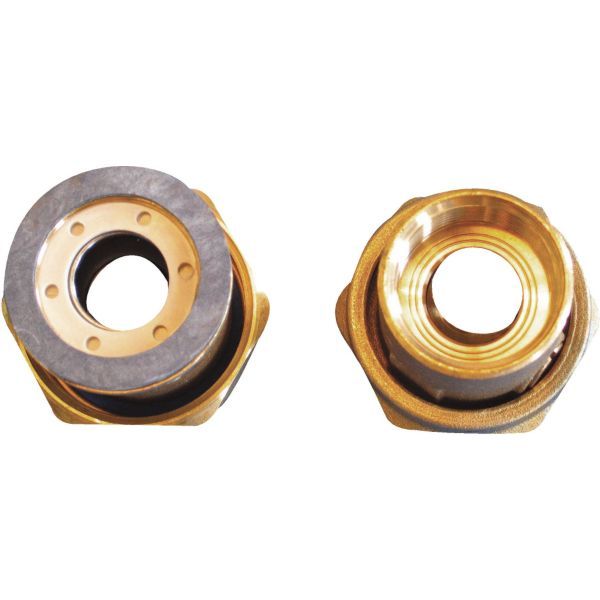

Grundfos overgangsstykke med indbygget kugleventil forbinder en cirkulationspumpe med 1 1/2″ udvendigt gevind (G 1 1/2) til et rør med 1″ indvendigt gevind (Rp 1). Kugleventilen gør det muligt at afspærre ved pumpen. Delen er udført i messing/bronze til PN 10 og passer ifølge Grundfos til UP 25-xx B, ALPHA 25-xx, TP(E) 25(B) og UPE.
Fordele
- Afspærring ved pumpen: Kugleventilen er bygget ind i overgangsstykket, så der ikke skal sidde en separat ventil på den tilslutning.
- Standardgevind: Tilslutningen følger ISO 228/1 og DIN 2999.
- Trykklasse: Grundfos angiver rørtilslutningen til PN 10.
Passer den til dit anlæg?
Bruges til
- Overgang med indbygget kugleventil mellem en cirkulationspumpe med G 1 1/2-tilslutning og et rør med Rp 1-gevind – ifølge Grundfos til UP 25-xx B, ALPHA 25-xx, TP(E) 25(B) og UPE.
Sådan vælger du
- Denne variant: G 1 1/2 × Rp 1.
- Til Rp 3/4-rør: G 1 1/2 × Rp 3/4
- ALPHA2 GO 25-xx har samme G 1 1/2-tilslutning – fx ALPHA2 GO 25-60 180
Montering
- Kugleventilen sidder i selve overgangsstykket, så der kan afspærres ved pumpens tilslutning.
- Monteres mellem pumpens 1 1/2″ udvendige gevind (G 1 1/2) og rørets 1″ indvendige gevind (Rp 1).
Se alle tekniske specifikationer →
Passer til
- Grundfos ALPHA2 GO 25-40 130
- Grundfos ALPHA2 GO 25-60 130
- Grundfos ALPHA2 GO 25-75 130
- Grundfos ALPHA2 GO 25-90 130
- Grundfos ALPHA2 GO 25-40 180
- Grundfos ALPHA2 GO 25-60 180
- Grundfos ALPHA2 GO 25-75 180
- Grundfos ALPHA2 GO 25-90 180
Varianter
Ofte stillede spørgsmål
Hvilke pumper passer overgangsstykket til?
Ifølge Grundfos passer det til UP 25-xx B, ALPHA 25-xx, TP(E) 25(B) og UPE.
Hvilket gevind har overgangsstykket?
G 1 1/2 udvendigt gevind i pumpeenden og Rp 1 indvendigt gevind i rørenden, efter ISO 228/1 og DIN 2999.
Hvorfor har overgangsstykket en kugleventil?
Kugleventilen sidder i selve overgangsstykket, så der kan spærres af ved pumpens tilslutning.
Hvilket materiale og hvilken trykklasse har delen?
Messing/bronze, PN 10.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
