Beskrivelse

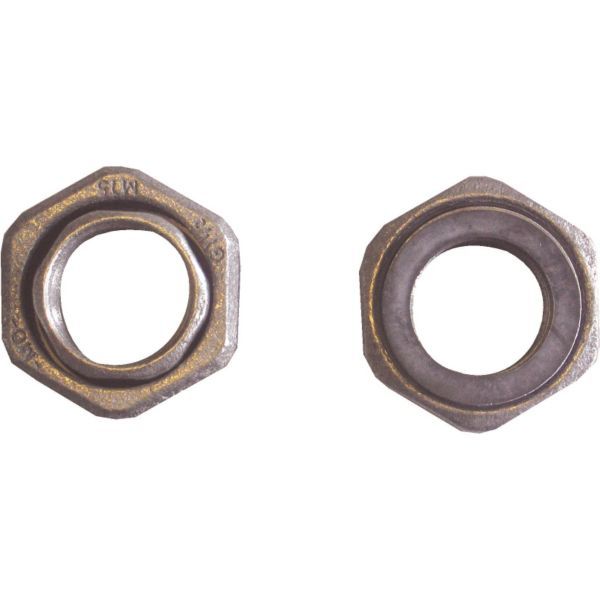

Grundfos unionsæt i støbejern har en 1 1/2″ tilslutning (G 1 1/2) og en 1″ indvendigt gevind, muffe (Rp 1); Grundfos angiver rørtilslutningen som G 1 1/2 / Rp 1 efter ISO 228-1. Ifølge Grundfos passer sættet til ALPHA 25-40/A, 25-60/A, TP(E) 25, UPE 25 og UP 25. Grundfos oplyser maks. driftstryk 25 bar og trykklasse PN 10 for rørtilslutningen.
Fordele
- Pumpeliste: Grundfos angiver, at unionsættet passer til ALPHA 25-40/A, 25-60/A, TP(E) 25, UPE 25 og UP 25.
- Materiale: Støbejern GJMW-400-5 med FZG-overfladebehandling.
- Trykklasse: Grundfos angiver PN 10 for rørtilslutningen.
- Gevindstandard: ISO 228-1.
Passer den til dit anlæg?
Bruges til
- Tilslutning af en Grundfos cirkulationspumpe med gevindtilslutning til rørene.
Sådan vælger du
- Denne variant: Støbejern GJMW-400-5, rørtilslutning G 1 1/2 / Rp 1. Grundfos angiver, at det passer til ALPHA 25-40/A, 25-60/A, TP(E) 25, UPE 25 og UP 25.
- Grundfos unionsæt G1 × G1 1/2 i messing
- Grundfos ALPHA2 GO 25-40 130 – Grundfos angiver tilslutningstype G, 1 1/2″ og PN 10 for pumpen
- Grundfos ALPHA2 GO 25-60 130 – Grundfos angiver tilslutningstype G, 1 1/2″ og PN 10 for pumpen
- Grundfos ALPHA2 GO 25-40 180 – Grundfos angiver tilslutningstype G, 1 1/2″ og PN 10 for pumpen
- Grundfos ALPHA2 GO 25-60 180 – Grundfos angiver tilslutningstype G, 1 1/2″ og PN 10 for pumpen
Montering
- Monteres af VVS-installatør: den ene side er en 1 1/2″ tilslutning (G 1 1/2), den anden et 1″ indvendigt gevind, muffe (Rp 1).
Se alle tekniske specifikationer →
Passer til
- Grundfos ALPHA2 GO 25-40 130
- Grundfos ALPHA2 GO 25-60 130
- Grundfos ALPHA2 GO 25-40 180
- Grundfos ALPHA2 GO 25-60 180
Varianter
Ofte stillede spørgsmål
Hvad er de to tilslutninger på unionsættet?
Grundfos angiver rørtilslutningen som G 1 1/2 / Rp 1 efter ISO 228-1: den ene side er en 1 1/2″ tilslutning (G 1 1/2), den anden et 1″ indvendigt gevind, muffe (Rp 1).
Hvilket driftstryk angiver Grundfos?
Maks. driftstryk er 25 bar, og trykklassen for rørtilslutningen er PN 10.
Hvilke Grundfos-pumper passer unionsættet til?
Ifølge Grundfos passer det til ALPHA 25-40/A, 25-60/A, TP(E) 25, UPE 25 og UP 25.
Hvad er unionsættet lavet af?
Støbejern GJMW-400-5 med FZG-overfladebehandling, ifølge Grundfos.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
