Beskrivelse

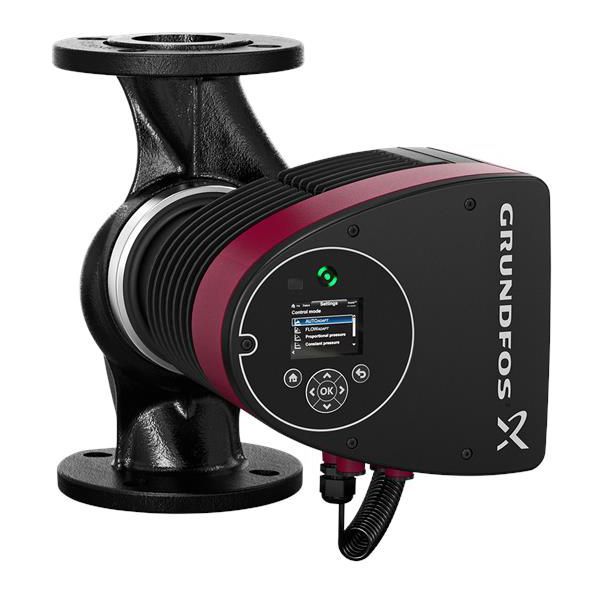

Grundfos MAGNA3 50-180 F er en elektronisk styret cirkulationspumpe til varme-, ventilations- og køleanlæg i større bygninger som hospitaler, institutioner og hoteller. Den kan bruges til opvarmning, køling, aircondition og varmt brugsvand. Pumpen har flangetilslutning DN 50 (PN 6/10) med 280 mm mellem flangerne, og reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv anlægsindstillingen.
Fordele
- Tilpasser sig selv: AUTOADAPT finder en passende proportionaltrykkurve, og FLOWADAPT sætter et maksimalt flow, så pumpen ikke arbejder mod en reguleringsventil.
- Effektforbrug: Grundfos angiver, at behovstilpasningen i mange anlæg mindsker effektforbruget, reducerer støj fra termostatventiler og forbedrer reguleringen.
- Én pumpe til flere formål: Opvarmning, køling, aircondition og varmt brugsvand i samme pumpetype.
- Betjening: Pumpen har en TFT-skærm med en indbygget opsætningsguide, så den kan sættes op uden app eller pc.
- Overvågning: Kan kobles på bygningens styresystem med et CIM-modul (tilbehør) og har digitale og analoge ind- og udgange.
- Pumpehus: Støbejern (EN 1561 EN-GJL-250) til maks. 10 bar og væsketemperaturer op til 110 °C.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller.
Sådan vælger du
- Denne variant: MAGNA3 50-180 F, DIN-flange DN 50, PN 6/10, byggelængde 280 mm.
- MAGNA3 50-120 F – samme flangestørrelse, anden løftehøjde
- MAGNA3 50-150 F – samme flangestørrelse, anden løftehøjde
- Til varmt brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – samt vand med en hårdhedsgrad under 14 °dH og en medietemperatur under 65 °C for at eliminere risikoen for kalkudfældning.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT. Grundfos angiver, at AUTOADAPT er udviklet specielt til varmeanlæg og ikke anbefales til aircondition- og køleanlæg – vælg her en anden reguleringsform.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: Fabriksmonterede isoleringsskaller til varmeanlæg, Quickguide og sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg – bestilles separat, CIM-modul til bygningens styresystem, Returtemperaturføler til varmeenergimåling, Modflanger, bolte og pakninger til rørtilslutningen.
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling), FLOWADAPT/FLOWLIMIT, proportionaltryk, konstanttryk og konstant kurve.
- Driftsgrænser: Maks. driftstryk 10 bar, væsketemperatur -10…110 °C.
- Min. tilløbstryk (for at undgå kavitationsstøj og lejeskader): 0,40 bar ved 25 °C, stigende til 1,70 bar ved 110 °C.
- Lydtryksniveau: Maks. 50 dB(A) målt efter ISO 3745 og ISO 11203, metode Q2.
- Termisk beskyttelse: Motoren har termisk beskyttelse mod langsom overbelastning og blokering (TP 211, IEC 60034-11); pumpen kræver ingen udvendig motorbeskyttelse.
- Klasser: TF-klasse TF110 (EN 60335-2-51), kapslingsklasse IPX4D, isolationsklasse F.
- Montagekrav: Motorakslen skal være vandret, og pilene på pumpehuset viser strømningsretningen.
- Signaler: Fieldbus via valgfrie CIM-moduler (fx BACnet MS/TP, Ethernet) samt digitale og analoge ind- og udgange til overvågning og styring; med en ekstra returtemperaturføler kan pumpen bruges som varmeenergimåler.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 50-120 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 50-150 F – samme flangestørrelse, anden løftehøjde
Tilbehør
Grundfos flangesæt 2''995 kr. inkl. moms+
Grundfos A 50-40 Adaptersæt DN50-PN10 40 mm812 kr. inkl. moms+
Grundfos udligningssæt, DN 50 x 60 mm1.312 kr. inkl. moms+
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad bruges MAGNA3 til?
Til cirkulation i opvarmning, køling, aircondition og varmt brugsvand – især i større bygninger som hospitaler, institutioner og hoteller.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 50 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 280 mm.
Kan pumpen kobles på fieldbus?
Ja. MAGNA3 understøtter fieldbus via valgfrie CIM-moduler og har ind- og udgange til overvågning.
Hvor varmt må mediet være?
Væsketemperaturen må ligge i området -10…110 °C.
Skal jeg bruge en app for at indstille pumpen?
Nej. Pumpen indstilles på sin egen TFT-skærm. Fabriksindstillingen er AUTOADAPT, som Grundfos har udviklet specielt til varmeanlæg; til aircondition- og køleanlæg anbefaler Grundfos en anden reguleringsform.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
