Beskrivelse

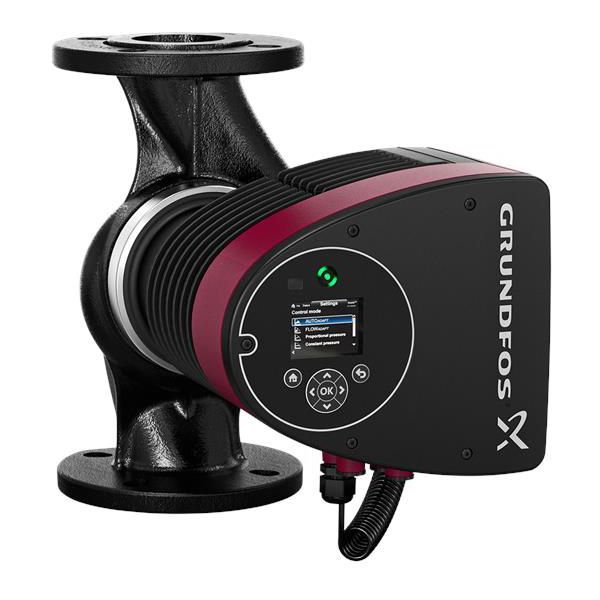

Grundfos MAGNA3 50-150 F er en elektronisk styret cirkulationspumpe til HVAC-anlæg i større bygninger som hospitaler, institutioner og hoteller. Den bruges til opvarmning, køling, aircondition og varmt brugsvand. Pumpen har flangetilslutning DN 50 (PN 6/10), 280 mm mellem flangerne og en maksimal løftehøjde på 15 m (150 dm). Reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv den optimale anlægsindstilling.
Fordele
- Selvregulerende: AUTOADAPT og FLOWADAPT finder selv den rigtige indstilling til anlægget; Grundfos angiver, at behovstilpasningen i mange anlæg mindsker effektforbruget og støjen fra termostatventiler.
- Effektforbrug: Pumpen tilpasser ydelsen til behovet i anlægget – Effekt P1 ligger mellem 22 og 601 W, og energiindekset (EEI) er 0,18.
- Én pumpe, flere formål: Dækker opvarmning, køling, aircondition og varmt brugsvand med samme pumpetype.
- Overblik og styring: TFT-display og applikationsguide gør opsætning enkel, og pumpen kan kobles på fieldbus med et valgfrit CIM-modul til overvågning og styring.
- Energimåling: Med en ekstra temperatursensor i fremløbs- eller returløbsledningen – afhængigt af hvor pumpen er monteret – beregner pumpen anlæggets varmeenergiforbrug. Grundfos angiver, at værdien ikke kan bruges til fakturering.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 50-150 F, nominelt flow 20,27 m³/h, maks. løftehøjde 150 dm, DIN-flange DN 50, PN 6/10.
- Grundfos MAGNA3 50-120 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 50-180 F – samme flangestørrelse, anden løftehøjde
- I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaver) for at undgå korrosion – denne udgave har pumpehus i støbejern.
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger ikke: CIM-modul til fieldbus, Grundfos GO-tilbehør.
Til installatøren
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0…40 °C, maks. driftstryk 10 bar.
- Vandkvalitet: I varme- og køleanlæg skal vandet opfylde gængse normer for vandkvalitet, for eksempel VDI 2035. I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – denne udgave har pumpehus i støbejern – og stiller samtidig krav om brugsvand med en hårdhedsgrad under 14 °dH og en temperatur under 65 °C for at eliminere risikoen for kalkudfældning.
- Reguleringsformer: AUTOADAPT (fabriksindstilling) finder automatisk anlæggets kurve; med FLOWADAPT/FLOWLIMIT sættes et maksimalt flow direkte i pumpen.
- Signaler og fieldbus: Digitale og analoge ind- og udgange samt forberedelse til fieldbus via valgfrit CIM-modul til overvågning og styring fra et CTS-anlæg.
- Montage: Beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Faguddannelse: Grundfos’ monterings- og driftsinstruktion henvender sig til installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.
Se alle tekniske specifikationer →
Varianter
- Grundfos MAGNA3 50-120 F – samme flangestørrelse, anden løftehøjde
- Grundfos MAGNA3 50-180 F – samme flangestørrelse, anden løftehøjde
Tilbehør
Grundfos flangesæt 2''995 kr. inkl. moms+
Grundfos A 50-40 Adaptersæt DN50-PN10 40 mm812 kr. inkl. moms+
Grundfos udligningssæt, DN 50 x 60 mm1.312 kr. inkl. moms+
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad bruges MAGNA3 til?
Til cirkulation i opvarmning, køling, aircondition og varmt brugsvand – især i større bygninger som hospitaler, institutioner og hoteller.
Hvordan tilsluttes pumpen?
Med DIN-flanger DN 50 i trykklasse PN 6/10. Afstanden mellem indløb og udløb er 280 mm.
Kan pumpen kobles på fieldbus?
Ja. MAGNA3 understøtter fieldbus via valgfrie CIM-moduler og har ind- og udgange til overvågning.
Hvor varmt må mediet være?
Væsketemperaturen må ligge mellem -10 og 110 °C, og omgivelsestemperaturen mellem 0 og 40 °C.
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
