Beskrivelse

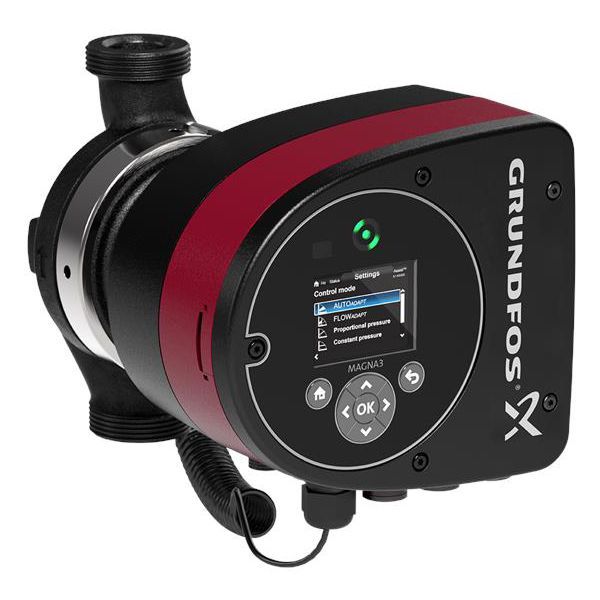

Grundfos MAGNA3 25-80 er en cirkulationspumpe til varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Pumpen har et nominelt flow på 4,5 m³/h og en maksimal løftehøjde på 80 dm. Pumpen har 1 1/2” udvendigt gevind (G 1 1/2) og 180 mm mellem ind- og udløb. Den sættes op på skærmen (TFT-display) eller i Grundfos GO-appen og kan kobles på et CTS- eller SCADA-anlæg med et kommunikationsmodul (CIM), der bestilles separat.
Fordele
- Opsætning på pumpen: Hele opsætningen klares på skærmen (TFT-display) med knapper – der skal ikke bruges pc.
- App uden ekstra udstyr: Pumpen kobler sig direkte på Grundfos GO-appen over Bluetooth, så der ikke er behov for en dongle.
- Selvindstillende: AUTOADAPT finder løbende den proportionaltrykkurve, der passer til anlæggets behov.
- Færre indreguleringsventiler: Grundfos oplyser, at FLOWADAPT reducerer behovet for en pumpeindreguleringsventil – men ikke for strengreguleringsventiler i anlægget.
- Klar til bygningsstyring: Et kommunikationsmodul (CIM) i klemkassen kobler pumpen til et CTS- eller SCADA-anlæg.
- Isolering: Isoleringsskallerne til varmeanlæg er fabriksmonterede, så varmetabet fra pumpehuset er begrænset fra start.
Passer den til dit anlæg?
Bruges til
- Grundfos angiver pumpen til cirkulation af væsker i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg; den kan også bruges i jordvarme- og solvarmeanlæg.
- I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion – denne variant har pumpehus i støbejern.
Sådan vælger du
- Denne variant: MAGNA3 25-80 – nominelt flow 4,5 m³/h, maks. løftehøjde 80 dm, 1 1/2” udvendigt gevind (G 1 1/2), 180 mm mellem ind- og udløb.
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
- Til varmt brugsvand: MAGNA3 25-80 N med pumpehus i rustfrit stål
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Tilslutning: G 1 1/2" gevind, type G (ind- og udløb). Passende fittings: Unionsæt G 1 1/2" x 1" med muffe (støbejern) til varmeanlæg, Unionsæt G 1 1/2" x 1" med muffe i messing, Pumpeovergang G 1 1/2" x 3/4" med kugleventil, Pumpeovergang G 1 1/2" x 1" med kugleventil.
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Tilslutning: 1 1/2” udvendigt gevind (G 1 1/2), PN 10, med 180 mm mellem ind- og udløb.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som Grundfos anbefaler til de fleste varmeanlæg. Til aircondition- og køleanlæg skal der vælges en anden reguleringsform.
- Kommunikationsmodul (CIM) til CTS/SCADA og tilbehør til Grundfos GO bestilles separat.
- Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret), Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat), Kommunikationsmodul (CIM) til CTS/SCADA, MI 301 kommunikationsmodul til Grundfos GO.
Til installatøren
- Reguleringsformer: fabriksindstillingen er AUTOADAPT. Grundfos anbefaler den til de fleste varmeanlæg, men ikke til aircondition- og køleanlæg – vælg her en anden reguleringsform. Sætpunktet kan ikke indstilles manuelt, når pumpen kører i AUTOADAPT.
- FLOWADAPT kombinerer AUTOADAPT og FLOWLIMIT. Grundfos oplyser, at funktionen reducerer behovet for en pumpeindreguleringsventil, men den eliminerer ikke behovet for strengreguleringsventiler.
- Digital indgang: ekstern potentialfri kontakt til styring af start og stop eller tvangsstyret drift på maksimums- eller minimumskurven.
- Analog indgang: 0–10 V eller 4–20 mA til ekstern sensor eller sætpunktspåvirkning. To signalrelæer med potentialfri skiftekontakt er fabriksindstillet til driftsmelding og alarmsignal.
- Varmeenergimonitor: viser anlæggets varmeenergi ud fra den indbyggede flowestimering (typisk nøjagtighed ± 5 % af Qmax, op til 10 % ved drift mod lukket ventil). Grundfos skriver, at værdien ikke kan bruges i forbindelse med fakturering, men er velegnet til optimering for at undgå for høje energiomkostninger. Funktionen kræver en ekstra temperatursensor i fremløbs- eller returledningen.
- Isoleringsskaller til varmeanlæg er fabriksmonterede og fås kun til enkeltpumper; skaller til aircondition- og køleanlæg leveres som tilbehør og bestilles separat.
- Indendørs installation. I køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Brugsvand: pumpehuset på denne variant er støbejern. Grundfos anbefaler kraftigt pumper i rustfrit stål (N-udgaverne) i brugsvandsanlæg for at undgå korrosion.
- Pumpemedier: rene, tyndtflydende, ikke-aggressive og ikke-eksplosive medier uden faste bestanddele, fibre eller mineralolier. Vand-glykol-blandinger med op til 50 % glykol kan pumpes; en blanding af vand og ethylenglykol reducerer flowestimeringens nøjagtighed.
- Maks. hastighed 4.050 omdr/min. Mærkespænding 1 × 230 V, 50/60 Hz. Effekt P1 9–116 W, strømforbrug 0,09–1,02 A.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Grundfos overgangsstykke med kugleventil 1 1/2x3/4'', Til UP/ALPHA/TP(E) 25315 kr. inkl. moms+
Grundfos pumpeovergang med kugleventil 1 1/2x1''324 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles på et CTS-anlæg?
Ja. Et kommunikationsmodul (CIM) monteres i klemkassen og gør det muligt at forbinde pumpen til et eksternt CTS- eller SCADA-anlæg. Modulet er tilbehør og bestilles separat.
Hvilken strømforsyning kræver den?
1 × 230 V, 50/60 Hz. Effekt P1 ligger på 9–116 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 1 1/2” udvendigt gevind (G 1 1/2) i trykklasse PN 10.
Kan den bruges i køleanlæg?
Ja. Grundfos angiver varmeanlæg samt aircondition- og køleanlæg som tilsigtet brug og et væsketemperaturområde på -10…110 °C. I køleanlæg skal du vælge en anden reguleringsform end AUTOADAPT, og isoleringsskaller til køl bestilles separat.
Kræver app-styring en dongle?
Nej. Pumpen opretter direkte Bluetooth-forbindelse til Grundfos GO-appen uden en dongle. MI 301 er et tilbehør til andre kommunikationsbehov.
Kan den bruges til brugsvand?
Pumpehuset på denne variant er støbejern. I brugsvandsanlæg anbefaler Grundfos kraftigt en udgave i rustfrit stål (N-variant) for at undgå korrosion.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
