Beskrivelse

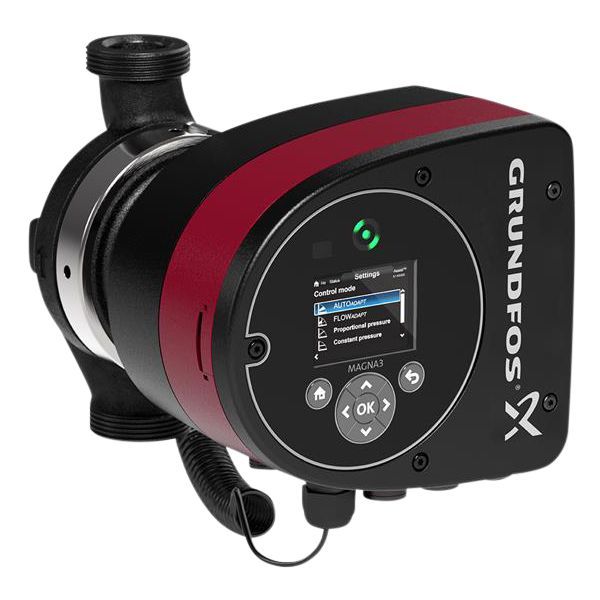

Grundfos MAGNA3 25-60 er en cirkulationspumpe til varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Den maksimale løftehøjde er 6 m (60 dm). Pumpen har gevindtilslutning 1 1/2″ udvendigt gevind (G 1 1/2) og 180 mm mellem ind- og udløb. Den sættes op på skærmen (TFT-display) eller i Grundfos GO-appen og kan kobles på et CTS- eller SCADA-anlæg med et kommunikationsmodul (CIM), der bestilles separat.
Fordele
- Opsætning på pumpen: Hele opsætningen klares på skærmen (TFT-display) med knapper – der skal ikke bruges pc.
- App uden ekstra udstyr: Pumpen kobler sig direkte på Grundfos GO-appen over Bluetooth, så der ikke er behov for en dongle.
- Selvindstillende: AUTOADAPT finder løbende den proportionaltrykkurve, der passer til anlæggets behov – praktisk ved udskiftning, hvor det oprindelige driftspunkt ikke kendes.
- Færre indreguleringsventiler: Grundfos oplyser, at FLOWADAPT reducerer behovet for en pumpeindreguleringsventil – men ikke for reguleringsventilerne i selve varmeanlægget.
- Klar til bygningsstyring: Et kommunikationsmodul (CIM) i klemkassen kobler pumpen til et CTS- eller SCADA-anlæg.
- Varmeenergivisning: Med en ekstra temperatursensor kan pumpen vise anlæggets varmeenergiforbrug – Grundfos skriver, at værdien ikke kan bruges i forbindelse med fakturering.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion – denne variant har pumpehus i støbejern.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
- I Grundfos’ varmeguide er MAGNA3 25-60 angivet til gulvvarme i børnehaver og lignende på 250–500 m².
Sådan vælger du
- Denne variant: MAGNA3 25-60, nominelt flow 4,41 m³/h, maks. løftehøjde 60 dm, gevindtilslutning G 1 1/2″, byggelængde 180 mm.
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- Til varmt brugsvand: MAGNA3 25-60 N med pumpehus i rustfrit stål
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos angiver, at installationen skal udføres af faguddannede personer.
- Tilslutning: 1 1/2″ udvendigt gevind (G 1 1/2), PN 10, med 180 mm mellem ind- og udløb.
- Pumpen er beregnet til indendørs installation (kun til indendørs brug). I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- Kommunikationsmodul (CIM) til feltbus bestilles separat. Grundfos GO virker over Bluetooth uden dongle; MI 301 er kun til andre kommunikationsbehov.
- Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret, kun til enkeltpumper), Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat), Kommunikationsmodul (CIM) til CTS/SCADA, MI 301 kommunikationsmodul til Grundfos GO.
Sådan virker den
Med reguleringsformen AUTOADAPT finder pumpen selv den proportionaltrykkurve, der passer til anlæggets behov. Reguleringsformen FLOWADAPT kombinerer AUTOADAPT og FLOWLIMIT, så flowet holdes under en indtastet grænse.
En integreret sensor beregner trykforskellen mellem pumpens tilgang og afgang, og en temperatursensor i pumpehuset måler medietemperaturen. Monteres en ekstra temperatursensor i fremløbs- eller returledningen, kan MAGNA3 desuden vise anlæggets varmeenergi.
Til installatøren
- Reguleringsform: Fabriksindstillingen AUTOADAPT passer til de fleste varmeanlæg, især ved store tryktab i fordelingsrørene og ved udskiftninger med ukendt driftspunkt. Grundfos anbefaler ikke AUTOADAPT til aircondition- og køleanlæg – vælg her en anden reguleringsform. Sætpunktet kan ikke indstilles manuelt i AUTOADAPT.
- FLOWADAPT: Reducerer behovet for en pumpeindreguleringsventil, men eliminerer ikke behovet for reguleringsventiler i varmeanlægget.
- Signaler: Digital indgang til ekstern styring af start/stop eller tvangsdrift på maks.- eller min.-kurven, analog indgang til ekstern sensor, og to signalrelæer med potentialfri skiftekontakt (driftsmelding og alarm).
- Varmeenergimonitor: Kræver en ekstra temperatursensor i fremløbs- eller returledningen, afhængigt af hvor pumpen er monteret. Den indbyggede flowestimering har en typisk nøjagtighed på ± 5 % af Qmax og op til 10 % af Qmax ved drift mod lukket ventil; Grundfos skriver, at værdien ikke kan bruges i forbindelse med fakturering, men er velegnet til at undgå for høje energiomkostninger.
- Brugsvand: Pumpehuset på denne variant er støbejern. I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion.
- Isoleringsskaller: Skaller til varmeanlæg er fabriksmonterede; skaller til aircondition- og køleanlæg er tilbehør og bestilles separat.
- Montering: Kun til indendørs brug. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Grundfos overgangsstykke med kugleventil 1 1/2x3/4'', Til UP/ALPHA/TP(E) 25315 kr. inkl. moms+
Grundfos pumpeovergang med kugleventil 1 1/2x1''324 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SCADA-anlæg. Det kræver et kommunikationsmodul (CIM), der monteres i klemkassen og bestilles separat.
Hvilken strømforsyning kræver den?
Grundfos oplyser 1 × 230 V, 50/60 Hz, og et optaget effektforbrug (P1) på 9–84 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 1 1/2″ udvendigt gevind (G 1 1/2) i trykklasse PN 10.
Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C og nævner både varme- og køleanlæg, men anbefaler ikke AUTOADAPT til aircondition- og køleanlæg.
Kan pumpen bruges til varmt brugsvand?
I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion. Denne variant har pumpehus i støbejern – til brugsvand findes MAGNA3 25-60 N med pumpehus i rustfrit stål.
Kræver appen Grundfos GO en særlig dongle?
Nej. Pumpen kommunikerer trådløst med Grundfos GO over Bluetooth uden dongle. MI 301 er kun relevant ved andre kommunikationsbehov og fås som tilbehør.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
