Beskrivelse

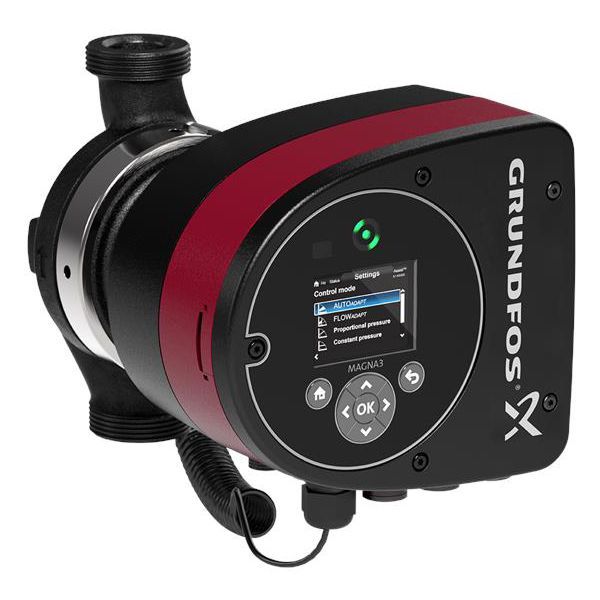

Grundfos MAGNA3 25-100 er en cirkulationspumpe med pumpehus i støbejern til varmeanlæg samt aircondition- og køleanlæg. Pumpen har 1 1/2″ udvendigt gevind (G 1 1/2), en byggelængde på 180 mm og en skærm (TFT-display) til opsætning. Den forbinder trådløst til Grundfos GO-appen via Bluetooth og kan kobles til et CTS- eller SRO-anlæg med et valgfrit CIM-modul.
Fordele
- Tilpasser sig selv: AUTOADAPT justerer løbende pumpens kurve efter anlæggets skiftende varmebehov, og sætpunktet skal ikke indstilles manuelt.
- App-styring: Pumpen kommunikerer med Grundfos GO-appen via Bluetooth uden ekstra dongle, mens driften samtidig kan følges på det indbyggede display.
- Effektforbrug: Pumpen optager mellem 9 og 153 W afhængigt af, hvor meget vand anlægget har brug for.
- Overvågning: Varmeenergimonitoren kan vise anlæggets varmeenergiforbrug, hvis der monteres en ekstra temperaturføler i frem- eller returløbet. Værdien kan ifølge Grundfos ikke bruges til fakturering, men egner sig til driftsoptimering.
- Opkobling til CTS: Med et CIM-modul (tilbehør) i kontrolboksen kan pumpen kobles på et standard-feltbusnetværk og dermed på bygningens CTS- eller SRO-anlæg.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Vand-glykolblandinger med op til 50 % glykol.
Sådan vælger du
- Denne variant: MAGNA3 25-100, nominelt flow 5,43 m³/h, maks. løftehøjde 100 dm, 1 1/2″ udvendigt gevind (G 1 1/2), byggelængde 180 mm.
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
- Til varmt brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion: MAGNA3 25-100 N
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Tilsluttes med 1 1/2″ udvendigt gevind (G 1 1/2) i begge ender og monteres altid med vandret motoraksel.
- Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens, og der skal i visse tilfælde monteres en opsamlingsbakke.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret), Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat som tilbehør).
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling) finder selv en proportionaltrykkurve; sætpunktet kan ikke indstilles manuelt i AUTOADAPT, og pumpen starter på fabrikkens Hset1 (ca. 55 % af maks. løftehøjde). Grundfos anbefaler AUTOADAPT til de fleste varmeanlæg, men ikke til aircondition- og køleanlæg. FLOWLIMIT begrænser det maksimale flow, og FLOWADAPT (AUTOADAPT + FLOWLIMIT) reducerer ifølge Grundfos behovet for en pumpeindreguleringsventil, men ikke behovet for reguleringsventiler i varmeanlægget.
- Driftsgrænser: væsketemperatur -10 til 110 °C, omgivelsestemperatur 0 til 40 °C, maks. driftstryk 10 bar.
- Vandkvalitet: i varmeanlæg skal vandet opfylde gængse standarder for vandkvalitet, fx den tyske VDI 2035-standard. Pumpen kan køre med vand-glykolblandinger op til 50 % glykol.
- Isoleringsskaller: skaller til varmeanlæg er fabriksmonterede (fjernes før installation); skaller til aircondition- og køleanlæg leveres som tilbehør og bestilles separat.
- Signaler: digital indgang (start/stop eller tvangsstyret drift på maksimums- eller minimumskurven), analog indgang (0–10 V eller 4–20 mA) og to signalrelæer med potentialfri skiftekontakt, fabriksindstillet til hhv. driftsmelding og alarmsignal.
- Flerpumpefunktion: kan parres trådløst (GENIair) med en identisk MAGNA3 til alternerende drift, reservedrift eller kaskadedrift.
- Montage: altid med vandret motoraksel og kun til indendørs installation.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 25-40 – maks. løftehøjde 40 dm, 180 mm
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Grundfos overgangsstykke med kugleventil 1 1/2x3/4'', Til UP/ALPHA/TP(E) 25315 kr. inkl. moms+
Grundfos pumpeovergang med kugleventil 1 1/2x1''324 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles til et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der klikkes på pumpen, understøttes de almindelige feltbusstandarder.
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektforbruget (P1) ligger mellem 9 og 153 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 1 1/2″ udvendigt gevind (G 1 1/2, PN 10).
Kan den bruges i et køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C og nævner aircondition- og køleanlæg som anvendelse – men anbefaler ikke AUTOADAPT til den slags anlæg.
Følger isoleringsskaller med?
Ja, til varmeanlæg er de fabriksmonterede. Skal pumpen bruges i et aircondition- eller køleanlæg, bestilles isoleringsskaller til det som tilbehør.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
