Beskrivelse

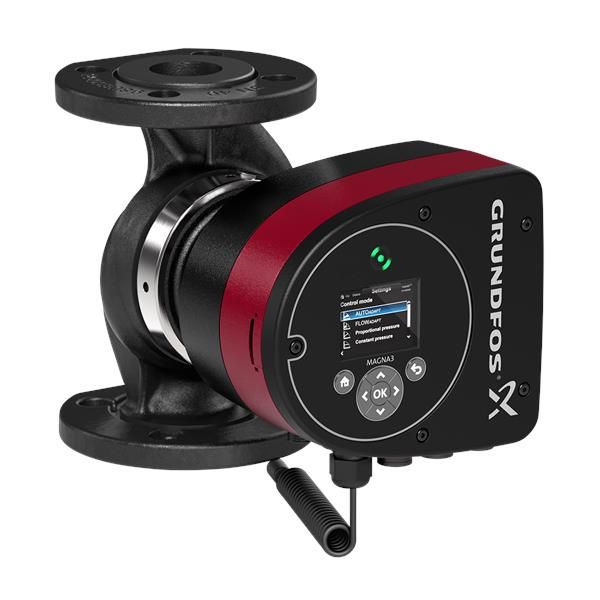

Grundfos MAGNA3 32-80 F er en cirkulationspumpe til varme- og køleanlæg, og Grundfos fremhæver serien til store bygninger som hospitaler, institutioner og hoteller. Med AUTOADAPT finder pumpen selv den rette kurve til anlægget, og du følger driften på det indbyggede TFT-display eller i Grundfos GO-appen via Bluetooth. Pumpen har flangetilslutning DN 32 og en byggelængde på 220 mm, og skal den kobles på et CTS-anlæg, kræver det et CIM-modul, der bestilles separat.
Fordele
- Tilpasser sig selv: AUTOADAPT justerer løbende pumpens kurve efter anlæggets skiftende varmebehov, og sætpunktet skal ikke indstilles manuelt.
- Indreguleringsventil: Med FLOWADAPT sætter du et maksimalt flow direkte i pumpen. Ifølge Grundfos reducerer det behovet for en pumpeindreguleringsventil, men ikke for andre reguleringsventiler i anlægget.
- Opkobling til CTS: Med et CIM-modul (tilbehør) i kontrolboksen kan pumpen kobles på et standard-feltbusnetværk og dermed på bygningens CTS- eller SCADA-anlæg.
- Trådløs app-forbindelse: Pumpen kommunikerer med Grundfos GO-appen via Bluetooth uden ekstra dongle, mens driften samtidig kan følges på det indbyggede display.
- Kan vise varmeenergi: Monteres en ekstra temperaturføler i frem- eller returløbet, beregner pumpen anlæggets varmeenergiforbrug til driftsoptimering. Værdien kan ifølge Grundfos ikke bruges til fakturering.
- Effektforbrug: Pumpen optager mellem 9 og 136 W afhængigt af, hvor meget vand anlægget har brug for.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varme-, brugsvands- og aircondition-/køleanlæg; kan også bruges i jord- og solvarmeanlæg.
- Grundfos fremhæver MAGNA3 til store bygninger som hospitaler, institutioner og hoteller, hvor styring og overvågning af anlægget er vigtig.
Sådan vælger du
- Denne udgave: MAGNA3 32-80 F, nominelt flow 4,79 m³/h, maks. løftehøjde 80 dm, flangetilslutning DN 32, byggelængde 220 mm.
- Højere løftehøjde, samme mål: MAGNA3 32-100 F
- Højere løftehøjde, samme mål: MAGNA3 32-120 F
- Til varmt brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaver) for at undgå korrosion.
Montering
- Monteres med flangetilslutning DN 32 (PN 6/10) i begge ender.
- Isoleringsskaller til varmeanlæg er fabriksmonterede; skaller til aircondition- og køleanlæg bestilles som tilbehør.
- Kun til indendørs installation. I aircondition- og køleanlæg kan der dannes kondens på pumpen, og der kan være behov for en opsamlingsbakke.
- CIM-modul til feltbusopkobling bestilles separat.
- Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret), Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (tilbehør), CIM-modul til feltbusopkobling (tilbehør).
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling uden automatisk natsænkning), proportionaltryk, konstanttryk, FLOWADAPT og FLOWLIMIT. Grundfos anbefaler ikke AUTOADAPT til aircondition- og køleanlæg.
- AUTOADAPT: sætpunktet kan ikke indstilles manuelt. Fabrikspunktet Hset1 svarer til ca. 55 % af pumpens maksimale løftehøjde, hvorefter pumpen selv tilpasser sig anlægget.
- FLOWADAPT/FLOWLIMIT: FLOWLIMIT begrænser det maksimale cirkulationsflow. FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men eliminerer ikke behovet for reguleringsventiler i varmeanlægget.
- Signaler: analog indgang til ekstern sensor, digital indgang til ekstern styring af start/stop og to signalrelæer (fabriksindstillet til hhv. driftsmelding og alarmsignal, kan ændres på betjeningspanelet eller i Grundfos GO).
- Feltbus: et CIM-modul (tilbehør) monteres i kontrolboksen og giver pumpen forbindelse til standard-feltbusnetværk, fx til et CTS- eller SCADA-anlæg.
- Varmeenergimonitor: kræver en ekstra temperaturføler i fremløbs- eller returløbsledningen. Værdien egner sig til driftsoptimering, men ikke til fakturering.
- Driftsgrænser: væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar (PN 6/10).
- Vandkvalitet: i varmeanlæg skal vandet opfylde gængse standarder for vandkvalitet, fx den tyske VDI 2035-standard.
- Medie: velegnet til rene, tyndtflydende, ikke-aggressive og ikke-eksplosive medier. Til brugsvand anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaver) for at undgå korrosion.
- Lukket ventildrift og udluftning: pumpen kan køre mod en lukket ventil i adskillige dage uden at blive beskadiget, og der er intet minimumskrav til flow – men tilgangs- og afgangsventilen må ikke lukkes samtidig. Pumpen er selvudluftende gennem anlægget; anlægget skal udluftes på sit højeste punkt.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen bruges til brugsvand?
Ja, men Grundfos anbefaler kraftigt pumper i rustfrit stål (N-udgaver) til brugsvand for at undgå korrosion. Denne F-udgave har pumpehus i støbejern og er beregnet til varme- og køleanlæg.
Skal jeg bruge en app for at stille pumpen ind?
Nej. Fra fabrikken kører pumpen AUTOADAPT, som tilpasser sig anlægget automatisk. Opkobling til Grundfos GO sker trådløst via Bluetooth uden ekstra dongle, hvis du vil overvåge eller ændre reguleringsform.
Hvor meget strøm bruger den?
Effekten (P1) ligger mellem 9 og 136 W afhængigt af behovet, og energiindekset (EEI) er 0,18.
Kan den kobles på et CTS-anlæg?
Ja, med et CIM-modul, der monteres i kontrolboksen og bestilles separat. Modulet giver pumpen forbindelse til standard-feltbusnetværk.
Hvad er indbygningsmålet og tilslutningen?
Afstanden mellem ind- og udløb er 220 mm, og pumpen har flangetilslutning DN 32 (PN 6/10).
