Beskrivelse

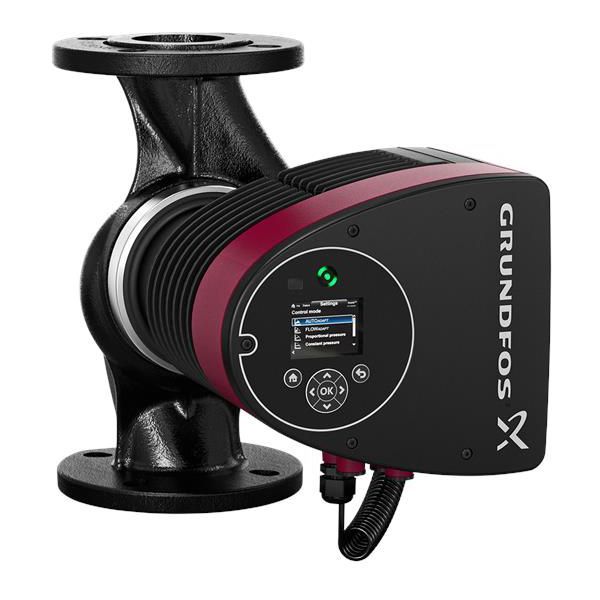

Grundfos MAGNA3 32-120 F er en cirkulationspumpe til varme- og køleanlæg i bl.a. erhvervsejendomme. Pumpen yder nominelt 11,22 m³/h og har en maksimal løftehøjde på 12 m. Den har flangetilslutning DN 32 (PN 6/10) og en byggelængde på 220 mm. Pumpen har en skærm med knapper til opsætning og kan kobles på et bygningsstyringsanlæg (CTS/SRO) med et valgfrit CIM-modul.
Fordele
- Automatisk tilpasning: AUTOADAPT finder selv den proportionaltrykkurve, der passer til anlæggets behov.
- Styring af flow: FLOWADAPT reducerer ifølge Grundfos behovet for en indreguleringsventil, og med FLOWLIMIT begrænser du det maksimale cirkulationsflow.
- Fjernstyring: Kan kobles på et bygningsstyringsanlæg (CTS/SRO) med et valgfrit CIM-modul i klemkassen.
- Trådløs betjening: Kommunikerer via Bluetooth med Grundfos GO-appen uden behov for en dongle.
- Opsætning: Pumpen starter op med en guide på displayet, så reguleringsformen kan sættes direkte på pumpen.
- Væsketemperatur: Pumpen kan køre med væsketemperaturer på -10…110 °C.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
- Grundfos nævner brugsvandsanlæg blandt pumpens anvendelser, men anbefaler kraftigt pumper i rustfrit stål i brugsvandsanlæg for at undgå korrosion – denne variant har pumpehus i støbejern.
- Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.
Sådan vælger du
- Denne variant: MAGNA3 32-120 F, nominelt flow 11,22 m³/h, maks. løftehøjde 12 m, flangetilslutning DN 32, byggelængde 220 mm.
- MAGNA3 32-80 F – maks. løftehøjde 8 m, 220 mm
- MAGNA3 32-100 F – maks. løftehøjde 10 m, 220 mm
- Til varmt brugsvand: MAGNA3 32-120 F N med pumpehus i rustfrit stål
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Pumpen er beregnet til indendørs installation (kun til indendørs brug). I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus bestilles separat.
Til installatøren
- Skærm: TFT-display med knapper (ikke berøringsskærm). Displayet går i dvale, hvis der ikke trykkes på en knap i 15 minutter, og pumpen starter op med en opsætningsguide på displayet.
- Indgange/udgange: Digital indgang, analog indgang til ekstern sensor og to signalrelæer til ekstern styring.
- Reguleringsformer: AUTOADAPT (fabriksindstilling), FLOWLIMIT og FLOWADAPT. AUTOADAPT er en form for proportionaltrykregulering; Grundfos oplyser, at sætpunktet ikke kan indstilles manuelt i AUTOADAPT, og at fabriksindstillingen svarer til ca. 55 % af pumpens maksimale løftehøjde. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT.
- Placering: Kun til indendørs installation. I køleanlæg kan der dannes kondens, og der skal i visse tilfælde monteres en opsamlingsbakke.
- Væske: Vand eller vand-glykolblanding op til 50 % glykol.
- Varmeenergimåling: Kræver en ekstra temperaturføler i enten fremløbs- eller returløbsledningen.
- Installation: Grundfos anbefaler, at den udføres af faguddannede personer.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 15 og 333 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 220 mm, og pumpen har flangetilslutning DN 32 (PN 6/10).
Skal jeg bruge en smartphone eller dongle til Grundfos GO?
Nej. Pumpen har indbygget Bluetooth og kommunikerer med Grundfos GO-appen uden behov for en dongle ifølge Grundfos.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
