Beskrivelse

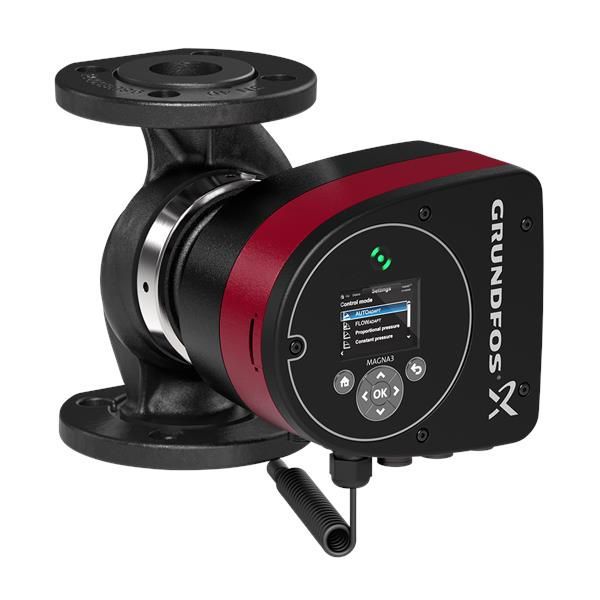

Grundfos MAGNA3 32-100 F er en cirkulationspumpe med pumpehus i støbejern til varme- og køleanlæg. Byggelængden er 220 mm, og tilslutningen er en flange DN 32 (PN 6/10). Pumpen indstilles på sin egen skærm eller fra et CTS-anlæg via et CIM-modul (tilbehør).
Fordele
- Automatisk tilpasning: AUTOADAPT finder selv den rigtige kurve til anlæggets behov; sætpunktet kan ikke indstilles manuelt i denne reguleringsform.
- Effektforbrug: Effektoptaget (P1) ligger mellem 9 og 171 W afhængigt af behovet.
- Fjernstyring og overvågning: Kan kobles på et CTS- eller SRO-anlæg med et ekstra CIM-modul (tilbehør), der monteres i klemkassen.
- Væsketemperatur: Fra -10 til 110 °C, så pumpen kan bruges i både varme- og køleanlæg.
- Energimåling: Med en ekstra temperaturføler på fremløbs- eller returledningen kan pumpen også vise varmeenergiforbrug.
- Signaler til overvågning: En digital indgang, en analog indgang til ekstern sensor og to signalrelæer.
Passer den til dit anlæg?
Bruges til
- Cirkulation af væske i varmeanlæg samt aircondition- og køleanlæg; kan også bruges i brugsvands-, jordvarme- og solvarmeanlæg.
- Pumpehuset er i støbejern; Grundfos anbefaler kraftigt pumper i rustfrit stål (N-udgaverne) til brugsvandsanlæg for at undgå korrosion.
Sådan vælger du
- Denne udgave: MAGNA3 32-100 F, byggelængde 220 mm, flangetilslutning DN 32.
- Lavere løftehøjde, samme mål: MAGNA3 32-80 F
- Højere løftehøjde, samme mål: MAGNA3 32-120 F
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Monteringen skal udføres af faguddannede installatører. Pumpen er kun til indendørs installation; i køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Tilslutning: Flange DN 32, byggelængde 220 mm, PN 6/10.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: Isoleringsskaller, Kvikguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat).
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling, sætpunkt kan ikke indstilles manuelt), proportionaltryk, konstanttryk, konstant flow og konstant kurve. FLOWLIMIT begrænser det maksimale cirkulationsflow. FLOWADAPT kombinerer AUTOADAPT og FLOWLIMIT og mindsker behovet for en pumpeindreguleringsventil, men ikke behovet for reguleringsventiler i varmeanlægget.
- Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0–40 °C, maks. driftstryk 10 bar.
- Signaler: 1 digital indgang (start/stop), 1 analog indgang til ekstern sensor og 2 signalrelæer. CIM-modul (tilbehør) giver feltbuskommunikation til CTS/SRO.
- Montage: Kun til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke. Pumpen kan køre med vand-glykol-blandinger med op til 50 % glykol.
- Brugsvand: Til brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion – denne F-udgave har pumpehus i støbejern.
- Varmeenergimonitor: Funktionen kræver en ekstra temperaturføler monteret i fremløbs- eller returløbsledningen. Grundfos oplyser, at varmeenergiværdien ikke kan bruges i forbindelse med fakturering.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen bruges i et køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C, og pumpen bruges i både varme- og køleanlæg.
Skal jeg bruge en app eller dongle for at stille pumpen ind?
Nej. Pumpen styres og overvåges på sit eget display. Den kan også forbindes direkte til Grundfos GO-appen via indbygget Bluetooth uden en dongle, eller kobles på et CTS-anlæg med et CIM-modul (tilbehør).
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 9 og 171 W.
Hvad er byggelængden og tilslutningen?
Afstanden mellem ind- og udløb er 220 mm, og pumpen har flangetilslutning DN 32 (PN 6/10).
Kan den bruges til varmt brugsvand?
Grundfos anbefaler kraftigt pumper i rustfrit stål (N-udgaverne) til brugsvandsanlæg for at undgå korrosion; denne F-udgave har pumpehus i støbejern.
Dokumentation
- Driftsvejledning Monterings- og driftsinstruktion MAGNA3 model E PDF · 22,8 MB
- Dokument Quick Guide MAGNA3, stikforbundet PDF · 6,0 MB
Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.
