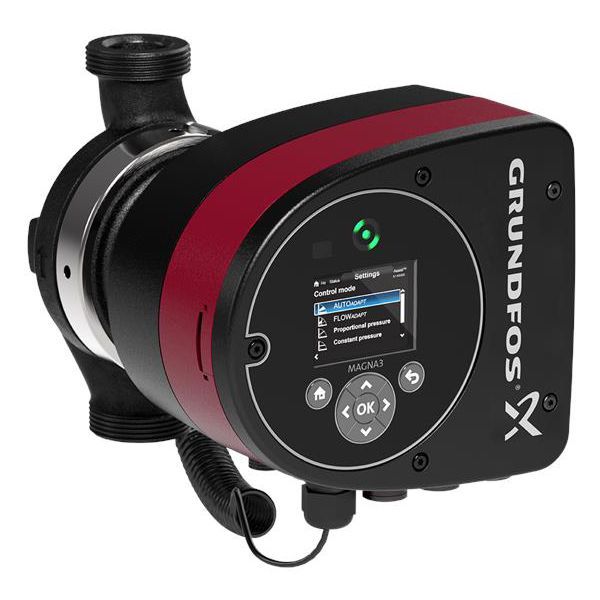

Grundfos MAGNA3 32-40 180 cirkulationspumpe, 2” (97924254)

6.983 kr. inkl. moms

Grundfos’ cirkulationspumpe til varmeanlæg samt aircondition- og køleanlæg. Pumpen finder selv den trykkurve, anlægget har brug for (AUTOADAPT).

  • Ydelse: nominelt flow 4,15 m³/h, maks. løftehøjde 40 dm
  • Indbygningsmål: 180 mm mellem ind- og udløb
  • Betjening: skærm (TFT-display) med knapper og Grundfos GO-appen over Bluetooth
  • Overvågning: plads til et kommunikationsmodul (CIM) til et CTS- eller SCADA-anlæg
  • Medfølger: isoleringsskaller til varmeanlæg er fabriksmonterede

Levering 1–3 hverdage

Varenummer (SKU): 380791040 Kategori:

Beskrivelse

Grundfos MAGNA3 32-40 er en cirkulationspumpe til varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Pumpen har et nominelt flow på 4,15 m³/h og en maksimal løftehøjde på 40 dm. Pumpen har 2” udvendigt gevind (G 2) og 180 mm mellem ind- og udløb. Den sættes op på skærmen (TFT-display) eller i Grundfos GO-appen og kan kobles på et CTS- eller SCADA-anlæg med et kommunikationsmodul (CIM), der bestilles separat.

Fordele

  • Opsætning på pumpen: Hele opsætningen klares på skærmen (TFT-display) med knapper – der skal ikke bruges pc.
  • App uden ekstra udstyr: Pumpen kobler sig direkte på Grundfos GO-appen over Bluetooth, så der ikke er behov for en dongle.
  • Selvindstillende: AUTOADAPT finder løbende den proportionaltrykkurve, der passer til anlæggets behov.
  • Færre indreguleringsventiler: Grundfos oplyser, at FLOWADAPT reducerer behovet for en pumpeindreguleringsventil – men ikke for strengreguleringsventiler i anlægget.
  • Klar til bygningsstyring: Et kommunikationsmodul (CIM) i klemkassen kobler pumpen til et CTS- eller SCADA-anlæg.
  • Isolering: Isoleringsskallerne til varmeanlæg er fabriksmonterede, så varmetabet fra pumpehuset er begrænset fra start.

Passer den til dit anlæg?

Bruges til

  • Grundfos angiver pumpen til cirkulation af væsker i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg; den kan også bruges i jordvarme- og solvarmeanlæg.
  • I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaverne) for at undgå korrosion – denne variant har pumpehus i støbejern.

Sådan vælger du

Montering

  • Tilslutning: G 2" gevind, type G (ind- og udløb).
  • Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.
  • Tilslutning: 2” udvendigt gevind (G 2), PN 10, med 180 mm mellem ind- og udløb.
  • Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Fabriksindstillingen er AUTOADAPT, som Grundfos anbefaler til de fleste varmeanlæg. Til aircondition- og køleanlæg skal der vælges en anden reguleringsform.
  • Kommunikationsmodul (CIM) til CTS/SCADA og tilbehør til Grundfos GO bestilles separat.
  • Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret), Quickguide, Sikkerhedsanvisninger.
  • Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat), Kommunikationsmodul (CIM) til CTS/SCADA, MI 301 kommunikationsmodul til Grundfos GO.
Til installatøren
  • Reguleringsformer: fabriksindstillingen er AUTOADAPT. Grundfos anbefaler den til de fleste varmeanlæg, men ikke til aircondition- og køleanlæg – vælg her en anden reguleringsform. Sætpunktet kan ikke indstilles manuelt, når pumpen kører i AUTOADAPT.
  • FLOWADAPT kombinerer AUTOADAPT og FLOWLIMIT. Grundfos oplyser, at funktionen reducerer behovet for en pumpeindreguleringsventil, men den eliminerer ikke behovet for strengreguleringsventiler.
  • Digital indgang: ekstern potentialfri kontakt til styring af start og stop eller tvangsstyret drift på maksimums- eller minimumskurven.
  • Analog indgang: 0–10 V eller 4–20 mA til ekstern sensor eller sætpunktspåvirkning. To signalrelæer med potentialfri skiftekontakt er fabriksindstillet til driftsmelding og alarmsignal.
  • Varmeenergimonitor: viser anlæggets varmeenergi ud fra den indbyggede flowestimering (typisk nøjagtighed ± 5 % af Qmax, op til 10 % ved drift mod lukket ventil). Grundfos skriver, at værdien ikke kan bruges i forbindelse med fakturering, men er velegnet til optimering for at undgå for høje energiomkostninger. Funktionen kræver en ekstra temperatursensor i fremløbs- eller returledningen.
  • Isoleringsskaller til varmeanlæg er fabriksmonterede og fås kun til enkeltpumper; skaller til aircondition- og køleanlæg leveres som tilbehør og bestilles separat.
  • Indendørs installation. I køleanlæg kan der dannes kondens på pumpens overflade, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Brugsvand: pumpehuset på denne variant er støbejern. Grundfos anbefaler kraftigt pumper i rustfrit stål (N-udgaverne) i brugsvandsanlæg for at undgå korrosion.
  • Pumpemedier: rene, tyndtflydende, ikke-aggressive og ikke-eksplosive medier uden faste bestanddele, fibre eller mineralolier. Vand-glykol-blandinger med op til 50 % glykol kan pumpes; en blanding af vand og ethylenglykol reducerer flowestimeringens nøjagtighed.
  • Maks. hastighed 2.880 omdr/min. Mærkespænding 1 × 230 V, 50/60 Hz. Effekt P1 9–68 W, strømforbrug 0,09–0,61 A.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan pumpen kobles på et CTS-anlæg?
Ja. Et kommunikationsmodul (CIM) monteres i klemkassen og gør det muligt at forbinde pumpen til et eksternt CTS- eller SCADA-anlæg. Modulet er tilbehør og bestilles separat.

Hvilken strømforsyning kræver den?
1 × 230 V, 50/60 Hz. Effekt P1 ligger på 9–68 W.

Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har 2” udvendigt gevind (G 2) i trykklasse PN 10.

Kan den bruges i køleanlæg?
Ja. Grundfos angiver varmeanlæg samt aircondition- og køleanlæg som tilsigtet brug og et væsketemperaturområde på -10…110 °C. I køleanlæg skal du vælge en anden reguleringsform end AUTOADAPT, og isoleringsskaller til køl bestilles separat.

Kræver app-styring en dongle?
Nej. Pumpen opretter direkte Bluetooth-forbindelse til Grundfos GO-appen uden en dongle. MI 301 er et tilbehør til andre kommunikationsbehov.

Kan den bruges til brugsvand?
Pumpehuset på denne variant er støbejern. I brugsvandsanlæg anbefaler Grundfos kraftigt en udgave i rustfrit stål (N-variant) for at undgå korrosion.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulationspumpe (MAGNA3)
ModelMAGNA3 32-40, model E
Grundfos produktnr.97924254
Tilslutning2'' udvendigt gevind, G 2, PN 10
Tilslutning (ind- og udløb)G 2" gevind, type G
Indbygningslængde180 mm (afstand indgang – indgang)
Maks. løftehøjde40 dm
Nominelt flow4,15 m³/h
Maks. hastighed2.880 omdr/min
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0–40 °C
PumpemedieVand; vand-glykol-blandinger med op til 50 % glykol
PumpehusStøbejern, EN 1561 EN-GJL-200 (ASTM A48-200B)
LøberKomposit
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P19–68 W
Strømforbrug0,09–0,61 A
Energiindeks (EEI)0,18
KapslingsklasseIPX4D (IEC 34-5)
IsolationsklasseF (IEC 85)
TF-klasse110
BetjeningTFT-display med knapper; Grundfos GO over Bluetooth uden dongle
KommunikationKommunikationsmodul (CIM) til CTS/SCADA – tilbehør
GodkendelserCE, VDE, EAC, Marokko, UKCA, RCM, UkrSEPRO
Nettovægt5,25 kg
Bruttovægt6,02 kg
Mærke
Varenummer380791040
EAN5710626493296
