Beskrivelse

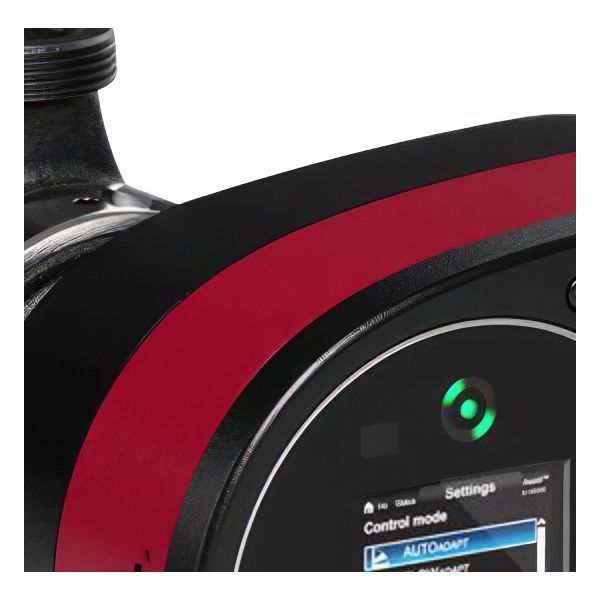

Grundfos MAGNA3 25-40 er en cirkulationspumpe til varme- og køleanlæg. Den nominelle ydelse er 3,71 m³/h ved 2,73 m løftehøjde. Pumpen har 1 1/2″ udvendigt gevind (G 1 1/2) og en byggelængde på 180 mm. Den har en skærm (TFT-display) til opsætning og kommunikerer trådløst med Grundfos GO-appen via Bluetooth uden behov for en dongle; med et valgfrit CIM-modul i klemkassen kan den forbindes til CTS- og SRO-anlæg.
Fordele
- Indstiller sig selv: AUTOADAPT tilpasser løbende reguleringskurven til anlægget og det skiftende behov.
- Mindre behov for indreguleringsventil: FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men fjerner ikke behovet for reguleringsventiler i varmeanlægget.
- Overblik på mobilen: Grundfos GO-appen forbindes via indbygget Bluetooth uden ekstra dongle og kan læse driftsdata som flow, væsketemperatur og energiforbrug samt alarmer og advarsler.
- Flerpumpefunktion: To parallelkoblede enkeltpumper kan køre alternerende drift, reservedrift eller kaskadedrift via den indbyggede trådløse GENIair-forbindelse – stopper driftspumpen på grund af en fejl, starter reservepumpen automatisk.
- Kan vise varmeenergiforbrug: Med en ekstra temperatursensor i frem- eller returledningen viser pumpen anlæggets varmeenergiforbrug – værdien kan ikke bruges til fakturering, men er velegnet til at opdage overforbrug.
- Strømforbrug: Pumpen regulerer selv effektoptaget op og ned efter anlæggets behov – se effektoptag og energiindeks i specifikationerne.
Passer den til dit anlæg?
Bruges til
- Cirkulation i varmeanlæg samt aircondition- og køleanlæg; kan også bruges i jordvarme- og solvarmeanlæg.
- Kan også bruges i brugsvandsanlæg, men her anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – denne udgave har pumpehus i støbejern.
- Grundfos’ varmeguide nævner denne pumpe til 2-strengs radiatoranlæg med CTS-anlæg i børnehaver og lignende bygninger på 250–500 m².
Sådan vælger du
- Denne variant: MAGNA3 25-40, nominelt flow 3,71 m³/h ved 2,73 m, maks. løftehøjde 40 dm, gevindtilslutning G 1 1/2″, byggelængde 180 mm.
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
- Til varmt brugsvand: MAGNA3 25-40 N med pumpehus i rustfrit stål
- Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.
Montering
- Tilslutning: G 1 1/2" gevind, type G (ind- og udløb). Passende fittings: Unionsæt G 1 1/2" x 1" med muffe (støbejern) til varmeanlæg, Unionsæt G 1 1/2" x 1" med muffe i messing, Pumpeovergang G 1 1/2" x 3/4" med kugleventil, Pumpeovergang G 1 1/2" x 1" med kugleventil.
- Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
- Produktet er konstrueret til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
- Tilslutning: 1 1/2″ udvendigt gevind (G 1 1/2), PN 10, byggelængde 180 mm.
- Fabriksindstillingen er AUTOADAPT, som Grundfos anbefaler til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
- CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
- Medfølger: Isoleringsskaller (fabriksmonteret, kun til enkeltpumper i varmeanlæg), Quickguide, Sikkerhedsanvisninger.
- Medfølger ikke: Isoleringsskaller til aircondition- og køleanlæg (bestilles separat), Grundfos GO MI 301-dongle (pumpen har indbygget Bluetooth til Grundfos GO).
Sådan virker den
Med reguleringsformen AUTOADAPT finder pumpen selv den proportionaltrykkurve, der passer til anlæggets behov; fabriksindstillingen Hset1 svarer til ca. 55 % af pumpens maksimale løftehøjde, og sætpunktet kan ikke ændres manuelt i denne reguleringsform. Funktionen FLOWADAPT reducerer behovet for en pumpeindreguleringsventil, men fjerner ikke behovet for reguleringsventiler i varmeanlægget.
En integreret sensor måler differenstrykket over pumpen, og en temperatursensor registrerer medietemperaturen. Monteres en ekstra temperatursensor i fremløbs- eller returledningen, kan MAGNA3 desuden vise anlæggets varmeenergiforbrug.
Til installatøren
- Reguleringsformer: AUTOADAPT (fabriksindstilling; sætpunktet kan ikke ændres manuelt, og starter ved ca. 55 % af maks. løftehøjde), proportionaltryk, konstanttryk, FLOWADAPT, FLOWLIMIT og konstant kurve.
- Flerpumpeanlæg: Ved to parallelkoblede enkeltpumper skal alle pumper være af samme størrelse og type, og hver pumpe kræver en kontraventil forbundet med pumpen.
- Signaler: Digital indgang (start/stop eller tvangsstyring på maksimums-/minimumskurve), analog indgang (0–10 V / 4–20 mA) og to signalrelæer til drifts- og alarmmelding.
- Feltbus: Valgfrit CIM-modul i klemkassen giver forbindelse til CTS/SRO-anlæg.
- Driftsgrænser: Væsketemperatur -10 til 110 °C, omgivelsestemperatur 0 til 40 °C, maks. driftstryk 10 bar.
- Isoleringsskaller: Fabriksmonteret til varmeanlæg (kun enkeltpumper); skaller til aircondition- og køleanlæg er tilbehør og bestilles separat.
- Indendørs brug: Produktet er konstrueret til indendørs installation; i køleanlæg kan der dannes kondens, så en opsamlingsbakke kan være nødvendig.
Se alle tekniske specifikationer →
Varianter
- MAGNA3 25-60 – maks. løftehøjde 60 dm, 180 mm
- MAGNA3 25-80 – maks. løftehøjde 80 dm, 180 mm
- MAGNA3 25-100 – maks. løftehøjde 100 dm, 180 mm
- MAGNA3 25-120 – maks. løftehøjde 120 dm, 180 mm
Tilbehør
Grundfos MODBUS CIM200 Add-on kpl Packed2.904 kr. inkl. moms+
Grundfos GO MI301 Universal dongle3.092 kr. inkl. moms+
Grundfos unionsæt med muffe, G 1 1/2 / Rp 1, støbejern (99672022)122 kr. inkl. moms+
Grundfos unionsæt, G 1 x G 1 1/2, messing (529972)161 kr. inkl. moms+
Grundfos overgangsstykke med kugleventil 1 1/2x3/4'', Til UP/ALPHA/TP(E) 25315 kr. inkl. moms+
Grundfos pumpeovergang med kugleventil 1 1/2x1''324 kr. inkl. moms+
Ofte stillede spørgsmål
Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.
Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 9 og 50 W.
Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 180 mm, og pumpen har gevindtilslutning G 1 1/2″ (PN 10).
Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde på -10 til 110 °C og nævner aircondition- og køleanlæg som tilsigtet brug.
Skal jeg bruge en dongle til Grundfos GO?
Nej. Pumpen kommunikerer trådløst med Grundfos GO-appen via indbygget Bluetooth, uden behov for en dongle.
