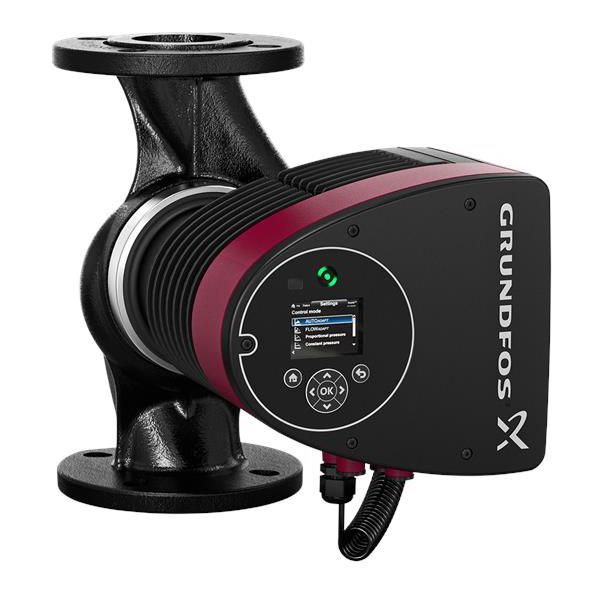

Grundfos MAGNA3 50-60 F 240 cirkulationspumpe, flange DN 50 (97924281)

19.959 kr. inkl. moms

Cirkulationspumpe med farvedisplay til varme- og køleanlæg, forberedt til central styring og overvågning (CTS) med valgfrit feltbusmodul.

  • Tilslutning: Flangetilslutning DN 50.
  • Mål: Byggelængde 240 mm.
  • Løftehøjde: Maks. 6 m.
  • Styring: Farvedisplay til opsætning, forberedt til CTS-anlæg med valgfrit feltbusmodul.
  • Automatisk tilpasning: Finder selv den rette trykkurve og kan begrænse den cirkulerede vandmængde.

Levering 1–3 hverdage

Varenummer (SKU): 380953506 Kategori:

Beskrivelse

Grundfos MAGNA3 50-60 F er en cirkulationspumpe til varme- og køleanlæg, bl.a. i erhvervsejendomme. Grundfos angiver en maks. løftehøjde på 6 m (60 dm), flangetilslutning DN 50 og en byggelængde på 240 mm. Pumpen har farvedisplay til opsætning og kan kobles på CTS- og SRO-anlæg med et valgfrit CIM-modul.

Fordele

  • Regulering: AUTOADAPT finder selv den proportionaltrykkurve, der passer til anlæggets behov.
  • Flowbegrænsning: Pumpen kan selv holde den maksimale vandmængde nede (FLOWLIMIT). Grundfos oplyser, at det reducerer behovet for en pumpeindreguleringsventil, men ikke fjerner behovet for reguleringsventiler i varmeanlægget.
  • Overvågning: Pumpen har en indbygget differenstryk- og temperatursensor. Med en ekstra temperaturføler i frem- eller returløbet kan den også vise varmeenergi.
  • Styring: Tre digitale indgange, to udgangsrelæer og en analog indgang til ekstern sensor giver fleksibel overvågning og styring.
  • Flerpumpedrift: To pumper af samme størrelse og type kan parres trådløst (GENIair) til alternerende drift, reservedrift eller kaskadedrift.

Passer den til dit anlæg?

Bruges til

  • Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
  • Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.

Sådan vælger du

Montering

  • Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
  • Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
  • CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
  • Medfølger ikke: CIM-modul til feltbus (tilkøbes separat), MI 301-dongle til Grundfos GO (tilkøbes separat), Adapter A50-40 (tilkøbes separat).
Til installatøren
  • Reguleringsformer: Fabriksindstillingen er AUTOADAPT, som Grundfos anbefaler til de fleste varmeanlæg; til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT, så her vælges en anden reguleringsform.
  • Driftsgrænser: Væsketemperatur -10 til 110 °C, omgivelsestemperatur 0 til 40 °C, maks. driftstryk 10 bar.
  • Signaler: Tre digitale indgange, to udgangsrelæer, en analog indgang til ekstern sensor samt plads til et valgfrit CIM-modul til feltbus.
  • Flerpumpedrift: Pumpen kan parres trådløst (GENIair) med en anden pumpe af samme størrelse og type til alternerende drift, reservedrift eller kaskadedrift; ved to parallelkoblede enkeltpumper kræver hver pumpe en kontraventil.
  • Varmeenergimonitor: Kræver en ekstra temperatursensor i frem- eller returløbsledningen, afhængigt af hvor pumpen er monteret. Grundfos oplyser, at værdien ikke må bruges til fakturering.
  • Montage: Beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Vandkvalitet/medie: Pumpemedie er vand. Til varmt brugsvand råder Grundfos til pumper i rustfrit stål (N-varianter) for at undgå korrosion.
  • Autorisation: Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan pumpen kobles på et CTS-anlæg?
Ja. MAGNA3 er forberedt til CTS- og SRO-anlæg. Med et valgfrit CIM-modul, der monteres i klemkassen, understøttes de almindelige feltbusstandarder.

Hvilken strømforsyning kræver den?
1 × 230 V ved 50/60 Hz. Effektoptaget ligger mellem 21 og 249 W.

Hvad er indbygningsmålet?
Afstanden mellem ind- og udløb er 240 mm, og pumpen har flangetilslutning DN 50 (PN 6/10).

Kan den bruges i køleanlæg?
Ja. Grundfos angiver et væsketemperaturområde fra -10 til 110 °C og nævner både varme- og køleanlæg som anvendelsesområder.

Dokumentation

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulationspumpe (MAGNA3)
ModelMAGNA3 50-60 F
VersionE
Grundfos produktnr.97924281
TilslutningFlangetilslutning DN 50 (DIN), PN 6/10
Indbygningslængde240 mm
Maks. løftehøjde6 m (60 dm)
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0…40 °C
PumpemedieVand
PumpehusStøbejern (EN 1561 EN-GJL-250, ASTM A48-250B)
LøberKomposit
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P121–249 W
Strømforbrug0,23–1,18 A
Maks. hastighed3.390 omdr/min
KapslingsklasseIPX4D, isolationsklasse F
TF-klasse110
Energiindeks (EEI)0,19
GodkendelserCE, VDE, EAC, Marokko, UKCA, RCM, UkrSEPRO
Nettovægt17,5 kg
Bruttovægt19,7 kg
Mærke
Varenummer380953506
EAN5710626493562
