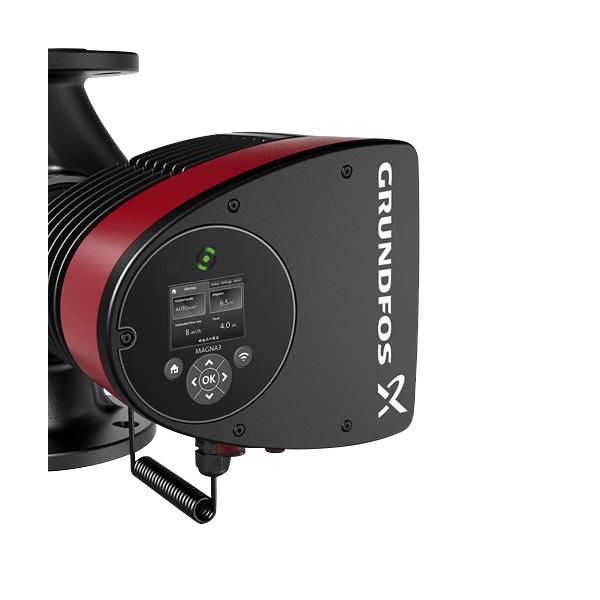

Grundfos MAGNA3 80-60 F 360 cirkulationspumpe, flange DN 80 (97924317)

33.634 kr. inkl. moms

Elektronisk styret cirkulationspumpe til opvarmning, køling, aircondition og varmt brugsvand i større bygninger som hospitaler, institutioner og hoteller.

  • Tilslutning: Flange DN 80
  • Løftehøjde: maks. 60 dm
  • Kapacitet: nominelt flow 24,72 m³/h
  • Styring: AUTOADAPT og FLOWADAPT vælger selv reguleringen
  • Fieldbus-klar: forberedt til CIM-modul til overvågning og styring

Levering 1–3 hverdage

Varenummer (SKU): 380965806 Kategori:

Beskrivelse

Grundfos MAGNA3 80-60 F er en elektronisk styret cirkulationspumpe til HVAC-anlæg i større bygninger som hospitaler, institutioner og hoteller. Den bruges til opvarmning, køling, aircondition og varmt brugsvand. Pumpen har flangetilslutning DN 80 (PN 10), 360 mm mellem flangerne og en maksimal løftehøjde på 6 m (60 dm). Reguleringsformerne AUTOADAPT og FLOWADAPT vælger selv den optimale anlægsindstilling.

Fordele

  • Selvregulerende: AUTOADAPT og FLOWADAPT finder selv den rigtige indstilling til anlægget; Grundfos angiver, at behovstilpasningen i mange anlæg mindsker effektforbruget og støjen fra termostatventiler.
  • Effektforbrug: Pumpen tilpasser ydelsen til behovet i anlægget – Effekt P1 ligger mellem 24 og 521 W, og energiindekset (EEI) er 0,17.
  • Én pumpe, flere formål: Dækker opvarmning, køling, aircondition og varmt brugsvand med samme pumpetype.
  • Overblik og styring: TFT-display og applikationsguide gør opsætning enkel, og pumpen kan kobles på fieldbus med et valgfrit CIM-modul til overvågning og styring.
  • Energimåling: Med en ekstra temperatursensor i fremløbs- eller returløbsledningen – afhængigt af hvor pumpen er monteret – beregner pumpen anlæggets varmeenergiforbrug. Grundfos angiver, at værdien ikke kan bruges til fakturering.

Passer den til dit anlæg?

Bruges til

  • Cirkulation i varmeanlæg, brugsvandsanlæg samt aircondition- og køleanlæg. Grundfos nævner også jord- og solvarmeanlæg.
  • Grundfos fremhæver MAGNA3 til større bygninger som hospitaler, institutioner og hoteller – især hvor pumpen skal styres og overvåges fra et CTS-anlæg.

Sådan vælger du

  • Denne variant: MAGNA3 80-60 F, nominelt flow 24,72 m³/h, maks. løftehøjde 60 dm, DIN-flange DN 80, PN 10.
  • Grundfos MAGNA3 80-120 F – samme flangestørrelse, anden løftehøjde
  • I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål (N-udgaver) for at undgå korrosion – denne udgave har pumpehus i støbejern.
  • Vælg pumpen ud fra anlæggets dimensionerende flow og tryktab – ikke ud fra rørdimensionen alene.

Montering

  • Grundfos’ monterings- og driftsinstruktion henvender sig til professionelle installatører; Grundfos anbefaler, at installationen udføres af faguddannede personer.
  • Pumpen er beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Fabriksindstillingen er AUTOADAPT, som passer til de fleste varmeanlæg. Til aircondition- og køleanlæg anbefaler Grundfos ikke AUTOADAPT – vælg her en anden reguleringsform.
  • CIM-modul til feltbus og Grundfos GO-tilbehør bestilles separat.
  • Medfølger: Isoleringsskaller til varmeanlæg (fabriksmonteret, kun til enkeltpumper).
  • Medfølger ikke: CIM-modul til fieldbus, Grundfos GO-tilbehør, Isoleringsskaller til aircondition- og køleanlæg (tilbehør, bestilles separat).
Til installatøren
  • Driftsgrænser: Væsketemperatur -10…110 °C, omgivelsestemperatur 0…40 °C, maks. driftstryk 10 bar.
  • Vandkvalitet: I varme- og køleanlæg skal vandet opfylde gængse normer for vandkvalitet, for eksempel VDI 2035. I brugsvandsanlæg anbefaler Grundfos kraftigt pumper i rustfrit stål for at undgå korrosion – denne udgave har pumpehus i støbejern – og stiller samtidig krav om brugsvand med en hårdhedsgrad under 14 °dH og en temperatur under 65 °C for at eliminere risikoen for kalkudfældning.
  • Reguleringsformer: AUTOADAPT (fabriksindstilling) finder automatisk anlæggets kurve; med FLOWADAPT/FLOWLIMIT sættes et maksimalt flow direkte i pumpen.
  • Signaler og fieldbus: Digitale og analoge ind- og udgange samt forberedelse til fieldbus via valgfrit CIM-modul til overvågning og styring fra et CTS-anlæg.
  • Montage: Beregnet til indendørs installation. I køleanlæg kan der dannes kondens på pumpen, og i visse tilfælde skal der monteres en opsamlingsbakke.
  • Faguddannelse: Grundfos’ monterings- og driftsinstruktion henvender sig til installatører, og Grundfos anbefaler, at installationen udføres af faguddannede personer.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvad bruges MAGNA3 til?
Til cirkulation i opvarmning, køling, aircondition og varmt brugsvand – især i større bygninger som hospitaler, institutioner og hoteller.

Hvordan tilsluttes pumpen?
Med DIN-flanger DN 80 i trykklasse PN 10. Afstanden mellem indløb og udløb er 360 mm.

Kan pumpen kobles på fieldbus?
Ja. MAGNA3 understøtter fieldbus via valgfrie CIM-moduler og har ind- og udgange til overvågning.

Hvor varmt må mediet være?
Væsketemperaturen må ligge mellem -10 og 110 °C, og omgivelsestemperaturen mellem 0 og 40 °C.

Tekniske data fra producentens officielle materiale (product-selection.grundfos.com). Ret til ændringer forbeholdes.

Specifikationer

TypeElektronisk cirkulationspumpe, flangeudgave
ModelMAGNA3 80-60 F, version E
Grundfos produktnr.97924317
TilslutningDIN-flange DN 80, PN 10
Indbygningslængde360 mm
Maks. løftehøjde6 m (60 dm)
Nominelt flow24,72 m³/h
Maks. driftstryk10 bar
Væsketemperatur-10…110 °C
Omgivelsestemperatur0…40 °C
PumpemedieVand
PumpehusStøbejern (EN 1561 EN-GJL-250, ASTM A48-250B)
LøberKomposit
Mærkespænding1 × 230 V, 50/60 Hz
Effekt P124–521 W
Strømforbrug0,26–2,4 A
Maks. hastighed2580 omdr/min
Energiindeks (EEI)0,17
KapslingsklasseIPX4D, isolationsklasse F
TF-klasse110
GodkendelserCE, VDE, EAC, Marokko, UKCARCM, UkrSEPRO
Nettovægt26,6 kg
Bruttovægt29,4 kg
OprindelseslandTyskland
Mærke
Varenummer380965806
EAN5710626493937
