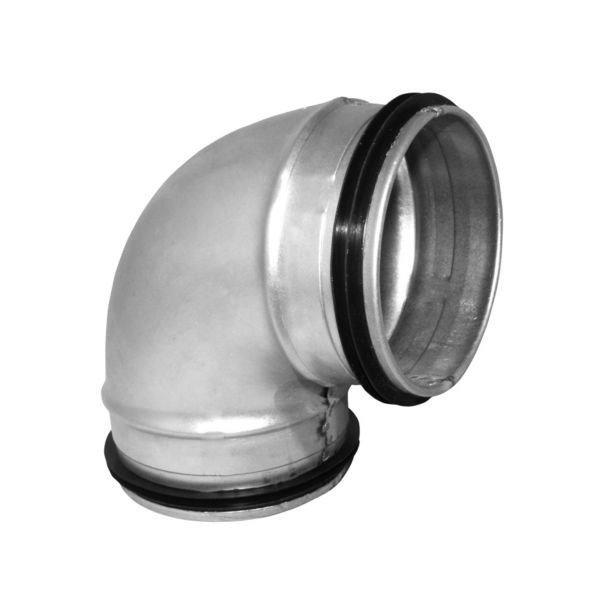

Altech kort bøjning 90°, Ø160 mm, nippel/nippel

153 kr. inkl. moms

Altech kort bøjning 90° laver et retningsskift i en cirkulær ventilationskanal, hvor der er begrænset plads.

  • Dimension: Ø160 mm, nippel/nippel
  • Byggelængde: L 92 mm
  • Udførelse: Presset og sømsvejset, lavet med EPDM-pakning

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 353912175 Kategori:

Beskrivelse

Altech kort bøjning 90° er en presset, sømsvejset bøjning til cirkulære ventilationskanaler i nippel/nippel-udførelse og lavet med EPDM-pakning i samlingen. Denne udgave passer til Ø160 mm kanal og har en byggelængde på 92 mm. Altech angiver bøjningsradius som rm ≈ 0,6 × d1.

Fordele

  • Installationsplads: Altech oplyser, at pressede bøjninger kræver mindre installationsplads.
  • Kanter og samling: Bøjningen er sømsvejset med bud og sikre kanter.
  • Ventilmontering: Ifølge Altech er nippel/nippel-udførelsen “ideel til ventilmonteringsrammer”.

Passer den til dit anlæg?

Bruges til

  • Retningsskift på 90° i cirkulære ventilationskanaler i Ø160 mm, hvor der er begrænset plads.
  • Montering ved ventilmonteringsrammer.

Sådan vælger du

Montering

  • Monteres i cirkulær ventilationskanal i Ø160 mm; byggelængden L er 92 mm.
Til installatøren
  • Tryktab: Altechs produktdatablad viser tryktabet Δpt i Pa som funktion af luftmængden, med en kurve for Ø160 mm.

Varianter

Tilbehør

Ofte stillede spørgsmål

Har bøjningen en pakning i samlingen?
Ja, den er lavet med EPDM-pakning i samlingen, ifølge Altechs produktdatablad.

Hvor meget plads kræver bøjningen i kanalen (byggelængden)?
Byggelængden L er 92 mm, ifølge Altechs produktdatablad.

Hvad er forskellen på nippel/nippel og muffe/nippel?
Altech fører den korte bøjning i to udførelser. Denne er nippel/nippel-udførelsen, som Altech angiver som “ideel til ventilmonteringsrammer”. Samme dimension findes også som muffe/nippel.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeKort bøjning 90°, presset, Nippel/Nippel
DimensionØ160 mm (Ød1 nominel)
Vinkel90°
MaterialeGalvaniseret stål
Pakning / O-ringEPDM, lavet med pakning i samlingen
Bøjningsradiusrm ≈ 0,6 × d1
Længde92 mm
Mål e (målskitse)36 mm
UdførelseSømsvejset, med bud og sikre kanter
OprindelseslandPL - Polen
Mærke
Varenummer353912175
EAN5901829013798
Vægt1,22 kg
