Beskrivelse

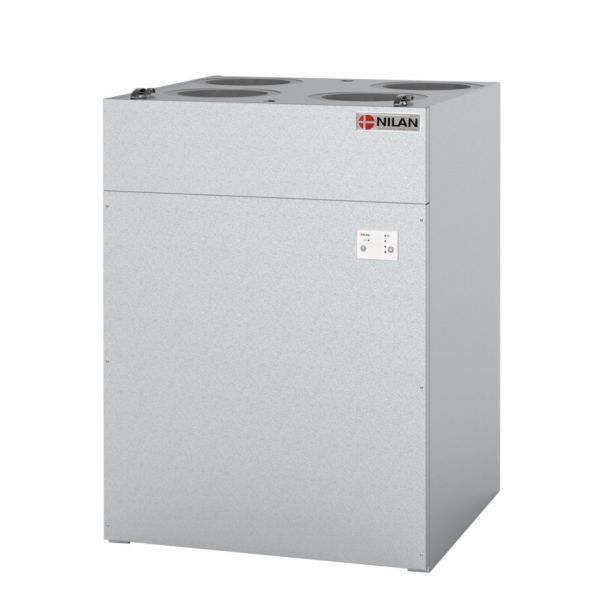

Nilan Comfort 250 Top er et ventilationsaggregat med varmegenvinding og toptilslutning til boliger med et ventilationsbehov på op til 250 m³/h. De kompakte mål gør, at aggregatet kan bygges ind i et 60 cm bredt skab. Varmegenvindingen sker i en modstrømsveksler med temperaturvirkningsgrad 90 % (Ecodesign) og energiklasse A. Denne udgave er venstre model, hvor tilluften sidder i venstre side.
Fordele
- Boost til emhætte: Brugervalg giver ekstra 50 m³/h, i alt 300 m³/h ved 200 Pa eksternt tryktab.
- Kompakt montage: Kan bygges ind i et 60 cm bredt skab, og betjeningspanelet sidder i fronten (kan flyttes ud).
- Energi: Temperaturvirkningsgrad 90 % og energiklasse A, lavt standbyforbrug på 4 W.
- Filter: Standardfilter EcoBlue ISO 16890 Coarse 70% (G4). Ecodesign-databladet oplyser, at der vises en alarm på betjeningspanelet, når filteret skal skiftes.
- App-styring: Kan overvåges og styres fra mobilen med Nilan App, når der tilkøbes en Nilan gateway (LAN eller WiFi).
- Automatisk drift: Fugtstyring, bypass og automatisk afrimning af veksleren justerer ventilationen efter behovet.
Passer den til dit anlæg?
Bruges til
- Boliger med et ventilationsbehov på op til 250 m³/h.
- Installation inde i boligen: aggregatet har toptilslutning, og Nilan angiver et meget lavt lydniveau. De kompakte indbygningsmål gør, at det kan bygges ind i et 60 cm bredt skab.
- Ventilation med varmegenvinding i en modstrømsveksler: den varme udsugningsluft opvarmer den kolde udeluft.
Sådan vælger du
- Denne variant: Comfort 250 Top, venstre, CTS400 – luftmængde 0-250 m³/h.
- Tilluft i højre side: Comfort 250 Top, højre, CTS400
- Med selvregulerende forvarmeflade mod frost i veksleren: Comfort 250 Top Polar, venstre, CTS400
- Samme luftmængde, anden placering: Comfort 250L/R (0-250 m³/h) – placeres oftest i et uudnyttet loftsrum; fronten kan demonteres, så aggregatet kun måler 532 mm i dybden under installationen
- Mindre luftmængde: Comfort CT200 (25-198 m³/h)
- Større luftmængde: Comfort 200 Top (75-308 m³/h)
Montering
- Toptilslutning; kan indbygges i et 60 cm bredt skab, og betjeningspanelet sidder i fronten (kan flyttes ud). Aggregatet har desuden montagebeslag bagpå til vægmontage.
- Kanaltilslutninger Ø160 mm; gateway, Connection box og øvrigt tilbehør bestilles separat.
- Medfølger ikke: Nilan gateway (LAN eller WiFi), Nilan Connection box, Vand-eftervarmeflade, CO2-sensor.
Til installatøren
- Betjening: Med CTS400-panelet indstiller man ventilatortrin, tænder og slukker for aggregatet og ser alarmer. Panelet kan låses, så ventilationstrin ikke kan ændres, og aggregatet ikke kan slukkes. Styring fra mobilen kræver en Nilan gateway (LAN eller WiFi), der kobles på Modbus og på brugerens router.
- Styring: CTS400 har som standard brugervalgsprogrammer, intelligent fugtstyring, bypass (leder luften uden om veksleren, når der ikke er behov for varmegenvinding), temperaturbaseret afrimning af veksleren, temperaturstyring, sommer-/vinterdrift og stop ved lav rumtemperatur. Åben Modbus-kommunikation giver mulighed for tilslutning til eksterne CTS-systemer.
- Tilvalg: CO2- eller VOC-styring, brandautomatik til styring af 1-2 brandspjæld samt el- eller vand-eftervarmeflade er tilbehør. Tilslutning af brandtermostat eller ekstern brandautomatik er standard. Nilan Connection box giver tilslutning til 1-2 brandspjæld, ekstern brandtermostat, brugervalg 1 (fx en emhætte) og Modbus.
- Filterskift: Filtervagt med tidsstyret alarm, fabriksindstillet til 90 dage og indstillelig til 1-360 dage. Ecodesign-databladet oplyser, at der vises en alarm på betjeningspanelet, når filteret skal skiftes. Standardfilter er EcoBlue ISO 16890 Coarse 70% (G4).
- Driftsgrænser: Omgivelsestemperatur -20…40 °C, tæthedsklasse IP31 og lækageklassifikation A1 (EN 13141-7) med maks. intern lækage 0,4 % og maks. ekstern lækage 0,2 %.
- Signaler: Brugervalg 1 og 2 bruges til eksterne potentialfrie styresignaler, fx fra en emhætte. Boostfunktionen (CTS400-trin 5 og 6) giver ekstra 50 m³/h og kan give 300 m³/h ved 200 Pa eksternt tryktab.
- Kondensafløb: PVC Ø20 × 1,5 mm med vandlås. Der er undertryk i ventilationskammeret, så vandlåsen skal forhindre, at der suges luft ind via afløbet. En almindelig vandlås kan udtørre i de varme perioder og skal fyldes op om efteråret; Nilans egen vandlås med bold skal ikke efterfyldes.
- Montagekrav: Aggregatet har toptilslutning og kan bygges ind i et 60 cm bredt skab; betjeningspanelet er indbygget i fronten og kan flyttes ud. Øverst på bagsiden sidder to montagebeslag med huller til vægmontage. Aggregatet skal opstilles i vater, så der er ordentligt afløb fra kondensvandsbakken.
- Service: Nilan anbefaler mindst 60 cm friplads foran aggregatet og fleksible forbindelser til kanalsystemet, så filtre, veksler og ventilator kan skiftes.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Nilan tilslutningsboks (Connection box) til Comfort-ventilationsaggregater1.072 kr. inkl. moms+
Nilan Gateway med APP løsning med LAN incl. 230V netledning - pakket1.136 kr. inkl. moms+
Nilan Gateway med APP løsning med WIFI incl. 230V netledning - pakket1.223 kr. inkl. moms+
Nilan Comfort ventilationsvandlås409 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø160 mm, længde 3 m299 kr. inkl. moms+
Altech kort bøjning 90°, Ø160 mm, muffe/nippel171 kr. inkl. moms+
Altech fleksibel lyddæmper Ø160 mm x 600 mm, 25 mm isolering, polyethylen udvendig347 kr. inkl. moms+
Altech flex forbindelse med spændebånd Ø160 mm177 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad er forskellen på højre og venstre model?
Det angiver, i hvilken side tilluften (indblæsningen) sidder. Nilan viser målskitser for både højre og venstre model.
Kan aggregatet styres fra mobilen?
Ja. Med en Nilan gateway (LAN eller WiFi) kobles til aggregatets Modbus og til routeren, så aggregatet kan styres med Nilan App’en.
Hvad skal man tænke på ved opstillingen?
Nilan anbefaler mindst 60 cm friplads foran aggregatet til service, fleksible forbindelser til kanalsystemet og at aggregatet opstilles i vater, så kondensvandet kan løbe af.
Kan kondensvandet give problemer?
Afløbet skal have en vandlås. En almindelig vandlås kan tørre ud i sommerhalvåret; Nilans egen vandlås (med bold) er lavet til at undgå det.
Dokumentation
- Datablad Ecodesign-datablad PDF · 102 KB
Tekniske data fra producentens officielle materiale (www.nilan.dk). Ret til ændringer forbeholdes.
