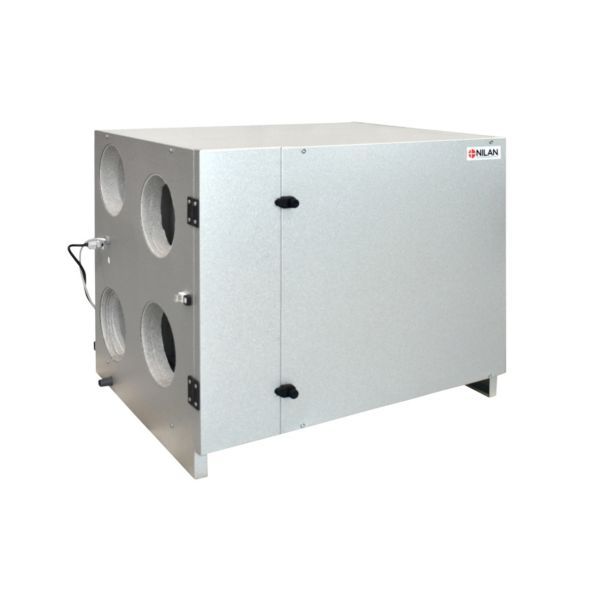

Nilan Comfort 350L CTS602 CTSLight HMI ventilationsaggregat med varmegenvinding

19.465 kr. inkl. moms

Ventilationsaggregat med varmegenvinding i en modstrømsveksler, til renovering og nybyggeri. Venstre model med betjeningspanel (HMI).

  • Luftmængde: Maks. 372 m³/h ved 100 Pa
  • Varmegenvinding: Temperaturvirkningsgrad 85 % (Ecodesign), energimærke A
  • Styring: Betjeningspanel (HMI) med ugeprogram, fugtstyring og automatisk afrimning af veksleren
  • Placering: Til loftrum; fronten kan afmonteres for en lavere monteringsdybde
  • Model: Venstre – tilluft i venstre side

Levering 1–3 hverdage

Varenummer (SKU): 358944376 Kategori:

Beskrivelse

Nilan Comfort 350L er et ventilationsaggregat med varmegenvinding til boliger med et ventilationsbehov på op til 372 m³/h, både ved renovering og i nybyggeri. Det placeres oftest på et uudnyttet loft, og fronten kan tages af, så aggregatet kun måler 532 mm i dybden ved installationen. Denne udgave leveres i venstre model (tilluft i venstre side) med CTS602 Light-styring og HMI-betjeningspanel.

Fordele

  • Mindre dybde ved montagen: Hele fronten kan demonteres, så aggregatet kun måler 532 mm i dybden under installationen.
  • Standbyforbrug: Nilan angiver et standbyforbrug på 3,4 W for aggregatets EC-ventilatorer og styring.
  • Varmen bliver i huset: Modstrømsveksleren bruger den varme udsugningsluft til at opvarme den kolde udeluft, inden den blæses ind i boligen.
  • Appstyring: Nilan oplyser, at ventilationsaggregater kan styres fra en app via en Nilan gateway (tilbehør), og at gatewayen fås til CTS400- eller CTS602-styringen.
  • Brandautomatik: Aggregatet kan leveres med integreret brandautomatik, der kan styre brand- og røgspjæld (tilbehør).
  • Filterskift i tide: Ved behov for filterskift viser styringen en alarm på betjeningspanelet.

Passer den til dit anlæg?

Bruges til

  • Renovering og nybyggeri med et ventilationsbehov på op til 372 m³/h.
  • Placering i et uudnyttet loftsrum, så aggregatet ikke tager skabsplads i bryggerset, og eventuel støj er let at afskærme fra boligen.
  • Ventilation med varmegenvinding i en modstrømsveksler: den varme udsugningsluft opvarmer den kolde udeluft.

Sådan vælger du

Montering

  • Placeres oftest i et uudnyttet loftsrum; fronten kan demonteres, så aggregatet kun måler 532 mm i dybden under installationen.
  • Nilan anbefaler mindst 60 cm friplads foran aggregatet af hensyn til service og vedligehold.
  • Aggregatet skal stå i vater, så kondensvandet kan løbe af, og der skal etableres vandlås på kondensafløbet.
  • Kanaltilslutninger Ø160 mm; gateway, vandlås og øvrigt tilbehør bestilles separat.
  • Medfølger ikke: Nilan gateway til app-løsning, Vandlås til kondensafløbet, CO2-sensor, Vand-eftervarmeflade Ø160, Pollenfilter ISO 16890 ePM1 55% (F7), Vibrationsdæmpere.
Til installatøren
  • Reguleringsformer: CTS602 Light-styring med HMI-betjeningspanel. Nilan oplyser, at styringen leveres med en grundindstilling, der kan tilpasses de driftsmæssige ønsker og krav, og at de tre ugeprogrammer er fabriksindstillet til off.
  • Konstanttrykregulering: Nilan oplyser, at konstanttrykregulering kan installeres på både fralufts- og tilluftssiden med CTS602-styringen – ikke med light-udgaven.
  • Kommunikation: Nilan oplyser, at CTS602-styringen har en åben Modbus RS485-protokol, der kan bruges til eksterne CTS-systemer, fx Schneiders IHC eller KNX.
  • Driftsgrænser: Omgivelsestemperatur -20…+40 °C, maks. optaget effekt 170 W / 0,7 A, standby 3,4 W.
  • Lyd: Lydeffektniveau (LWA) 47 dB(A) ved referencevolumenstrøm 0,073 m³/s (262 m³/h) og referencetrykforskel 50 Pa. Nilan oplyser, at lydeffektniveauet falder med faldende luftmængde og faldende modtryk.
  • SEL og lækage: Specifik eleffekt (SEL) 0,20 W/(m³/h); maks. intern lækage 0,4 %, maks. ekstern lækage 0,2 %.
  • Vandlås: Kondensvandet fra varmegenvindingen løber ud via kondensafløbet, PVC Ø20 × 1,5 mm, der skal have vandlås, så der ikke suges luft ind i aggregatet. Nilan oplyser, at en almindelig vandlås kan udtørre i varme perioder og skal fyldes med vand om efteråret, og at en Nilan vandlås med bold ikke skal efterfyldes.
  • Montage: Mindst 60 cm friplads foran aggregatet af hensyn til service, og fleksible forbindelser til kanalsystemet. Aggregatet er bygget, så det kipper, og underlaget skal være i vater, så kondensvandet løber af.
  • Frostrisiko: Nilan oplyser, at afrimningsfunktionen er temperaturbaseret og automatisk afrimer modstrømsveksleren, hvis der har dannet sig is. Comfort 350 fås også som Polar-version (ikke denne model) med en selvregulerende forvarmeflade, der forhindrer frostdannelse i varmeveksleren.

Tilbehør

Ofte stillede spørgsmål

Hvad er forskellen på højre og venstre model?
Det angiver, i hvilken side tilluften (indblæsningen) sidder. Nilan viser målskitser for både højre og venstre model. Denne udgave er venstre model.

Kan aggregatet styres fra mobilen?
Nilan oplyser, at ventilationsaggregater kan styres fra en app via en gateway, der forbindes til aggregatets Modbus og til internetrouteren. Nilan angiver, at gatewayen fås til CTS400- eller CTS602-styringen; afklar med Nilan, om den kan bruges på denne udgave med CTS602 Light.

Hvad skal man tænke på ved opstillingen?
Nilan anbefaler mindst 60 cm friplads foran aggregatet til service og vedligehold og fleksible forbindelser til kanalsystemet. Aggregatet er designet, så det kipper, og underlaget skal derfor være i vater, for at kondensvandet kan løbe af.

Hvor meget plads kræver det med front af?
Med fronten demonteret måler aggregatet 532 mm i dybden under installationen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.nilan.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeVentilationsaggregat med varmegenvinding (modstrømsveksler) – tovejsventilationsaggregat til bolig
ModelComfort 350L
UdførelseVenstre model (tilluft i venstre side)
StyringCTS602 Light med HMI-betjeningspanel
Luftmængde0–372 m³/h (maksimal volumenstrøm ved 100 Pa)
Temperaturvirkningsgrad85 % (Ecodesign, tør virkningsgrad, EN 13141-7)
EnergimærkeA
Tilført elektrisk effekt til ventilatorer og styring ved maks. volumenstrøm169 W
Lydeffektniveau (LWA)47 dB(A) ved referencevolumenstrøm 0,073 m³/s (262 m³/h) og referencetrykforskel 50 Pa
Specifik eleffekt (SEL)0,20 W/(m³/h)
Centralt behovsstyret regulering0,85
Maks. intern lækage0,4 %
Maks. ekstern lækage0,2 %
LækageklassifikationA1 (EN 13141-7)
Varmetab0,84 W/m²K (EN 1886)
VarmetabsklassifikationT2
Specifikt energiforbrug (SEC), gennemsnitligt klima-40,0 kWh/(m²·år)
Specifikt energiforbrug (SEC), koldt klima-77,6 kWh/(m²·år)
Specifikt energiforbrug (SEC), varmt klima-15,8 kWh/(m²·år)
SEC-klasseA
Årligt elforbrug (AEC)226 kWh/år (100 m²)
Årlig varmebesparelse (AHS), gennemsnitligt klima4.494 kWh (100 m²)
Årlig varmebesparelse (AHS), koldt klima8.792 kWh (100 m²)
Årlig varmebesparelse (AHS), varmt klima2.032 kWh (100 m²)
Type drevTrinløs regulering
VarmegenvindingssystemRekuperatur (modstrømsveksler)
FilteralarmsignalAlarm på betjeningspanelet ved behov for filterskift
Omgivelsestemperatur-20…+40 °C
Forsyningsspænding230 V, 50/60 Hz
Maks. optaget effekt170 W / 0,7 A
Standby3,4 W
KapslingsklasseIP31
KabinetAluzink stålplade
VarmevekslerModstrømsveksler i polyethylenterephthalat (PET)
VentilatorEC, omdrejningskonstante
FilterklasseEcoBlue ISO 16890 Coarse 70% (G4)
KanaltilslutningerØ160 mm
KondensafløbPVC Ø20 × 1,5 mm
Mål724 × 566 × 621 mm (b × d × h)
Nettovægt29 kg
Mærke
Varenummer358944376
