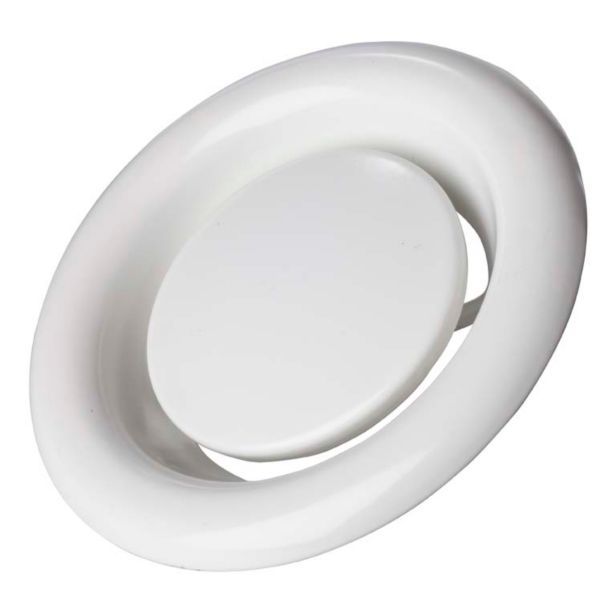

Øland Udsugningsventil KK-125

65 kr. inkl. moms

Øland KK-125-3 er en udsugningsventil, hvor luftmængden indreguleres ved at dreje centerkeglen.

  • Størrelse: Ø125 mm kanal
  • Ramme: Leveres uden ramme – montageramme KUR eller KKT bestilles separat
  • Materiale: Malet, galvaniseret stålplade

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358421126 Kategori:

Beskrivelse

Øland KK-125-3 er en udsugningsventil i malet, galvaniseret stålplade til Ø125 mm kanal. Luftmængden indreguleres ved at dreje centerkeglen, som låses med en møtrik. Ventilen leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Fordele

  • Indregulering: Luftmængden sættes ved at dreje centerkeglen, som derefter låses med en møtrik.
  • Pakning: Ventilhuset er forsynet med en pakning af skumplast.
  • Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade, og KKT har en gummitætningsring; rammen bestilles separat.
  • Andre udførelser: Øland angiver, at andre farver kan leveres mod tillæg, og at ventilen også kan leveres i rustfrit AISI 304.

Passer den til dit anlæg?

Bruges til

  • Udsugning af luft fra rum via en Ø125 mm kanal.

Sådan vælger du

Montering

  • Monteres i en separat montageramme (KUR eller KKT), der skrues eller nittes til kanalen; ventilen fastgøres til rammen med en drejende bevægelse, så bajonetten griber i rammens spor.
  • Luftmængden indstilles ved at dreje centerkeglen; målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Medfølger ikke: Montageramme (KUR eller KKT).
Til installatøren
  • Indregulering: Centerkeglen justerer spaltebredden S (mm); luftmængden findes af qv = k × √Δpm, hvor k følger indstillingsmålet b. Målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Montage: Montagerammen KUR eller KKT monteres først på tilslutningskanalen med pladeskruer eller popnitter; derefter fastgøres ventilen med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der en montageramme med?
Nej. Øland KK-125-3 leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Hvordan reguleres luftmængden?
Ved at dreje centerkeglen til den ønskede position, som derefter låses fast med en møtrik.

Har ventilen en pakning?
Ja, ventilhuset har en skumplastpakning.

Hvad vejer ventilen?
0,23 kg uden montageramme.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeUdsugningsventil KK
ModelKK-125-3
Producentens varenr.KK-125
DimensionØ125 mm
TilslutningBajonet i montageramme KUR eller KKT
MaterialeMalet, galvaniseret stålplade
PakningSkumplast i ventilhuset
MålØB 99 mm, C 46 mm, ØF 122,5 mm
Lyddæmpning kanal til rum (63–8000 Hz)Justering -17: 20 · 19 · 13 · 10 · 7 · 7 · 11 · 14 dB · Justering 0: 18 · 16 · 10 · 6 · 4 · 4 · 5 · 8 dB · Justering 9: 19 · 16 · 9 · 6 · 3 · 3 · 5 · 7 dB
Korrektion af lydniveau Kokt (125–8000 Hz)-6 · 0 · 0 · -3 · 0 · -13 · -25 dB
k-faktor ved indstillingsmål b (-17 · -15 · -12 · -9 · -6 · -3 · 0 · 3 · 6 · 9)0,7 · 1,1 · 1,5 · 2 · 2,5 · 2,9 · 3,4 · 3,9 · 4,3 · 4,8
MontagerammeKUR eller KKT, bestilles separat
Nettovægt0,23 kg
FabrikantFläkt Group
OprindelseslandFinland (FI)
Mærke
Varenummer358421126
EAN5706703262671
