Beskrivelse

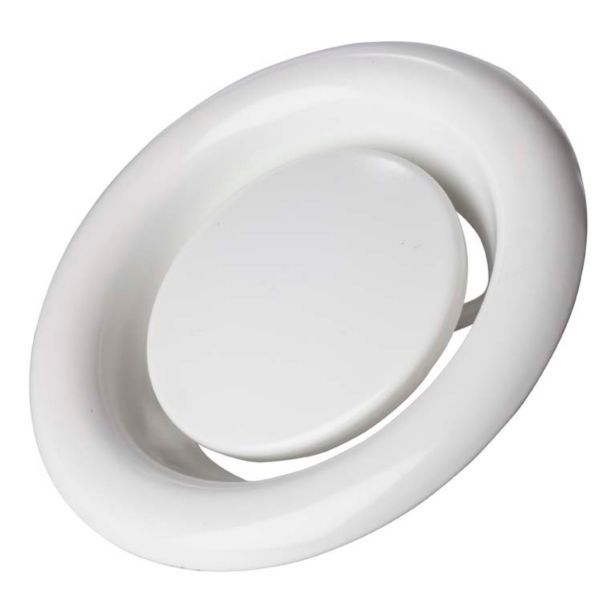

Øland KK-200 er en udsugningsventil i lakeret stålplade til en Ø200 mm tilslutningskanal. Indreguleringen sker ved at dreje centerkeglen, som justerer spaltebredden S; keglen låses med en møtrik. Ventilen fastgøres med en drejende bevægelse, så dens bajonet griber ind i sporene i montagerammen.
Fordele
- Indstillelig luftmængde: Centerkeglen justerer spaltebredden S, så luftmængden kan indreguleres.
- Måling: Øland angiver, at målingen af luftmængden sker ved en trykdifferensmåling med en separat måleslange.
- Bajonetmontering: Ventilen fastgøres med en drejende bevægelse, så bajonetten griber ind i sporene i montagerammen.
- Også i rustfri: Øland angiver, at ventilen også kan leveres i rustfrit AISI 304.
Passer den til dit anlæg?
Bruges til
- Udsugning fra rum via en Ø200 mm tilslutningskanal.
Sådan vælger du
- Denne variant: Ø200.
- Ø160: KK-160
- Ø125: KK-125
- Ø100: KK-100
Montering
- Øland angiver, at montagerammen KUR eller KKT monteres på tilslutningskanalen med pladeskruer eller popnitter, hvorefter ventilen fastgøres med en drejende bevægelse, så dens bajonet griber ind i sporene i montagerammen.
- Medfølger ikke: Montageramme, fx KUR-200 eller KKT-200 (bestilles separat).
Til installatøren
- Indregulering: Øland angiver for størrelse 200 indstillingsmålet »b« i trinnene -25, -20, -15, -10, -5, 0, 10 og 20 med k-faktorerne 1,4, 2,5, 3,7, 4,9, 6,1, 7,3, 9,8 og 12,5.
- Måling: Målingen af luftmængden sker ved en trykdifferensmåling med en separat måleslange (Øland).
- Mål: Øland angiver ØA 248 mm, ØB 157 mm, C 63 mm og ØF 197,5 mm for størrelse 200.
- Montagerammer: KUR og KKT er fremstillet af galvaniseret stålplade; KKT er forsynet med en gummitætningsring.
- Rustfri udgave: Øland angiver, at ventilen også kan leveres i rustfrit AISI 304.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Øland Løs ventilramme KUR-20031 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan reguleres luftmængden?
Ved at dreje centerkeglen, som justerer spaltebredden S; keglen låses med en møtrik.
Hvordan måles luftmængden?
Øland angiver, at målingen sker ved en trykdifferensmåling med en separat måleslange.
Skal jeg bruge en ramme til montering?
Ja. Ventilen drejes fast i en montageramme KUR eller KKT, som bestilles separat.
Findes ventilen i rustfrit stål?
Øland angiver, at ventilen også kan leveres i rustfrit AISI 304.
Dokumentation
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
