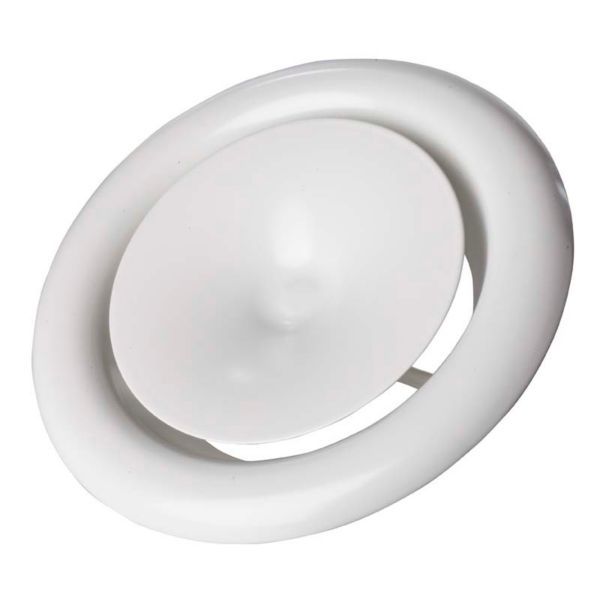

Øland Indblæsningsventil KE-125-3 uden ramme

67 kr. inkl. moms

Øland KE-125-3 er en indblæsningsventil, hvor luftmængden indreguleres ved at dreje centerkeglen.

  • Størrelse: Ø125 mm kanal
  • Ramme: Leveres uden ramme – montageramme KUR eller KKT bestilles separat
  • Materiale: Lakeret stålplade (RAL 9003)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358411126 Kategori:

Beskrivelse

Øland KE-125-3 er en indblæsningsventil i stålplade lakeret i RAL 9003 til Ø125 mm kanal. Luftmængden indreguleres ved at dreje centerkeglen, som låses med en møtrik. Ventilen leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Fordele

  • Indregulering: Luftmængden sættes ved at dreje centerkeglen, som derefter låses med en møtrik.
  • Pakning: Ventilhuset er forsynet med en pakning af skumplast.
  • Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade, og KKT har en gummitætningsring; rammen bestilles separat.
  • Andre udførelser: Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.

Passer den til dit anlæg?

Bruges til

  • Indblæsning af luft i rum fra en Ø125 mm kanal.

Montering

  • Monteres i en separat montageramme (KUR eller KKT), der skrues eller nittes til kanalen; ventilen fastgøres til rammen med en drejende bevægelse, så bajonetten griber i rammens spor.
  • Luftmængden indstilles ved at dreje centerkeglen; målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Medfølger ikke: Montageramme (KUR eller KKT).
Til installatøren
  • Indregulering: Centerkeglen justerer spaltebredden S (mm); luftmængden findes af qv = k × √Δpm, hvor k følger indstillingsmålet b. Målingen af luftmængden sker ved en trykdifferensmåling med en separat måleslange.
  • Montage: Montagerammen KUR eller KKT monteres først på tilslutningskanalen med pladeskruer eller popnitter; derefter fastgøres ventilen med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der en montageramme med?
Nej. Øland KE-125-3 leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Hvordan reguleres luftmængden?
Ved at dreje centerkeglen til den ønskede position, som derefter låses fast med en møtrik.

Kan ventilen fås i andre farver eller materialer?
Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.

Hvad vejer ventilen?
0,23 kg uden montageramme.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeIndblæsningsventil KE
ModelKE-125-3
Producentens varenr.KE-125
DimensionØ125 mm
TilslutningBajonet i montageramme KUR eller KKT
MaterialeStålplade, lakeret i RAL 9003 (andre farver og rustfri AISI 304 kan leveres)
PakningSkumplast i ventilhuset
MålØB 111 mm, C 46 mm, ØF 122,5 mm
Lyddæmpning kanal til rum (63–8000 Hz)Justering -7: 19 · 16 · 11 · 7 · 4 · 4 · 5 · 6 dB · Justering 0: 18 · 16 · 10 · 6 · 4 · 3 · 4 · 6 dB · Justering 15: 19 · 15 · 9 · 5 · 3 · 2 · 3 · 4 dB
Korrektion af lydniveau Kokt (125–8000 Hz)3 · 6 · 4 · -3 · -11 · -21 · -37 dB
k-faktor ved indstillingsmål b (-7 · -3 · 0 · 3 · 6 · 9 · 12 · 15)1 · 2,2 · 3,2 · 4,2 · 5,2 · 6,7 · 7,2 · 8,2
MontagerammeKUR eller KKT, bestilles separat
Nettovægt0,23 kg
FabrikantFläkt Group
OprindelseslandFinland (FI)
Mærke
Varenummer358411126
EAN5706703261858
