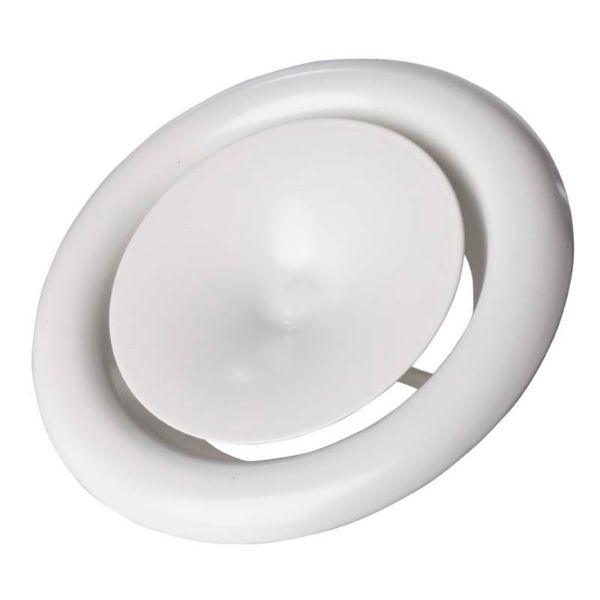

Øland Indblæsningsventil KE-100-3 uden ramme

58 kr. inkl. moms

Øland KE-100-3 er en indblæsningsventil, hvor luftmængden indreguleres ved at dreje centerkeglen.

  • Størrelse: Ø100 mm kanal
  • Ramme: Leveres uden ramme – montageramme KUR eller KKT bestilles separat
  • Materiale: Lakeret stålplade (RAL 9003)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358411101 Kategori:

Beskrivelse

Øland KE-100-3 er en indblæsningsventil i stålplade lakeret i RAL 9003 til Ø100 mm kanal. Luftmængden indreguleres ved at dreje centerkeglen, som låses med en møtrik. Ventilen leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Fordele

  • Indregulering: Luftmængden sættes ved at dreje centerkeglen, som derefter låses med en møtrik.
  • Pakning: Ventilhuset er forsynet med en pakning af skumplast.
  • Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade, og KKT har en gummitætningsring; rammen bestilles separat.
  • Andre udførelser: Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.

Passer den til dit anlæg?

Bruges til

  • Indblæsning af luft i rum fra en Ø100 mm kanal.

Montering

  • Monteres i en separat montageramme (KUR eller KKT), der skrues eller nittes til kanalen; ventilen fastgøres til rammen med en drejende bevægelse, så bajonetten griber i rammens spor.
  • Luftmængden indstilles ved at dreje centerkeglen; målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Medfølger ikke: Montageramme (KUR eller KKT).
Til installatøren
  • Indregulering: Centerkeglen justerer spaltebredden S (mm); luftmængden findes af qv = k × √Δpm, hvor k følger indstillingsmålet b. Målingen af luftmængden sker ved en trykdifferensmåling med en separat måleslange.
  • Montage: Montagerammen KUR eller KKT monteres først på tilslutningskanalen med pladeskruer eller popnitter; derefter fastgøres ventilen med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der en montageramme med?
Nej. Øland KE-100-3 leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Hvordan reguleres luftmængden?
Ved at dreje centerkeglen til den ønskede position, som derefter låses fast med en møtrik.

Kan ventilen fås i andre farver eller materialer?
Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.

Hvad vejer ventilen?
0,17 kg uden montageramme.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeIndblæsningsventil KE
ModelKE-100-3
Producentens varenr.KE-100
DimensionØ100 mm
TilslutningBajonet i montageramme KUR eller KKT
MaterialeStålplade, lakeret i RAL 9003 (andre farver og rustfri AISI 304 kan leveres)
PakningSkumplast i ventilhuset
MålØB 92 mm, ØF 97,5 mm
Lyddæmpning kanal til rum (63–8000 Hz)Justering -3: 24 · 19 · 13 · 10 · 9 · 9 · 11 · 9 dB · Justering 6: 23 · 16 · 11 · 7 · 6 · 5 · 6 · 6 dB · Justering 10: 23 · 17 · 11 · 7 · 5 · 5 · 5 · 6 dB
Korrektion af lydniveau Kokt (125–8000 Hz)7 · 3 · 2 · -2 · -6 · -14 · -30 dB
k-faktor ved indstillingsmål b (-3 · -2 · 0 · 2 · 4 · 6 · 8 · 10)0,6 · 0,9 · 1,4 · 1,9 · 2,5 · 3 · 3,6 · 4,1
MontagerammeKUR eller KKT, bestilles separat
Nettovægt0,17 kg
FabrikantFläkt Group
OprindelseslandFinland (FI)
Mærke
Varenummer358411101
EAN5706703261841
