Beskrivelse

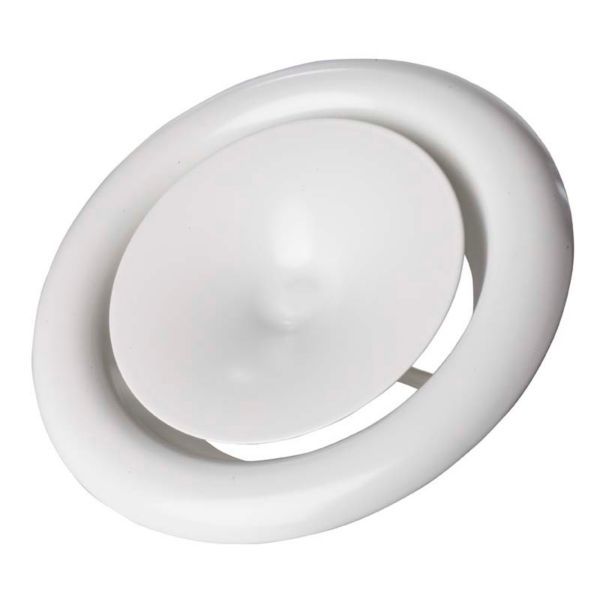

Øland KE-160-3 er en indblæsningsventil i stålplade lakeret i RAL 9003 til Ø160 mm kanal. Luftmængden indreguleres ved at dreje centerkeglen, som låses med en møtrik. Ventilen leveres uden ramme; montagerammen KUR eller KKT bestilles separat.
Fordele
- Indregulering: Luftmængden sættes ved at dreje centerkeglen, som derefter låses med en møtrik.
- Pakning: Ventilhuset er forsynet med en pakning af skumplast.
- Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade, og KKT har en gummitætningsring; rammen bestilles separat.
- Andre udførelser: Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.
Passer den til dit anlæg?
Bruges til
- Indblæsning af luft i rum fra en Ø160 mm kanal.
Sådan vælger du
- Denne variant: Ø160 mm, uden ramme.
- Mindre kanal: Øland KE-100-3
- Mindre kanal: Øland KE-125-3
- Større kanal: Øland KE-200-3
Montering
- Monteres i en separat montageramme (KUR eller KKT), der skrues eller nittes til kanalen; ventilen fastgøres til rammen med en drejende bevægelse, så bajonetten griber i rammens spor.
- Luftmængden indstilles ved at dreje centerkeglen; målingen sker ved en trykdifferensmåling med en separat måleslange.
- Medfølger ikke: Montageramme (KUR eller KKT).
Til installatøren
- Indregulering: Centerkeglen justerer spaltebredden S (mm); målingen af luftmængden sker ved en trykdifferensmåling med en separat måleslange.
- Montage: Montagerammen KUR eller KKT monteres først på tilslutningskanalen med pladeskruer eller popnitter; derefter fastgøres ventilen med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Øland Løs ventilramme KUR-16031 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der en montageramme med?
Nej. Øland KE-160-3 leveres uden ramme; montagerammen KUR eller KKT bestilles separat.
Hvordan reguleres luftmængden?
Ved at dreje centerkeglen til den ønskede position, som derefter låses fast med en møtrik.
Kan ventilen fås i andre farver eller materialer?
Øland angiver, at andre farver kan leveres på bestilling, og at ventilen også leveres i rustfri AISI 304.
Hvad vejer ventilen?
0,37 kg uden montageramme.
Dokumentation
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
