Beskrivelse

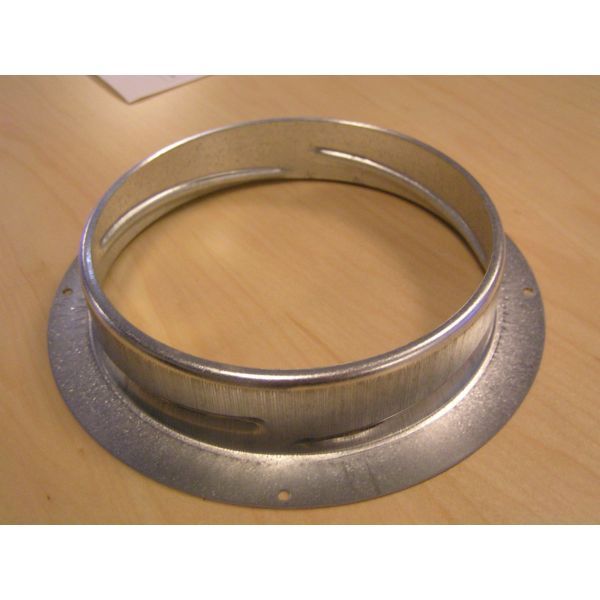

Øland KUR-160 er en montageramme (ventilramme) til ventiler i størrelse Ø 160 mm med længden L = 30 mm. Rammen passer til Øland-ventilerne KSO, KTS, KOV, KUV, KE, KK og HURH og er fremstillet i galvaniseret stålplade. Rammen monteres på tilslutningskanalen, og ventilen fastgøres i rammen.
Fordele
- Samme ramme til flere ventiltyper: Rammen bruges både til Ølands indblæsningsventiler og udsugningsventiler.
- Materiale: Øland oplyser galvaniseret stålplade for montagerammerne KUR.
- Montage: Rammen sættes på tilslutningskanalen med pladeskruer eller popnitter, og ventilen drejes fast i rammen.
Passer den til dit anlæg?
Bruges til
- Montage af Øland-ventilerne KSO, KTS, KOV, KUV, KE, KK og HURH i Ø 160 mm på tilslutningskanalen.
Sådan vælger du
- Denne variant: Ø 160 mm, L = 30 mm.
- Høj kant (L = 50 mm): KUR-160-50
Montering
- Rammen monteres på tilslutningskanalen med pladeskruer eller popnitter; ventilen fastgøres bagefter i rammen.
Til installatøren
- Montage: Rammen fastgøres til tilslutningskanalen med pladeskruer eller popnitter.
- Ventilmontage: Ventilen fastgøres i rammen med en drejebevægelse, så bajonetten griber i rammens spor.
Se alle tekniske specifikationer →
Passer til
- Øland KE indblæsningsventil Ø160
- Øland KK udsugningsventil Ø160
- Øland KSO udsugningsventil Ø160
- Øland KTS indblæsningsventil Ø160
Varianter
Ofte stillede spørgsmål
Hvilke ventiler passer rammen til?
Øland angiver rammen til ventiltyperne KSO, KTS, KOV, KUV, KE, KK og HURH.
Følger ventilen med rammen?
Nej. Rammen er en løs montageramme, og ventilen købes separat.
Hvordan monteres rammen?
Rammen monteres på tilslutningskanalen med pladeskruer eller popnitter, og ventilen fastgøres med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.
Hvad er rammens indvendige mål?
Den indvendige diameter (Ød) er 159 mm til Ø 160-ventiler.
Dokumentation
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
