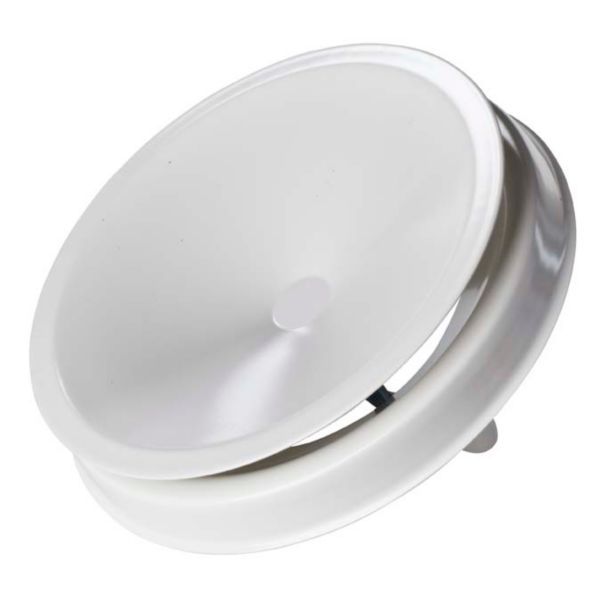

Øland indblæsningsventil KTS Ø160 mm med retningsregulering, uden ramme, RAL 9003

156 kr. inkl. moms

Øland KTS-160-3 er en indblæsningsventil til loftmontage i kontorer, boliger og lignende.

  • Dimension: Ø160 mm.
  • Retningsregulering: Ledeskinner (sektorplade) styrer spredningsbilledet.
  • Leveres uden ramme: Montagerammen bestilles separat.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358412163 Kategori:

Beskrivelse

Øland KTS-160-3 er en indblæsningsventil til loftmontage, beregnet til kontorer, boliger og lignende. Den er forsynet med luftledeskinner (sektorplade), så spredningsbilledet indstilles ved at montere skinnerne i den ønskede position; udelades de, får man et spredningsbillede på 360°. Ventilen er fremstillet i stålplade malet i RAL 9003 og leveres uden ramme.

Fordele

  • Retningsstyring: Ledeskinnerne indstiller spredningsbilledet; udelades de, får man et spredningsbillede på 360°.
  • Tætningsring: Diffuseren er forsynet med en tætningsring af skumplast.
  • Farvevalg: Øland angiver, at andre farver end RAL 9003 kan leveres mod tillæg.
  • Indregulering: Luftmængden indreguleres ved at dreje centerkeglen, som justerer spaltebredden.

Passer den til dit anlæg?

Bruges til

  • Indblæsning via loftet i kontorer, boliger og lignende.

Sådan vælger du

Montering

  • Leveres uden ramme – den separate montageramme (fx KUR-160) bestilles separat og monteres først i kanalen med nitter eller pladeskruer.
  • Medfølger ikke: Montageramme (bestilles separat, fx Øland KUR-160).
Til installatøren
  • Montagerækkefølge: Den separate montageramme (KKT eller KUR) monteres først i kanalen med nitter eller pladeskruer; derefter drejes ventilen mod montagerammen.
  • Indregulering: Luftmængden indreguleres ved at dreje centerkeglen, som justerer spaltebredden S (mm). Luftmængden måles ved en trykdifferensmåling med en separat måleslange.
  • Hurtigvalg ved 35 Pa (KTS-160): 42–151 l/s ved lydniveau 30 dB med ledeskinner; 66–238 l/s ved lydniveau 30 dB uden ledeskinner.
  • Lyddæmpning: Ølands tabel angiver for KTS-160 en korrektion af lydniveauet (ΔL) fra 18 dB ved 63 Hz til 6 dB ved 8.000 Hz; den gennemsnitlige lyddæmpning fra kanal til rum indeholder ved loftmontage den tilsluttede kanals endedæmpning.
  • Mål (KTS-160): øD 216 mm, B 80 mm, C 19 mm.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvor meget luft kan ventilen klare?
Ølands hurtigvalg ved 35 Pa angiver for KTS-160 en volumenstrøm på 42–151 l/s ved lydniveau 30 dB med ledeskinner og 66–238 l/s ved lydniveau 30 dB uden ledeskinner.

Kan jeg få den i en anden farve?
Øland angiver, at ventilen er malet i RAL 9003, og at andre farver kan leveres mod tillæg.

Hvordan styrer jeg, hvilken vej luften blæses?
Spredningsbilledet indstilles ved at montere ledeskinnerne i den ønskede position. Udelades ledeskinnerne, får man et spredningsbillede på 360°.

Skal jeg bruge en ramme til montering?
Ja. Ventilen leveres uden ramme, og Øland angiver, at den separate montageramme (KUR eller KKT) først monteres i kanalen med nitter eller pladeskruer, hvorefter ventilen drejes mod montagerammen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeIndblæsningsventil KTS med retningsregulering (sektorplade)
ModelKTS-160-3
Producentens varenr.KTS-160-C
DimensionØ160 mm
TilslutningSeparat montageramme (KUR eller KKT), bestilles separat
MaterialeStålplade, ovnlakeret
FarveRAL 9003 (andre farver mod tillæg)
TætningTætningsring af skumplast
MåløD 216 mm · B 80 mm · C 19 mm
FabrikantFläkt Group
OprindelseslandFinland (FI)
Mærke
Varenummer358412163
Vægt0,581 kg
