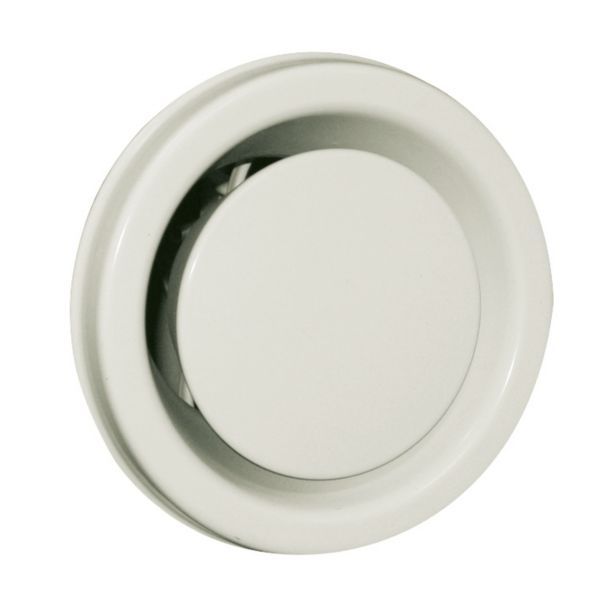

Øland udsugningsventil KSO Ø200 mm, uden ramme

193 kr. inkl. moms

Udsugningsventil til kanaludsugning med indbygget indregulering.

  • Dimension: Ø200 mm, monteres i bajonetfatning i montageramme KUR eller KKT
  • Indregulering: Luftmængden indstilles ved at dreje centerkeglen
  • Materiale: Malet stålplade med skumplastpakning
  • Måling: Luftmængden måles ved trykdifferens med en separat måleslange

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358422203 Kategori:

Beskrivelse

Øland KSO-200 er en udsugningsventil til Ø200 mm kanaludsugning, fremstillet i malet stålplade med en skumplastpakning i ventilhuset. Luftmængden indstilles ved at dreje centerkeglen, som ændrer spaltebredden, og keglen låses med en møtrik. Ventilen leveres uden ramme og monteres med en bajonet, der drejes fast i montagerammen KUR eller KKT.

Fordele

  • Indregulering: Centerkeglen drejes til den ønskede position og låses med en møtrik.
  • Montering: Ventilen fastgøres med en drejende bevægelse, så bajonetten griber ind i sporene i montagerammen.
  • Farve: Øland oplyser, at andre farver kan leveres på bestilling.

Passer den til dit anlæg?

Bruges til

  • Udsugning fra rum via Ø200 mm kanal.

Sådan vælger du

Montering

  • Montagerammen KUR eller KKT fastgøres på tilslutningskanalen med pladeskruer eller popnitter.
  • Ventilen drejes derefter fast i rammen, så bajonetten griber ind i rammens spor.
  • Medfølger ikke: montageramme (KUR eller KKT).
Til installatøren
  • Indregulering: Spaltebredden S justeres med indstillingsmålet a; luftmængden følger qv = k × √pm (Pa), hvor k afhænger af indstillingen.
  • Lydniveau: Lydeffektniveauerne i oktavbåndene fås ved at lægge korrektionsværdierne Kokt til totallydniveauet Lp10A. Kokt er gennemsnitsværdien inden for ventilens anvendelsesområde.
  • Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade; KKT har desuden en gummitætningsring.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan måles luftmængden?
Ved en trykdifferensmåling med en separat måleslange; luftmængden beregnes med ventilens k-faktor for den aktuelle indstilling.

Hvordan indreguleres ventilen?
Ved at dreje centerkeglen til den ønskede position, så spaltebredden ændres, og låse den med en møtrik.

Følger montagerammen med?
Nej, montagerammen KUR eller KKT bestilles separat.

Hvilken diameter skal jeg vælge?
Ventilen vælges efter kanalens diameter; denne udgave er til Ø200 mm.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeUdsugningsventil (KSO)
ModelKSO-200
Producentens varenr.KSO-200-C
DimensionØ200 mm
TilslutningØ200 mm bajonetfatning i montageramme (KUR eller KKT)
MaterialeMalet stålplade
PakningSkumplast (ventilhus)
MålØD 241 mm, A 107 mm
Nettovægt0,72 kg
MontagerammeKUR eller KKT, bestilles separat
Indregulering (k-faktor, Ø200)qv [l/s] = k × √pm [Pa]; indstillingsmål a: -3 → k 1,8 · 0 → k 2,4 · 5 → k 3,8 · 10 → k 5 · 15 → k 6,3 · 20 → k 7,5 · 25 → k 8,6
Lydniveaukorrektion (Kokt)Oktavkorrektion i dB ved 125/250/500/1000/2000/4000/8000 Hz: -1/-3/-4/2/-5/-9/-26 (tolerance ±3/±2/±2/±2/±2/±2/±3 dB); LWokt = Lp10A + Kokt
Lyddæmpning (kanal-rum)Oktavkorrektion i dB ved 63/125/250/500/1000/2000/4000/8000 Hz: 15/13/11/11/13/12/7/7 (tolerance ±6/±3/±2/±2/±2/±2/±2/±3 dB), ved minimumsåbning s = 10 mm
OprindelseslandFinland (FI)
Mærke
Varenummer358422203
