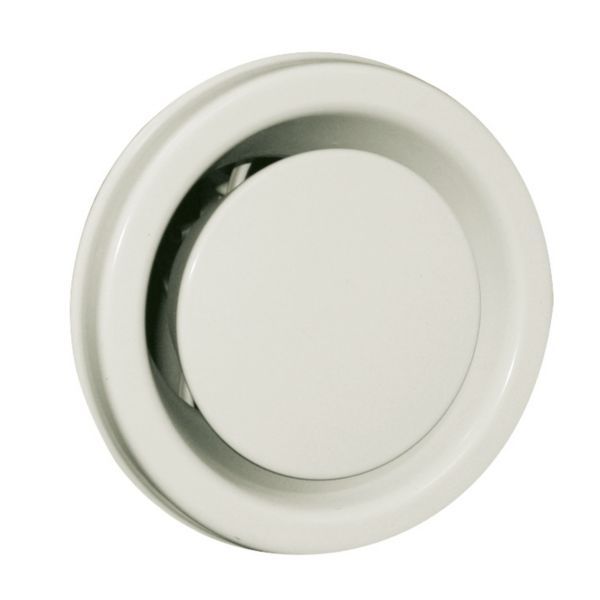

Øland udsugningsventil KSO Ø100 uden ramme

84 kr. inkl. moms

Øland KSO-100-3 er en udsugningsventil, hvor luftmængden indreguleres ved at dreje centerkeglen.

  • Størrelse: Ø100 mm kanal
  • Ramme: Leveres uden ramme – montageramme KUR eller KKT bestilles separat
  • Materiale: Malet, galvaniseret stålplade

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 358422103 Kategori:

Beskrivelse

Øland KSO-100-3 er en udsugningsventil i malet, galvaniseret stålplade til Ø100 mm kanal. Luftmængden indreguleres ved at dreje centerkeglen, som låses med en møtrik. Ventilen leveres uden ramme og monteres i en separat montageramme KUR eller KKT.

Fordele

  • Indregulering: Luftmængden sættes ved at dreje centerkeglen, som derefter låses med en møtrik.
  • Pakning: Ventilhuset er forsynet med en pakning af skumplast.
  • Montageramme: KUR og KKT er fremstillet af galvaniseret stålplade, og KKT har en gummitætningsring; rammen bestilles separat.
  • Andre farver: Øland angiver, at andre farver kan leveres mod tillæg.

Passer den til dit anlæg?

Bruges til

  • Udsugning af luft fra rum via en Ø100 mm kanal.

Montering

  • Monteres i en separat montageramme (KUR eller KKT), der skrues eller nittes til kanalen; ventilen fastgøres til rammen med en drejende bevægelse, så bajonetten griber i rammens spor.
  • Luftmængden indstilles ved at dreje centerkeglen; målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Medfølger ikke: Montageramme (KUR eller KKT).
Til installatøren
  • Indregulering: Centerkeglen justerer spaltebredden S (mm); luftmængden findes af qv = k × √Δpm, hvor k følger indstillingsmålet a. Målingen sker ved en trykdifferensmåling med en separat måleslange.
  • Montage: Montagerammen KUR eller KKT monteres først på tilslutningskanalen med pladeskruer eller popnitter; derefter fastgøres ventilen med en drejende bevægelse, så ventilens bajonet griber ind i sporene i montagerammen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Følger der en montageramme med?
Nej. Øland KSO-100-3 leveres uden ramme; montagerammen KUR eller KKT bestilles separat.

Hvordan reguleres luftmængden?
Ved at dreje centerkeglen til den ønskede position, som derefter låses fast med en møtrik.

Har ventilen en pakning?
Ja, ventilhuset har en skumplastpakning.

Hvad vejer ventilen?
0,28 kg uden montageramme.

Dokumentation

Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeUdsugningsventil KSO
ModelKSO-100-3
Producentens varenr.KSO-100-C
DimensionØ100 mm
TilslutningBajonet i montageramme KUR eller KKT
MaterialeMalet, galvaniseret stålplade
PakningSkumplast i ventilhuset
Lyddæmpning kanal til rum (63–8000 Hz, mindste åbning s = 0 mm)23 · 16 · 14 · 12 · 12 · 14 · 5 · 6 dB
Korrektion af lydniveau Kokt (125–8000 Hz)-2 · 1 · 1 · 0 · -5 · -9 · -23 dB
k-faktor ved indstillingsmål a (-15 · -12 · -10 · -5 · 0 · 5 · 10)0,5 · 0,8 · 1 · 1,4 · 1,9 · 2,3 · 2,8
MontagerammeKUR eller KKT, bestilles separat
Nettovægt0,28 kg
FabrikantFläkt Group
OprindelseslandFinland (FI)
Mærke
Varenummer358422103
