Beskrivelse

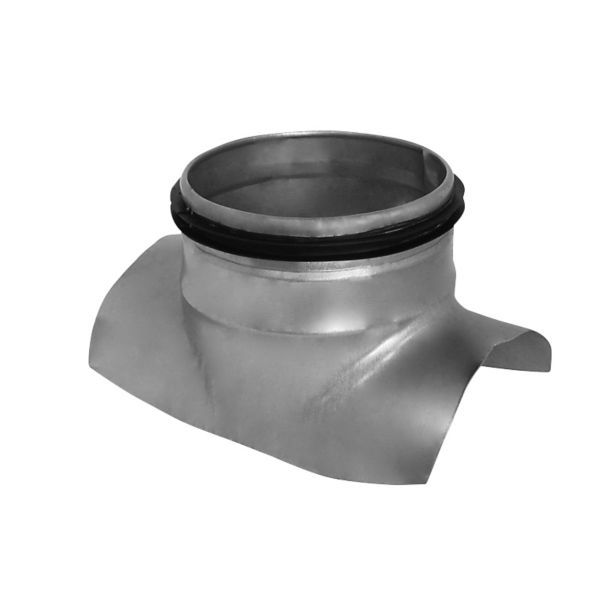

Altech påstik Ø160-Ø160 bruges til at lave en afgrening Ø160 mm på en cirkulær ventilationskanal Ø160 mm. Altech skriver, at påstikkene er presset med en aerodynamisk strømningsradius vendende grenen, og at de “kommer alle med EPDM pakninger”.
Fordele
- Strømningsform: Altech skriver, at påstikket er presset med en aerodynamisk strømningsradius vendende grenen.
- Pakning: Altech skriver, at påstikkene “kommer alle med EPDM pakninger”, så du ikke skal bestille pakningen separat.
- Mål fra databladet: Altech angiver strømningsradius r 25 mm for netop denne kombination.
Passer den til dit anlæg?
Bruges til
- Afgrening fra en cirkulær ventilationskanal Ø160 mm til en grenkanal Ø160 mm.
Sådan vælger du
- Denne variant: hovedkanal Ø160 mm, gren Ø160 mm.
- Anden gren på Ø160-kanal: påstik Ø160-Ø100
- Anden gren på Ø160-kanal: påstik Ø160-Ø125
- Samme gren Ø160 på anden kanal: påstik Ø200-Ø160
Montering
- Pakningen sidder på grenstudsen, jf. Altechs målskitse.
- Medfølger: EPDM-pakning.
Se alle tekniske specifikationer →
Varianter
- Anden gren på Ø160-kanal: påstik Ø160-Ø100
- Anden gren på Ø160-kanal: påstik Ø160-Ø125
- Samme gren Ø160 på anden kanal: påstik Ø200-Ø160
Ofte stillede spørgsmål
Kommer der en pakning med påstikket?
Ja. Altech skriver i produktdatabladet om påstikkene, at de “kommer alle med EPDM pakninger”.
Hvad betyder målet H i Altechs måltegning?
Altech angiver H til 105 mm for denne variant, men forklarer ikke nærmere, hvad målet dækker.
Hvilket materiale er påstikket lavet af?
Galvaniseret stål.
Hvad er strømningsradius r på måltegningen?
Altech angiver r til 25 mm for denne variant (hovedkanal Ø160 mm, gren Ø160 mm).
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
