Beskrivelse

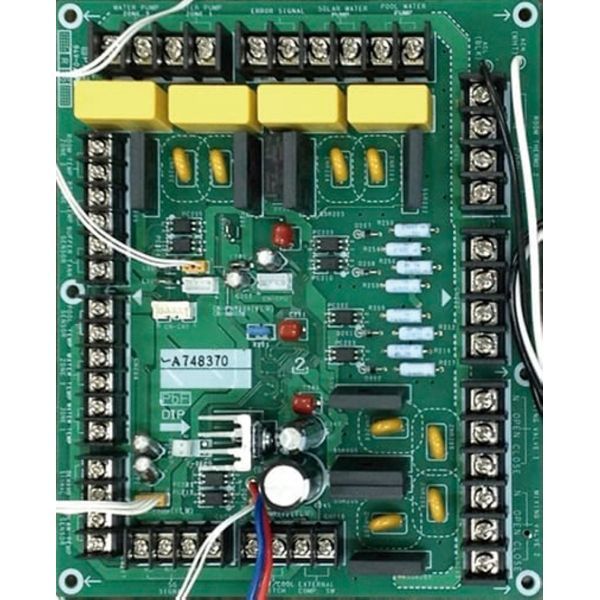

Panasonic CZ-NS4P er et ekstra printkort, der forbindes til hovedprintet i en Aquarea luft/vand-varmepumpe af H- eller J-generationen og åbner for flere avancerede styrefunktioner. For H-generationen nævner Panasonic SG Ready, 0–10 V-behovssignal, 2-zonestyring med pumpe og blandeventil, solvarme og en ekstern varme/køl-omskifter. Printet indgår også i Panasonics designpakke til anlæg med bufferbeholder og to zoner.
Fordele
- Flere zoner: Printet giver 2 varmezoner med hver sin blandeventil, pumpe og rumtermostat eller føler.
- Solvarme: Panasonic angiver styring af solvarmeanlæg som en af printets funktioner.
- Mærkning: Aquarea H og J har sammen med dette print SG Ready-mærket (Smart Grid Ready) fra den tyske varmepumpeforening Bundesverband Wärmepumpe.
- Behovsstyring: Varmepumpen kan styres af et eksternt 0–10 V-signal.
- Betjeningspanel: Panasonic angiver, at H-generationens nye fjernbetjening kræver dette ekstra print til sine nye funktioner.
Passer den til dit anlæg?
Bruges til
- Ekstra print til Aquarea luft/vand-varmepumper af H- og J-generationen, når anlægget skal mere end standardstyringen: 2 varmezoner, solvarme, SG Ready eller 0–10 V-behovsstyring.
- Indgår i Panasonics designpakke til anlæg med bufferbeholder og to zoner, hvor printet er angivet som nødvendigt for løsningen.
Sådan vælger du
- Denne variant: CZ-NS4P til H- og J-serien.
- Til K- og L-serien: CZ-NS5P
- Til M-seriens kontrolmodul: CZ-NS7P
Montering
- Printet forbindes til varmepumpens hovedprint; det er derigennem de ekstra funktioner bliver tilgængelige.
- Ved to zoner angiver Panasonics designpakke 2 stk. zonevandføler PAW-A2W-TSHC.
- Zonevandføler PAW-A2W-TSHC
Til installatøren
- Kompatibilitet: Kun H- og J-generationen. Panasonic angiver CZ-NS5P til K- og L-serien, CZ-NS6P til M-serien (Panasonics betegnelser All in One og Bi-bloc) og CZ-NS7P til M-seriens kontrolmodul.
- Funktioner, Panasonic angiver for det ekstra print: 2-zonestyring med 2 blandeventiler, 2 pumper og 2 rumtermostater eller følere, styring af swimmingpool, solvarmestyring, ekstern fejludgang, 0–10 V-signal til behovsstyring, SG Ready, kompressorstop via ekstern kompressorkontakt og omskiftning mellem varme og køling via ekstern kontakt.
- H-generationens egen produktside nævner for CZ-NS4P: SG Ready, 0–10 V-behovssignal, 2-zonestyring (pumpe + blandeventil), solvarme og ekstern varme/køl-omskifter. Swimmingpool, ekstern fejludgang og kompressorstop står i Panasonics fælles funktionsliste for det ekstra print.
- SG Ready: Panasonic angiver, at Aquarea H- og J-serien sammen med det ekstra print har SG Ready-mærket fra Bundesverband Wärmepumpe.
- Montage: Printet forbindes til hovedprintet; til to zoner bruges 2 stk. zonevandføler PAW-A2W-TSHC.
Se alle tekniske specifikationer →
Tilbehør
Panasonic PAW-A2W-TSHC Zoneføler til luft/vand VP555 kr. inkl. moms+
Ofte stillede spørgsmål
Passer printet til K-, L- eller M-serien?
Nej. CZ-NS4P er til H- og J-serien. Panasonic angiver CZ-NS5P til K og L, CZ-NS6P til M-serien All in One og Bi-bloc og CZ-NS7P til M-seriens kontrolmodul.
Hvad kan varmepumpen, som den ikke kan uden printet?
Panasonic angiver 2-zonestyring med blandeventil, pumpe og rumtermostat eller føler pr. zone, solvarmestyring, styring af swimmingpool, SG Ready, 0–10 V-behovssignal, ekstern fejludgang, kompressorstop og omskiftning mellem varme og køling via eksterne kontakter.
Hvilke følere skal jeg bruge til 2 zoner?
Panasonics designpakke til anlæg med bufferbeholder og to zoner angiver 2 stk. zonevandføler PAW-A2W-TSHC sammen med CZ-NS4P.
Hvad betyder SG Ready?
SG Ready (Smart Grid Ready) er et mærke fra den tyske varmepumpeforening Bundesverband Wärmepumpe. Panasonic angiver, at Aquarea H og J har mærket sammen med dette print.
Hvordan monteres printet?
Det forbindes til varmepumpens hovedprint. Monteringen hører til en autoriseret installatør.
Dokumentation
- Brochure Produktkatalog Aquarea 2025-2026 PDF · 16,9 MB
- Dokument Designpakke J-serie monoblok, buffer og to zoner PDF · 2,1 MB
Tekniske data fra producentens officielle materiale (www.aircon.panasonic.eu). Ret til ændringer forbeholdes.
