Beskrivelse

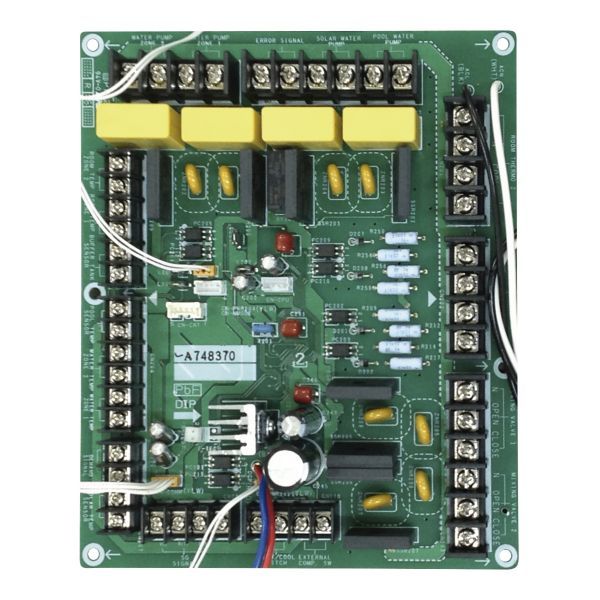

Panasonic CZ-NS7P er et ekstra print til Aquarea M-serien, når varmepumpen styres med kontrolmodulet (T-CAP M-serien). Printet kobles på hovedprintet og åbner for flere styringsfunktioner, blandt andet 2-zonestyring, swimmingpool og solvarme. Til M-seriens indedele, All in One og split-udgaven bruges i stedet CZ-NS6P.
Fordele
- Zonestyring: Printet giver 2-zonestyring med 2 blandeventiler, 2 pumper og 2 rumtermostater eller følere.
- Pool og solvarme: Varmepumpen kan styre et swimmingpoolanlæg og et solvarmeanlæg.
- Behovsstyring: Panasonic angiver et 0–10 V-signal til behovsstyring af varmepumpen.
- Fejlsignal: Printet har en udgang, der sender et fejlsignal videre til et eksternt system.
Passer den til dit anlæg?
Bruges til
- Ekstra print til Aquarea M-serien, når varmepumpen styres med kontrolmodulet (T-CAP M, 9–16 kW med WH-CME5/WH-CME8 eller 20–30 kW med WH-CME8L); printet åbner for flere styringsfunktioner.
Sådan vælger du
- Denne variant: CZ-NS7P til M-seriens kontrolmodul.
- Til H- og J-serien: CZ-NS4P
- Til K- og L-serien: CZ-NS5P
- Kontrolmodul: WH-CME8L (M-serie, T-CAP)
Montering
- Kobles på hovedprintet i kontrolmodulet.
- Til M-seriens indedele, All in One og split-udgaven bruges i stedet CZ-NS6P.
Til installatøren
- Montage: Kobles på hovedprintet i kontrolmodulet; til M-seriens indedele, All in One og split-udgaven bruges i stedet CZ-NS6P.
- Kompatibilitet: Aquarea M-serien, T-CAP: 9–16 kW med kontrolmodul WH-CME5 eller WH-CME8, eller 20–30 kW med kontrolmodul WH-CME8L.
- Signaler: 0–10 V-behovsindgang, SG Ready-indgang, ekstern kompressorstop, ekstern omskifter mellem varme og køl samt udgang for fejlsignal.
- SG Ready: Panasonic angiver, at det er Aquarea H- og J-serien sammen med print CZ-NS4P, der har SG Ready-mærket fra Bundesverband Wärmepumpe.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Panasonic WH-CME8L Kontrol modul, Til luft/vand VP, M gen, T-CAP12.273 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket print skal jeg bruge?
CZ-NS7P til M-seriens kontrolmodul, CZ-NS6P til M-seriens indedele (All in One og split-udgaven), CZ-NS5P til K- og L-serien og CZ-NS4P til H- og J-serien.
Hvilke kontrolmoduler passer printet til?
M-seriens kontrolmodul leveres som WH-CME5, WH-CME8 og WH-CME8L.
Hvad kan printet styre, som varmepumpen ikke kan uden det?
2-zonestyring med 2 blandeventiler, 2 pumper og 2 rumtermostater eller følere, swimmingpool, solvarme, 0–10 V-behovssignal, SG Ready, ekstern kompressorstop og omskifter mellem varme og køl.
Dokumentation
- Dokument Panasonic Aquarea range 2025-2026 PDF · 16,9 MB
Tekniske data fra producentens officielle materiale (www.panasonicproclub.com). Ret til ændringer forbeholdes.
